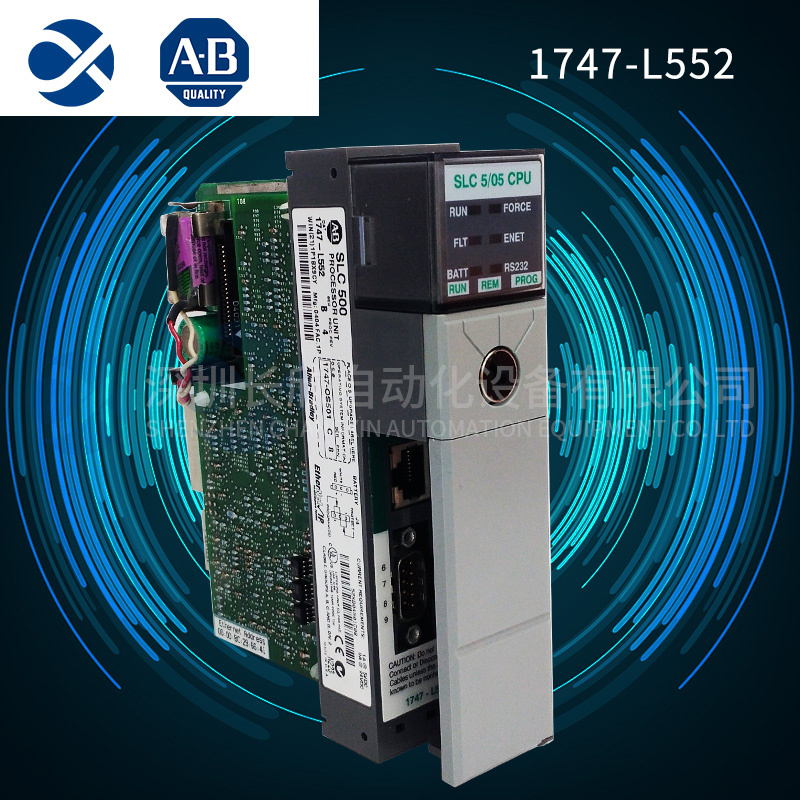

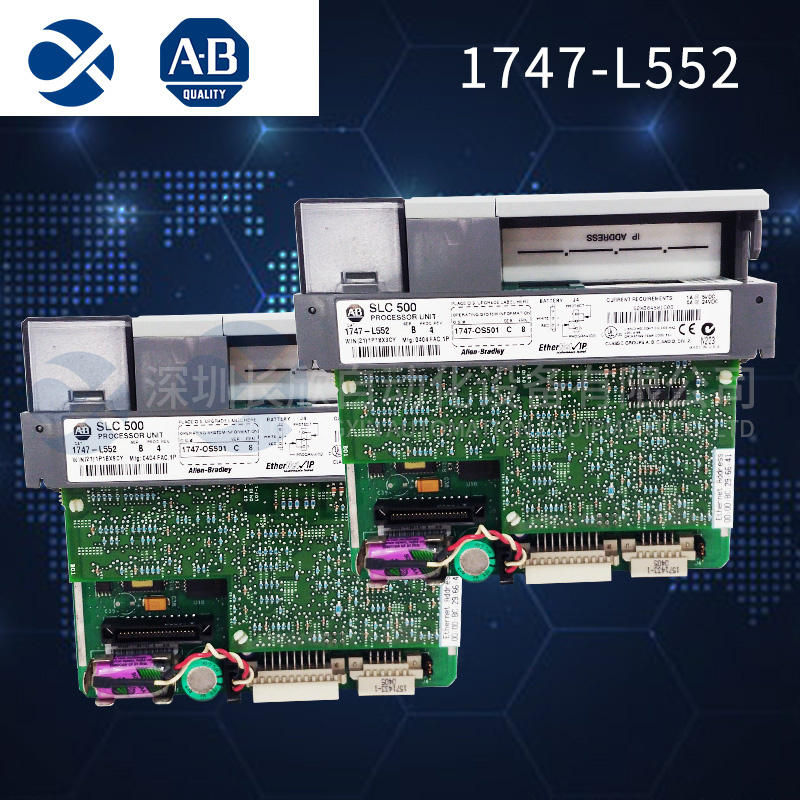

1747-L552 A-B 控制器模块

　　1747-L552 A-B 控制器模块

　　型号：1747-L552

　　品牌：A-B

　　制造商:罗克韦尔自动化

　　品牌:艾伦布拉德利

　　零件号/目录号:1747-L552

　　系列:单反500

　　输入:4096

　　模块类型:SLC 5/05处理器

　　产出:4096

　　模拟输入输出:480

　　记忆：高达32 KB，电池供电的RAM

　　程序扫描时间:0.9毫秒/千

　　产品描述

　　1747-L552是Allen Bradley的SLC 500模块化硬件的控制器模块。它配有32 KB的内存，内置通信接口，如9针RS-232端口和以太网通信端口。它具有4096个离散I/O和4096个输入和4096输出点的远程I/O容量。

　　1747-L552是一款SLC500处理器，属于SLC5/05的子类别。该处理器是一个单插槽处理器，可直接连接到任何SLC500机箱的背板。该处理器与RS232端口集成，用于对等通信和以太网通信，用于联网应用和同时进行数据交换。

　　该处理器非常适合用于中大型应用程序，重点是将机器级区域集成到企业级。该处理器还为工业物联网（IIoT）需求提供了实用的集成功能。

　　与SLC500平台下的其他处理器不同，这些处理器的嵌入式通信能力包括DH485、Data Highway Plus（DH+）、远程I/O和DeviceNet。这些通信协议是专有的，需要专用模块或第三方转换器和网关来实现垂直集成。通过嵌入式以太网，该处理器开箱即用，可进行垂直集成。

　　RS232通信端口是人机界面（HMI）通信的经典通信端口，通常安装在安装可编程逻辑控制器（PLC）处理器的同一面板上，因为RS232的距离覆盖范围有限。

　　1747-L552的大内存容量具有4096输入和输出的IO容量，允许处理器控制多个小进程或单个大进程。必须考虑系统关键性，以正确规划哪些过程可以包含在相同的处理器中。它还支持远程I/O拓扑的实现，以实现I/O模块的战略性安装。

　　该模块的最大用户内存为32K字，其中28K字用于数据或程序，4K字用于用户数据。对于输入和输出，处理器还具有4096个I/O的绝对最大数量。它还具有480点的最大本地模拟。此处理器最多支持107条编程指令，并允许安装最多三（3）个机箱，最多三十（30）个插槽。该处理器的最大输入电流在5伏直流电时为1A，在24伏直流电下为0A。它的典型程序扫描时间为0.9毫秒/K，I/O扫描时间为0.225毫秒，XIC位执行时间为0.37µs。根据电源负载的不同，该处理器在断电后的程序扫描保持时间为20毫秒至3秒。它的工作振动为0.015英寸，在5至57赫兹时的峰间位移和在57至2000赫兹时的2.5G加速度。该处理器还具有30G的工作冲击和5-95%的非冷凝相对湿度。此处理器的工作温度范围为0至60摄氏度，存储温度范围为-40至85摄氏度。

　　添加或卸下模块时必须关闭电源。状态指示灯可用于此处理器，您可以通过这些指示灯监视其当前状态。1747-L552处理器采用开放式机箱，通过机箱安装。整个处理器的尺寸为145 x 35 x 142毫米。此处理器的以太网连接已启用BOOTP，最多支持48个传入或传出连接。传出连接每个目标节点只能建立一个连接。如果多个MSG指令使用相同的目标节点，它们将共享相同的连接。该处理器还有一个RS-232端口和一个闪存备份存储器。它有一个用户可更换的锂电池，平均使用两年。1747-L552处理器有一个电容器，这可以让处理器在电池本身断开的情况下使用备用电池运行至少30分钟。电池必须在30分钟内连接到处理器，以避免RAM中的数据丢失。
