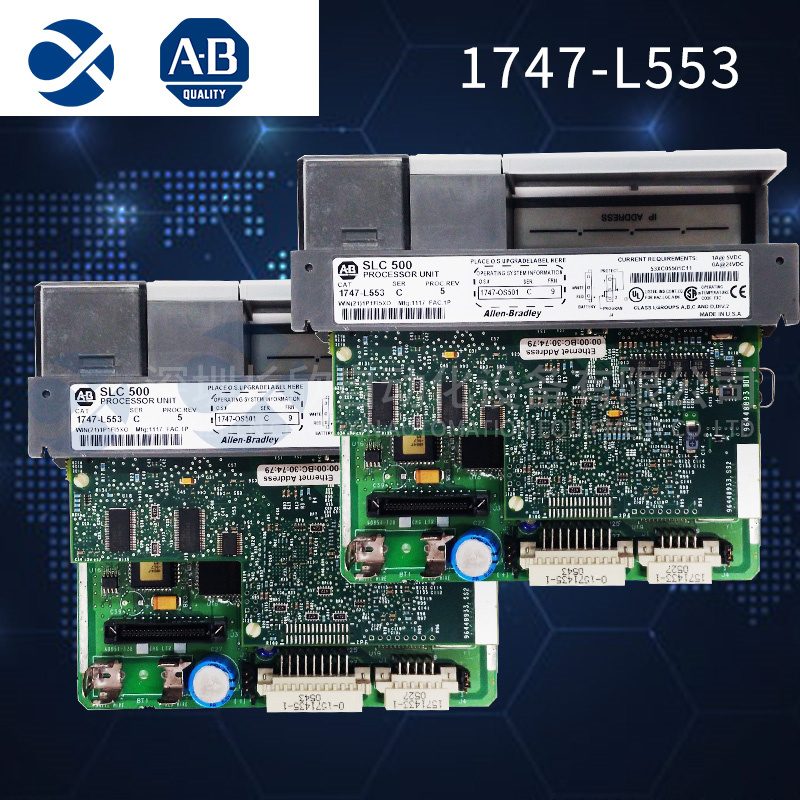

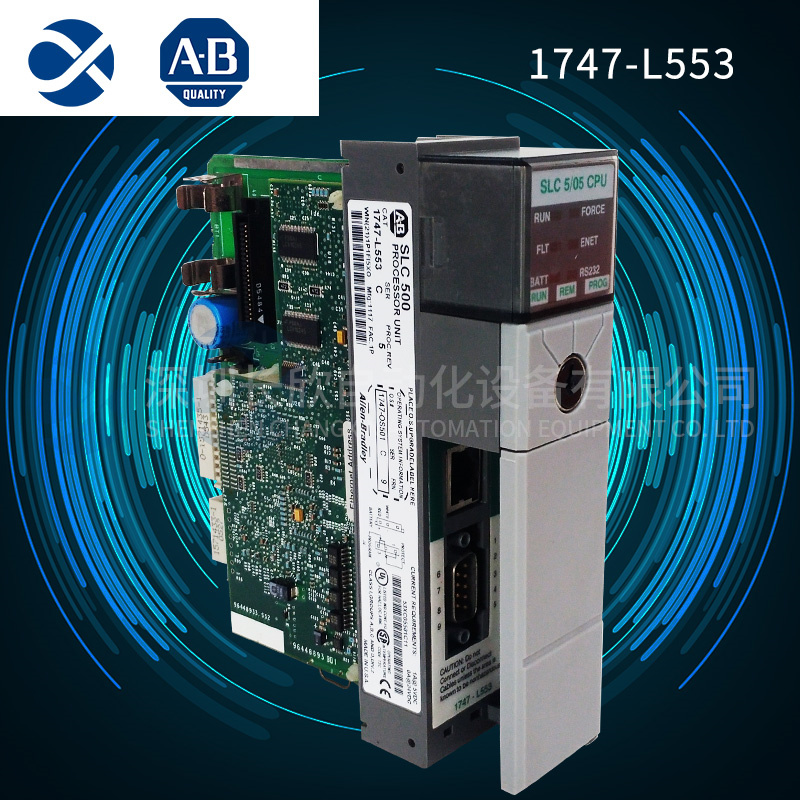

1747-L553 A-B 中央处理器单元模块

　　1747-L553 A-B 中央处理器单元模块

　　型号：1747-L553

　　品牌：A-B

　　制造商:罗克韦尔自动化

　　品牌:艾伦布拉德利

　　零件号/目录号:1747-L553

　　系列:单反500

　　输入:4096

　　模块类型:SLC 5/05处理器

　　产出:4096

　　模拟输入输出:480

　　记忆：高达64 KB，电池供电的RAM

　　程序扫描时间:0.9毫秒/千

　　产品描述

　　Allen-Bradley/Rockwell Automation 1747-L553模块是Allen-Bradley SLC 500和SLC 5/05系列的CPU或中央处理器单元模块。该CPU内置CMOS RAM，支持电池备份，还可以支持Allen-Bradley 1747-M13内存模块，为其提供64 K的额外内存。1747-L553 CPU模块有一个以太网通道和一个RS-232、DH-485、DF1或ASCII端口。该CPU是SLC 500和SLC 5/05系列中最灵活的CPU之一，因为它可以处理多达64个连接。这意味着1747-L553 CPU模块可以同时与64个设备或应用程序通信。

　　1747-L553是属于SLC 500可编程逻辑控制器(PLC)平台的SLC 5/05处理器。该控制器具有SLC 5/05类别中最高的内存，即64 KB内存。它集成了RS32 Sub-D 9针连接器，用于与本地安装的人机界面(HMI)或编程工作站建立点对点通信。它还具有一个集成的以太网，非常适合远距离通信，以10/100 mbps的传输速度至少传输100米。它也是一次与多个设备建立连接的理想选择。这两个(2)端口也可以同时使用，而不会影响处理器的逻辑执行能力。

　　该控制器非常适合大中型应用，其控制要求范围从离散或模拟环路的手动控制到自动控制，以及利用大量嵌入式指令实施复杂的控制技术。它可用于工厂自动化、过程自动化，甚至用于运动和位置控制要求。

　　它还能够通过指定的通信协议将消息发送到其他Allen-Bradley PLC平台，例如PLC 5、CompactLogix和ControlLogix。虽然集成了以太网和RS232端口，但该处理器可以安装远程I/O(RIO)、Data Highway Plus(DH+)、DeviceNet和DH485等通信适配器。

　　它可以安装到任何SLC 500机箱。该处理器模块具有插槽零(0)的固定插槽分配。

　　它包含一个基于PLC-5处理器的高级指令集。1747-L553可以独立使用，也可以分布在整个系统中用于SCADA应用。1747-L553处理器的总用户内存为64K字，其中60K字用于数据/程序，4K字仅用于数据。它具有多达4096个输入、4096个输出和480个本地模拟I/O。每个关键字的程序扫描时间为0.9毫秒，I/O扫描时间为0.225毫秒。1747-L553的背板电流在5伏直流时为1安培，在24伏直流时为0安培。它最多有3个本地I/O机箱，本地I/O机箱中最多有30个模块I/O插槽。

　　对于通信，它使用以太网和RS-232端口，这些端口可以配置为连接到1761-NET-AIC转换器。它具有标准的电池供电RAM和闪存备份存储器。使用此处理器，可以额外安装远程I/O扫描器模块和DeviceNet扫描器模块，以通过通用远程链接或DeviceNet网络配置I/O。1747-L553处理器提供更短的0.37毫秒位指令执行时间和10/100 Mbps以太网端口。其DH+通讯端口比DH-485端口快3倍。它具有其他SLC 5/03处理器的所有功能，如在线编程、闪存升级、浮点运算以及内置实时时钟、按键开关和日历。
