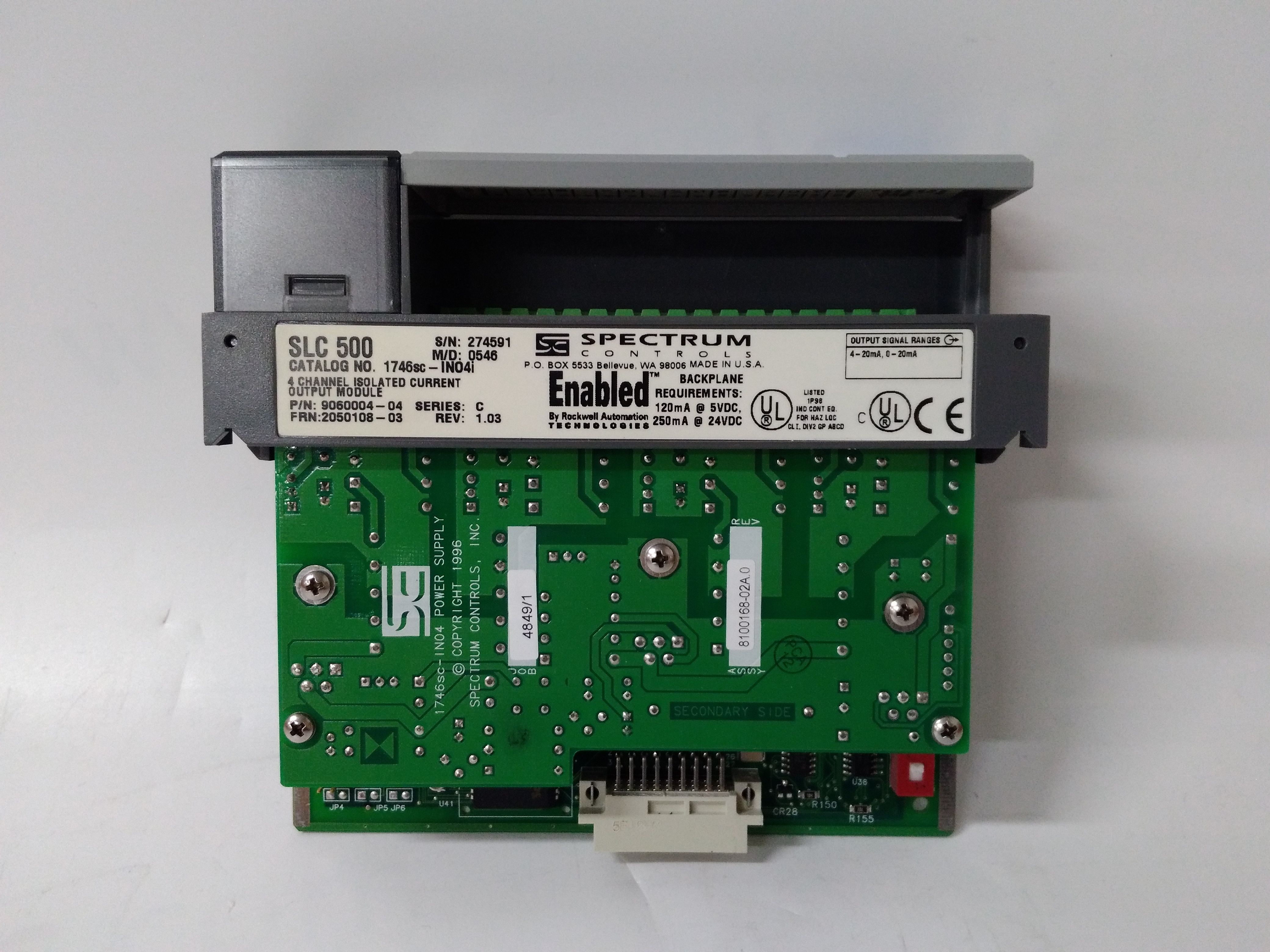

1746SC-INO4I A-B 模拟输出模块

　　1746SC-INO4I A-B 模拟输出模块

　　型号：1746SC-INO4I

　　品牌：A-B

　　产品描述

　　Spectrum Controls 1746sc-INO4I是一种模拟输出模块，具有四（4）个能够产生电流信号的隔离通道。该模块提供0-20 mA、0-21 mA、4-20 mA的输出信号，分辨率为16位。此模块是兼容SLC500系统的Encompass Partner模块。

　　1746sc-INO4I是来自Spectrum Controls的仅限模拟电流的输出模块。该模块具有四（4）个隔离通道输出。1746sc-INO4I占据了1746输入/输出机箱中的一个插槽。1746sc-INO4I在5伏直流电下从背板汲取120毫安的电流，但为了最大限度地减少背板上的电流负载，1746sc-InNO4I可以与额定电压为24伏直流电的外部电源连接。1746sc-INO4I有一个DIP开关，用于指定模块是从背板还是从外部电源供电。当1746sc-INO4I上的DIP开关设置为RACK（机架）位置时，模块从背板获取电源，而模块由外部24伏直流电源供电，DIP开关应设置为EXT（伸出）位置。

　　1746sc-INO4I从背板获取5伏直流电源。当模块由外部供电时，该额定功耗是相同的。该模块有一个可拆卸的16位接线板，用于容纳Belden 8761屏蔽双绞线。1746sc-INO4I具有16位的分辨率，每计数366纳安的电流和每计数320微伏的电压。1746sc-INO4I隔离通道模拟输出型号具有自动校准可编程限值和安全状态，750伏直流电的光电隔离（通道到通道和现场布线到背板）。1746sc-INO4I的散热额定值最大为4.5瓦，所有4个并行通道的最大更新时间为33.7毫秒，阶跃响应时间为1毫秒。此外，1746sc-INO4I通过了UL/CUL I级2区A、B、C、D和CE认证。

　　SLC500兼容模块的零件号为1746sc-INO4I，是一种通过频谱控制制造的模拟输出模块。该模块由Allen Bradley的周边合作伙伴Spectrum Controls制造。

　　Encompass合作伙伴是Allen-Bradley批准和认证的合作伙伴，提供与Allen-Brad雷兼容的产品。

　　该模块的外观类似于实际的SLC500模块。该模块具有四（4）个差分模拟输出通道，可提供0-20 mA、0-21 mA、4-20 mA的16位分辨率，每个计数366 nA。该模块具有扩展的输出范围、自动校准、可编程限制和安全状态。该模块的数据能够格式化为16位二的补码、缩放工程单位、PID缩放、1746-NO4格式和用户定义的比例计数。它在25摄氏度时的精度为满刻度的0.08%，在60摄氏度时为0.15%。

　　该模块的特点是每个通道都具有750 VDC隔离，消除了导致模块高分辨率数据转换的噪声串扰，从而提高了系统可靠性。为机架和处理器保护的背板现场接线提供相同的隔离等级。

　　由于该模块的隔离消除了外部信号隔离设备的使用，因此该模块降低了系统成本。此模块的单个插槽宽度也节省了重要的机箱插槽。

　　该模块结合了Allen-Bradley的设计和技术，使其能够像Allen-Bradly模块一样发挥类似的功能。它的配置类似于SLC500模块，大多数功能也类似于Allen-Bradley模拟输出模块。
