1747-ASB A-B 模拟输出模块

　　1747-ASB A-B 模拟输出模块

　　型号：1747-ASB

　　品牌：A-B

　　制造商:罗克韦尔自动化

　　产品描述

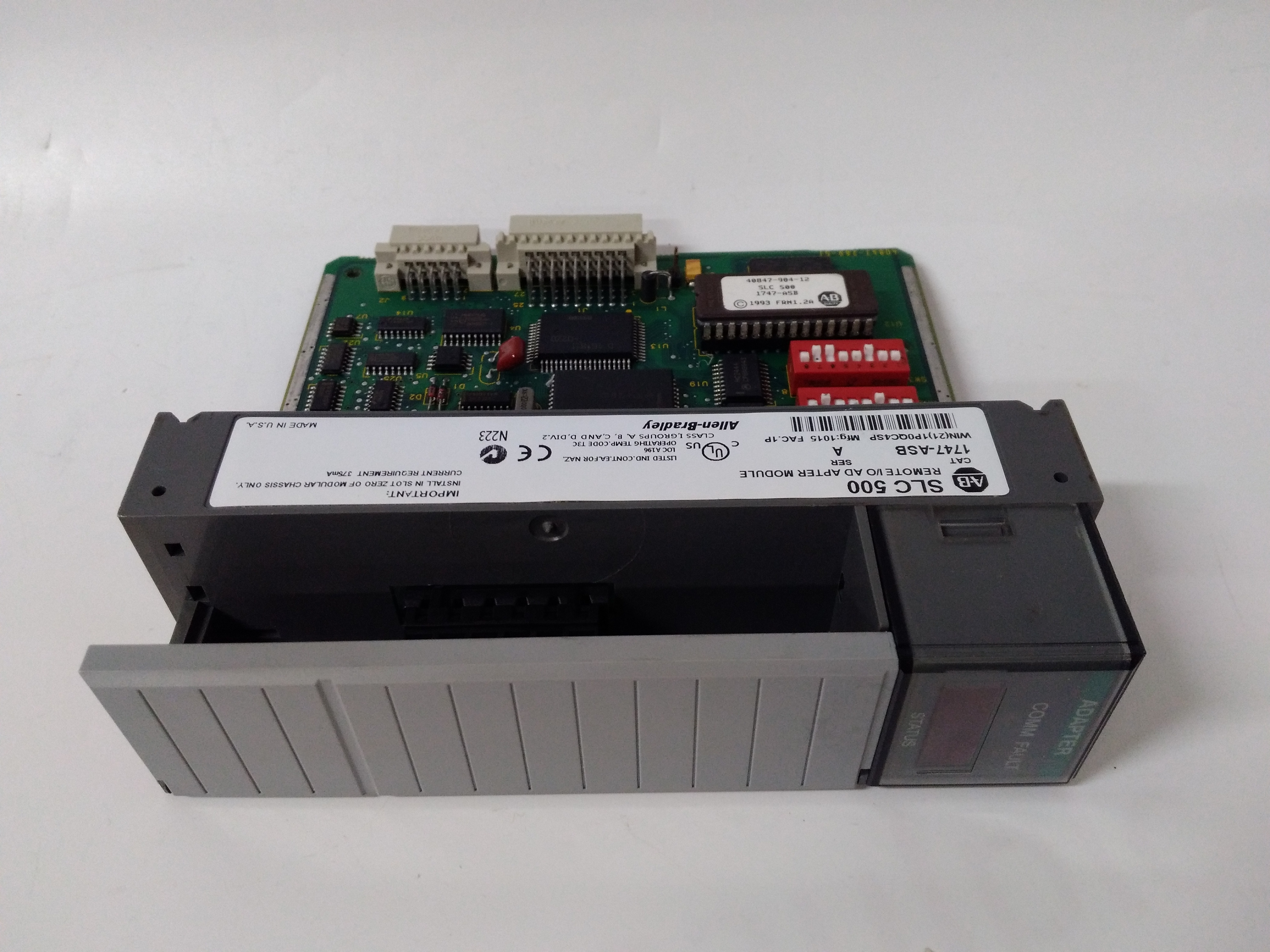

　　Allen-Bradley 1747-ASB是一款SLC500 I/O适配器模块。此I/O适配器模块具有通用远程I/O适配器通信端口，支持57.6、115或230千比特/秒的通信速率。

　　Allen-Bradley 1747-ASB是一个远程I/O适配器模块，是SLC500系统的一部分。它通过远程I/O在SLC或PLC扫描仪与各种1746 I/O模块之间建立通信链路。远程I/O链路由一个主设备（即SLC或PLC扫描仪）和一个或多个适配器从属设备组成。SLC或PLC映像表直接从其机箱获取I/O模块映像映射。对于图像映射，它同时支持离散和块传输。1747-ASB支持1/2插槽、1插槽和2插槽寻址，并具有高效的图像利用率。它与SLC 500处理器一起安装在机箱中，并扫描机箱中的I/O。

　　1747-ASB模块在5V时具有375 mA背板电流，在24V时具有0 mA背板电流。它的最小和最大散热量分别为1.875 W。它可以在长达3040米的距离内传输I/O数据，并支持57.6K、115.2K和230.4K波特率。它允许用户选择最多32个逻辑组的映像大小，并控制最多30个机箱插槽。1747-ASB还为多达32个适配器提供非易失性存储器和扩展节点功能。对于布线，必须使用Belden 9463或类似类别的电缆，并且不需要任何用户编程。它使用6针Phoenix连接器连接远程I/O链路和处理器。1747-ASB模块支持所有SLC501 I/O模块，如基本模块、电阻模块、高速计数器模块等。为了进行故障排除和操作，它有三个7段显示屏，增强了显示操作状态和错误的能力。1747-ASB适用于工业环境，并提供NEMA标准的抗噪性。

　　1747-ASB是属于SLC500自动化平台的远程IO适配器。此IO适配器与I/O扫描仪模块、接口卡和网关通信，以建立远程IO连接。

　　对于PLC应用程序，该模块的主要目的是通过远程I/O网络实现分布式IO应用程序。与SLC扩展总线相比，该扩展具有有限的电缆长度和非常有限的SLC机箱扩展。对于1747-ASB，最多可使用32个带1747 RIO扫描仪的SLC机箱，适用距离为762米或2500英尺（230.4千波特）、1524米或5000英尺（115.2千波特）和3048米或10000英尺（57.6千波特）。此适配器最多可控制30个插槽，此30个插槽的限制可以划分为不同的机箱或机架，每个机架都安装有RIO扫描仪和电源。

　　除了与远程IO扫描仪通信外，该模块还可用于与直接安装在个人计算机上的Allen-Bradley通信卡通信。这使远程编程和配置功能以及通过监控和数据采集（SCADA）进行远程控制成为可能。或者，Allen-Bradley人机界面（HMI），如PanelView产品，能够添加远程I/O适配器，使HMI能够控制类似于SCADA系统的过程。
