1203-GU6 A-B 通信模块

　　1203-GU6 A-B 通信模块

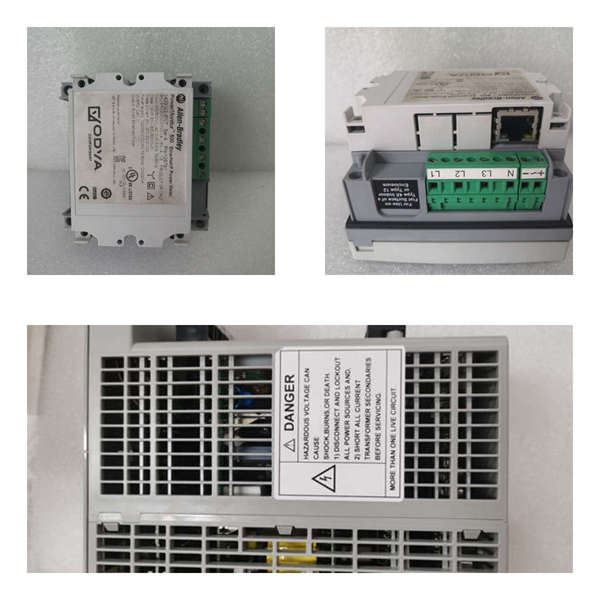

　　型号：1203-GU6

　　品牌：A-B

　　制造商：Allen-Bradley/罗克韦尔自动化

　　系列：1203通讯模块

　　产品描述

　　Allen-Bradley的1203-GU6通信模块可以通过SCANport电缆和有时通过数据链路与不同的Allen-Bradley驱动器进行通信。该模块由85至264伏交流电源输入电压供电，带有一(1)个SCAN端口和一(1)个DeviceNet通信端口。

　　1203-GU6是Allen-Bradley制造的增强型DeviceNet通信模块，用于在支持SCANport通信的设备和DeviceNet网络或设备之间建立链接。该模块将DeviceNet消息转换或解释为SCANport语言或消息，产品可将其用作信息或操作数据和参数。

　　增强型DeviceNet模块在模块的前面板上有两(2)个端口，用于SCANport和DeviceNet连接。SCANport终端设计有一个8针母头mini-DIN连接器，而DeviceNet端口是模块随附的5针或10针连接器。

　　该模块安装在DIN导轨上，由24VDC外部电压供电。此模块的物理尺寸为1.8"W x 3.0"H x 5.0"D或4.57 cm x 7.62 cm x 12.7 cm。安装此模块时留出间隙，以允许自然空气流通和接线活动。此模块支持的设备必须

　　具有一个SCANport通信端口。这些设备包括

　　1305 AC MICRO Drive、1336 IMPACT Drive、1336 PLUS AC Drive、1336 PLUS II Drive、1336 FORCE Drive、1394 AC多轴运动控制系统、SMC Dialog Plus、SMP-3智能电机保护器、1397数字直流驱动器和1557中压驱动器。

　　它还支持状态变化(COS)功能，通过仅报告新数据来优化模块的数据更新。

　　Allen-Bradley的1203-GU6通信模块是一种SCANport通信模块，可用作多个Allen-Bradley驱动器上的通信接口设备。它只能由精通SCANport设备的技术人员安装、配置、测试和维修。在安装1203-GU6通信模块之前，应断开SCANport驱动器的所有电源。1203-GU6通信模块可以安装在DIN导轨底座上，并使用SCANport电缆连接到其预期的SCANport设备。该通信模块通过将DeviceNet电缆端接到5针Phoenix连接器来实现DeviceNet连接。此通信模块具有DIP开关，可打开和关闭以定义模块的操作设置。Allen-Bradley 1203-GU6通信模块可以使用5针或10针插入式连接器连接DeviceNet电缆。该模块的出厂默认设置包括63的节点地址、125K DeviceNet数据速率以及启用轮询的16位逻辑命令/状态和参考/反馈。DIP开关位置应与正确操作对齐，同时考虑到机器安全操作。1203-GU6通信模块在32到122华氏度的温度和0到95%的非冷凝相对湿度水平下运行。它可以通过具有NEMA类型1或IP 30防护等级的外壳进行保护。和16位逻辑命令/状态和参考/反馈启用轮询。DIP开关位置应与正确操作对齐，同时考虑到机器安全操作。1203-GU6通信模块在32到122华氏度的温度和0到95%的非冷凝相对湿度水平下运行。它可以通过具有NEMA类型1或IP 30防护等级的外壳进行保护。和16位逻辑命令/状态和参考/反馈启用轮询。DIP开关位置应与正确操作对齐，同时考虑到机器安全操作。1203-GU6通信模块在32到122华氏度的温度和0到95%的非冷凝相对湿度水平下运行。它可以通过具有NEMA类型1或IP 30防护等级的外壳进行保护。
