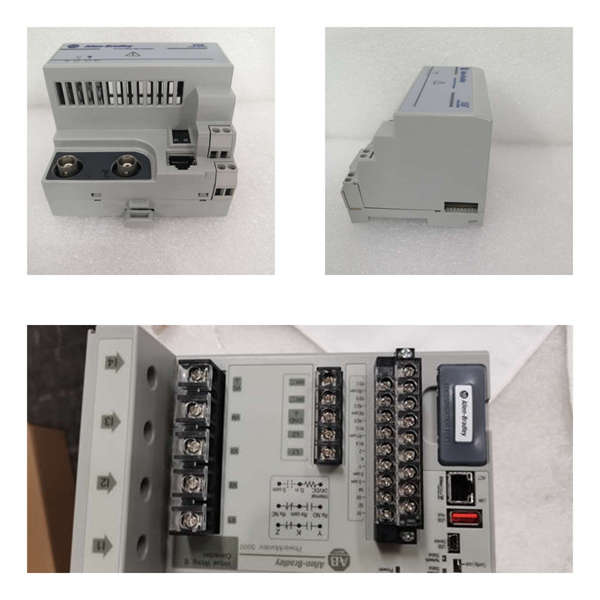

1769-L33ER A-B 控制器

　　1769-L33ER A-B 控制器

　　型号：1769-L33ER

　　品牌：A-B

　　制造商：Allen-Bradley/罗克韦尔自动化

　　系列：CompactLogix

　　产品描述

　　1769-L33ER控制器是CompactLogix系列和CompactLogix 5370产品系列中的Allen-Bradley/Rockwell Automation控制器。它可以安装在面板或DIN导轨上，其安装底座会影响其抗震等级。1769-L33ER控制器在DIN导轨上可承受20 g的操作冲击，在面板上可承受30 g的操作冲击。其最高工作温度为140华氏度，最高储存和运输温度为185华氏度。1769-L33ER控制器一次可以处理32个周期性或连续性任务，每个任务最多可以处理100个程序。

　　Allen-Bradley的1769-L33ER CompactLogix 5370控制器是一款紧凑型Logix控制器。1769-L33ER可以通过以太网端口与控制器或其他设备通信。该控制器具有2 MB的内置用户内存。它包装有一个可选的非易失性存储卡，容量为1GB，可以扩展到2GB。1769-L33ER可支持十六(16)个I/O模块，最多三(3)个I/O组通过适当的扩展电缆连接。

　　1769-L33ER的4个电源模块在560毫安时的汲取电流为5伏直流电，最大功耗为4.5瓦。它具有500 mA 5VDC背板电流消耗和最大总线绝缘30伏。1769-L33ER可以使用DIN导轨或面板安装进行安装。

　　1769-L3ER CompactLogix控制器的平均重量为0.31千克（0.68磅），并配有开放式外壳。它是一种电子设备，工作温度范围为0至60摄氏度（32至140华氏度），存储温度为-40至85摄氏度（-40至185摄氏度），具有最大相对非冷凝湿度范围在0到95%之间。该装置可与多种不同的电源一起使用，例如1769-PA4、1769-PA2和1769-PB4。

　　Allen-Bradley 1769-L33ER属于CompactLogix 5370 L3控制器。该产品系列是1769 CompactLogix控制器，是Allen-Bradley针对中型应用的模块化和经济高效的解决方案。该控制器具有Logix平台功能，支持的扩展程度远远超过微型自动化控制器的功能。1769-L33ER最多支持十六(16)个本地I/O模块安装，能够使用最多三(3)个I/O扩展组。它还提供了一个嵌入式双以太网，充当嵌入式交换机，支持10/100 mbps数据速率和自动协商功能。

　　以太网通信端口用作控制器与通信高速公路的接口。它使用以太网I/P协议向伙伴设备发送数据和从伙伴设备接收数据。一次最多可连接32个以太网节点。可与此端口通信的典型设备包括人机界面(HMI)、监控和数据采集(SCADA)、分布式控制系统(DCS)、网关、转换器、数据库、企业工具和其他产品。

　　还提供了一个单独的USB接口，它可以用作后备通信协议。此USB接口通常用于主要配置和故障排除。

　　该控制器支持类似于MicroLogix系统的DIN导轨或面板安装。它不需要ControlLogix等大型应用的高级控制系统所需的电子机架或底盘。1769-L33ER支持安装1769-SDN或DeviceNet扫描仪模块。通过使用DeviceNet接口，可以与驻留在DeviceNet链路中的Compact I/O模块进行通信。
