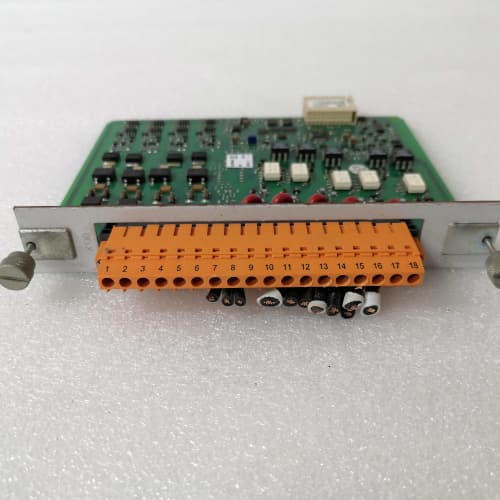

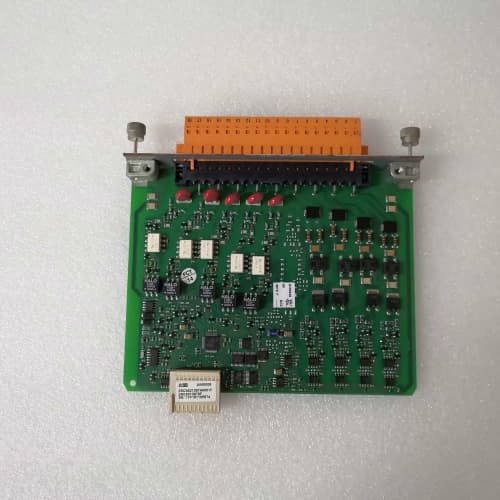

ABB AINT-14C 模拟量输入端子板

产品描述

ABB AINT-14C 是ABB AC 500 PLC系列或相关工业自动化系统中的一款高性能模拟量输入端子板。该模块作为PLC本地I/O系统或远程I/O站的扩展单元，专门用于将现场各种模拟量传感器（如压力、温度、流量、液位变送器）输出的标准信号（如0/4-20mA， 0-10V）进行连接、调理、隔离并转换为数字量信号，供中央处理器（CPU）进行读取和处理。它在实现精确过程数据采集和监控方面扮演着关键角色。有关其完整的电气特性、接线图和配置说明，请查阅 ABB AINT-14C 的官方技术文档。在构建基于ABB AC 500平台的自动化解决方案时，选择 AINT-14C 端子板意味着为系统增加了可靠的模拟量信号采集能力，确保了过程数据的准确性和系统的稳定性。

产品参数

• 模块类型：模拟量输入（AI）端子板，属于可插拔式I/O模块。

• 通道数量：提供4路相互隔离的模拟量输入通道。

• 信号类型：支持电流和电压输入，典型范围为：

  • 电流输入：0-20mA， 4-20mA

  • 电压输入：0-10V

  • （可通过跳线或软件配置选择各通道的信号类型）

• 分辨率：高分辨率模数转换，通常为16位，确保高精度测量。

• 精度：在额定环境条件下，典型精度可达满量程的±0.1%或更高。

• 隔离：

  • 通道间隔离：每个输入通道之间电气隔离，防止信号串扰。

  • 通道与系统侧隔离：所有输入通道与PLC内部逻辑电路及背板总线之间电气隔离，有效抑制共模干扰，保护PLC系统安全。

• 输入阻抗：

  • 电压输入时：高阻抗（通常≥1 MΩ）。

  • 电流输入时：低阻抗（通常为250Ω）。

• 连接方式：通过可拆卸的接线端子连接现场信号线，支持螺钉压接。

• 总线接口：通过标准接口插入AC 500系列PLC的I/O总线基板或扩展单元。

• 诊断功能：具备状态指示灯（如电源、通道状态、通信状态），支持断线检测（对4-20mA信号）和超量程报警。

• 工作环境：符合工业级标准，适用于控制柜环境。

优势与特点

1. 高精度与高分辨率：ABB AINT-14C 凭借其16位分辨率和精心设计的信号调理电路，能够提供精确、稳定的测量数据，适用于需要精细监控和控制的工业应用。

2. 卓越的电气隔离：全面的隔离设计是其核心优势。通道间隔离和系统侧隔离共同作用，不仅能消除接地环路和电势差带来的测量误差，还能有效吸收现场侧的浪涌和干扰，极大提升了系统的抗干扰能力和运行可靠性。

3. 灵活的配置与使用：支持电流和电压信号的软件或硬件配置，为用户提供了灵活的接口选择，以适应不同的现场传感器，减少了备件种类和库存压力。

4. 紧凑的设计与易于集成：作为ABB AC 500 PLC生态系统的一部分，AINT-14C 的安装、组态和诊断都可通过ABB的自动化软件（如Automation Builder）轻松完成，实现了快速的系统集成和调试。

5. 完善的诊断与维护性：清晰的LED状态指示灯和内置的断线检测功能，使维护人员能够迅速定位现场线路故障或传感器问题，缩短了平均修复时间（MTTR）。

6. 可靠性与耐用性：秉承ABB产品一贯的工业级品质，确保在恶劣的工业环境下长期稳定运行。

应用领域与案例

ABB AINT-14C 广泛应用于需要采集模拟量信号进行过程控制、监控和数据记录的各个工业领域。

• 水处理与市政环保：用于监测水泵出口压力、水池液位、管网流量以及水质参数（如pH值、浊度）的变送器信号采集。

• ** HVAC与楼宇自动化**：采集温度、湿度、压力传感器信号，用于中央空调系统的控制和能源管理。

• 食品饮料与制药：在生产线中监控罐体温度、压力、流量以及配料过程中的重量信号。

• 物料搬运与包装：监测传送带速度、张力以及包装机上的压力信号。

• 案例简述：在一座中型城市的水厂自动化升级项目中，工程师采用了ABB AC 500 PLC作为核心控制器。为了精确监控清水库的水位和出厂水的压力、流量，他们选用了多块 ABB AINT-14C 模拟量输入端子板。这些模块被安装在现场的远程I/O站内，直接连接液位计和流量计输出的4-20mA信号。AINT-14C 强大的隔离能力有效克服了长距离电缆传输引入的干扰，其高精度确保了计量数据的准确性。这些实时数据不仅用于本地闭环控制（如恒压供水），还通过通信网络上传至中控室，为生产调度和能耗分析提供了可靠依据。

与竞品对比

与同类模拟量输入模块相比，ABB AINT-14C 的核心竞争力在于其在 ABB AC 500生态系统内的优化平衡与可靠隔离。

• 系统内集成优势：与ABB Automation Builder工程软件和AC 500 CPU无缝集成，在参数配置、数据访问和诊断方面提供原生支持，用户体验流畅，优于需要额外驱动或配置的第三方通用模块。

• 隔离性能突出：其全面的隔离方案（通道间及系统侧）通常是标准配置，且隔离等级高，这在许多同价位或同类型的竞品中可能属于选配或性能较弱的部分，使其在电气环境复杂的现场中表现更为稳定。

• 品牌一致性与服务：作为ABB原装模块，用户可以获得从硬件到软件、从安装到维护的完整价值链支持，保证了系统生命周期内的一致性、兼容性和服务的连续性。

选型建议与注意事项

1. 系统兼容性确认：首要确认您的PLC系统是否为ABB AC 500系列，并核实CPU型号和I/O基板或扩展框架是否支持 AINT-14C 模块。具体兼容性列表请参考 ABB AINT-14C 手册。

2. 信号需求明确：确认所有需要接入的传感器信号类型（电流/电压）、量程范围和是否需要断线检测功能。确保模块配置（通过跳线或软件）与实际信号匹配。

3. 隔离与接地要求：虽然模块本身提供隔离，但正确的系统接地仍然至关重要。应遵循ABB的安装指南，为屏蔽电缆实施单点接地，并确保隔离栅两端的接地系统不会形成新的环路。

4. 环境与散热考虑：在密集安装多个模块时，需确保机柜内有良好的通风，避免模块因过热而影响精度或寿命。
