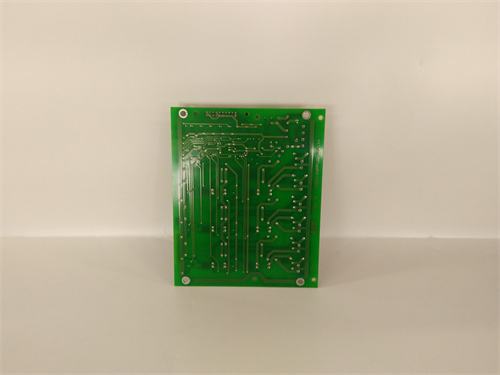

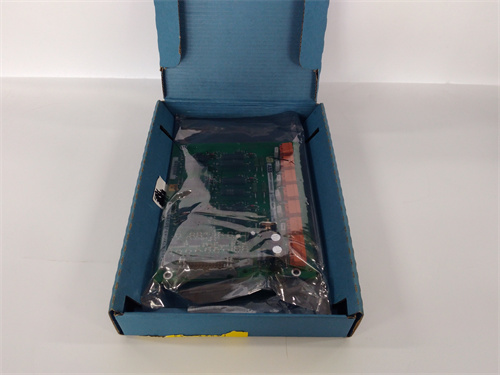

ABB LTC743CE 3BHE013299R0002 以太网通信模块

产品描述

ABB LTC743CE (3BHE013299R0002) 是ABB Advant OCS / MOD 300 开放控制系统或ABB Freelance DCS系统中的一款高性能以太网通信处理器模块。该模块是ABB经典过程控制系统与现代网络技术融合的关键桥梁，作为特定系列控制器（如AC 800M的早期型号或系统服务器节点）的网络接口扩展单元，负责管理高速、可靠的工业以太网通信。其主要功能是实现控制系统内部节点之间、以及与上层监控系统（SCADA）、信息管理系统（MIS）或其他第三方设备的数据交换。深入了解其技术规格和应用配置，请访问 ABB LTC743CE (3BHE013299R0002)。在现代工厂的网络化升级和系统集成项目中，配置 LTC743CE 模块能够为传统的ABB控制系统注入强大的网络连通能力，是实现数据透明化和工厂智能化的关键一步。

产品参数

• 模块型号： LTC743CE

• 产品编号： 3BHE013299R0002

• 模块类型： 以太网通信处理器 / 网络接口模块。

• 网络接口： 集成一个或多个10/100 Mbps工业以太网端口（通常为RJ45接口），支持TCP/IP协议栈。

• 通信协议： 支持标准TCP/IP协议。在特定系统中，可能支持ABB专有的通信协议（如AF 100/ AF 150/ MODBUS TCP等）用于与控制器或操作站通信。

• 处理器与内存： 内置专用的通信处理器和内存，用于高效处理网络数据包，减轻主控制器的通信负荷。

• 背板接口： 通过专用总线（如S800 I/O总线或系统特定背板）与主控制器或系统单元连接。

• 诊断功能： 提供LED状态指示灯，用于显示电源、网络连接状态（Link/Activity）、数据传输状态及模块故障。

• 供电电源： 通常通过系统背板取电或需要外部辅助电源，具体取决于系统架构。

• 工作环境： 设计用于标准工业控制室环境。

优势与特点

1. 连接现代化工厂网络： ABB LTC743CE 的核心价值在于它将经典的Advant OCS或Freelance控制系统无缝接入到基于工业以太网的工厂骨干网中，打破了传统控制系统的信息孤岛，为实现全厂数据集成和设备联网管理奠定了基础。

2. 提升系统通信性能： 通过专用的通信处理器处理网络任务，释放了主控制器的资源，使其更专注于控制逻辑的执行，从而优化了整个系统的性能和响应速度。

3. 增强系统集成能力： 支持开放的TCP/IP标准，使得ABB控制系统能够更容易地与第三方SCADA软件、数据库、MES/ERP系统以及智能仪表（如支持以太网的高级分析仪）进行数据交换，显著扩展了系统的应用边界。

4. 可靠的工业级设计： 秉承ABB在工业自动化领域的高标准，该模块在电气隔离、抗干扰和长期稳定性方面进行了专门设计，适用于要求严苛的工业环境。

5. 便于诊断和维护： 清晰的状态指示灯和可能的软件诊断工具，帮助工程师快速定位网络连接、模块配置或通信链路问题。

6. 系统生命周期扩展： 对于仍在运行的经典ABB控制系统，增加 LTC743CE 这样的网络模块是一种经济高效的现代化改造方案，可以延长现有资产的生命周期，保护用户投资。

应用领域与案例

ABB LTC743CE 模块主要用于对现有ABB Advant OCS或Freelance系统进行网络化升级和集成的项目。

• 传统系统现代化改造： 在石油、化工、电力等行业的工厂中，将原有的Advant OCS系统通过 LTC743CE 接入全厂信息化网络，实现控制室整合或数据上传。

• 构建分层分布式架构： 在大型工厂中，作为远程操作站或区域控制器接入中央监控系统的通信节点。

• 与高级应用系统集成： 作为数据桥梁，将过程控制系统的实时数据传输至先进过程控制（APC）平台、实时数据库或生产执行系统（MES）。

• 案例简述： 某大型造纸厂的核心纸机控制系统采用ABB Advant OCS系统。为实施全厂能源管理系统（EMS），需要实时采集纸机各段的蒸汽压力、流量和电机功耗等数据。工程师通过在现有的控制器机柜中增配 ABB LTC743CE 通信模块，将控制器中的数据通过以太网TCP/IP协议，稳定、可靠地传输至位于工厂信息层的能源管理服务器。这一升级改造方案无需更换核心控制系统，以较低的代价实现了关键能耗数据的透明化，为工厂的节能优化提供了准确的数据支撑。

与竞品对比

与通用工业以太网网关或第三方通信转换模块相比，ABB LTC743CE 的核心优势在于其原生的系统集成度与可靠性。

• 深度系统兼容性： 作为ABB为自身控制系统量身定制的通信扩展模块，LTC743CE 在硬件接口、驱动软件和通信协议栈上与Advant OCS/Freelance系统深度集成，确保了通信的实时性、稳定性和数据的一致性，避免了使用通用网关可能出现的协议解析延迟、数据丢包或不稳定等问题。

• 简化工程与维护： 其配置通常通过ABB原有的工程工具（如Advant Station）完成，无需学习额外的第三方配置软件。故障诊断也可在统一的系统框架内进行，降低了技术复杂度和维护成本。

• 长期服务保障： 作为ABB原厂备件，其供货周期、技术支持和固件更新享有ABB的长期保障，这对于需要连续运行数十年的流程工业控制系统至关重要。

选型建议与注意事项

1. 严格的系统兼容性核查： 这是选型最关键的一步。 必须100%确认您的现有系统是ABB Advant OCS或Freelance系列，并且主控制器型号、机架类型和系统软件版本明确支持 LTC743CE (3BHE013299R0002) 模块。错误的选型将导致模块无法识别或工作异常。请务必参考 ABB LTC743CE (3BHE013299R0002) 的兼容性列表或咨询ABB技术支持。

2. 明确网络架构与协议： 规划好模块将要接入的网络拓扑（IP地址规划、子网划分、交换机选型）。确认需要使用的通信协议（例如，是与上位机进行OPC通信，还是特定的ABB系统间协议）。

3. 评估数据流量与性能： 评估需要传输的数据点数量、更新频率，确保模块的通信处理能力和网络带宽能够满足要求，避免成为系统瓶颈。

4. 考虑冗余需求： 对于关键通信链路，应考虑采用网络冗余（如环网）或模块冗余配置，以保障通信的连续性。

5. 专业安装与配置： 模块的安装、IP地址设置和协议配置需要由熟悉ABB原系统且有网络知识的技术人员进行，错误的配置可能导致系统通信中断。
