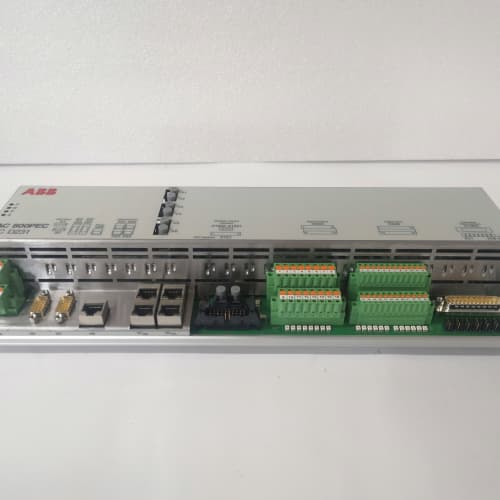

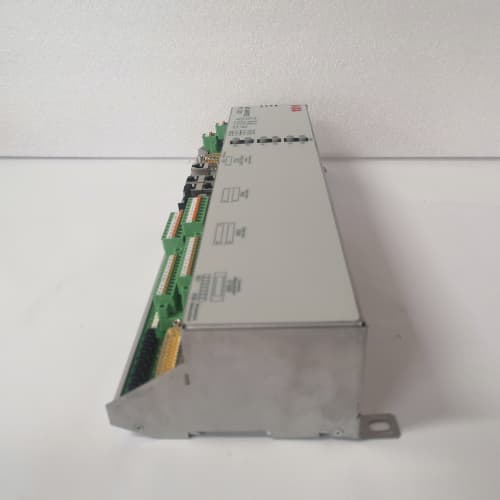

ABB PCD231B101 (3BHE025541R0101) 控制与保护单元

产品描述

ABB PCD231B101 (3BHE025541R0101) 是ABB旗下用于中压开关设备或电机控制中心（MCC）的一款集成了控制、保护与监测功能的智能电子设备。该产品通常作为断路器控制器或电机保护继电器的核心单元，属于ABB RELION® 保护继电器系列或类似产品线中的一员。ABB PCD231B101 的核心使命是确保电气设备（如断路器、接触器）和电机等负载的安全、可靠与高效运行。它通过采集电流、电压等模拟量信号，执行复杂的保护算法（如过流、短路、接地故障、热过载保护），并提供本地控制（分/合闸）、状态监测、故障录波和通信功能。要全面了解其保护特性和配置方法，请访问 ABB PCD231B101 (3BHE025541R0101)。在现代化的电力配电和电机驱动系统中，配置像 PCD231B101 这样的智能保护控制单元，是实现选择性保护、提高供电连续性、并迈向数字化资产管理的关键设备。

产品参数

• 产品型号： PCD231B101

• 订货号： 3BHE025541R0101

• 设备类型： 微机型保护与控制装置（综合保护继电器）。

• 测量输入：

  • 电流输入： 通常支持来自电流互感器（CT）的多路三相电流输入，可能包括相电流和零序电流。

  • 电压输入： 可能支持来自电压互感器（PT）的三相电压输入，用于实现电压相关保护和测量。

• 保护功能（典型配置）：

  • 过电流保护： 定时限（DT）、反时限（IDMT）。

  • 瞬时过电流保护： 用于快速切除短路故障。

  • 接地故障保护： 灵敏检测系统接地电流。

  • 电机热过载保护： 基于I²t模型的热记忆功能，防止电机过热损坏。

  • 欠/过电压保护。

  • 欠/过频保护。

  • 启动超时保护（针对电机）。

• 控制功能：

  • 提供本地和远程分闸/合闸控制输出（继电器干接点）。

  • 支持自动重合闸（ARC）逻辑。

• 监测与测量：

  • 实时显示电流、电压、功率、功率因数、电能等参数。

  • 内置故障录波功能，记录故障前后的电流电压波形。

  • 统计运行时间、跳闸次数等设备信息。

• 通信接口：

  • 通常集成多个通信端口，如：

    • 以太网： 支持IEC 61850、MODBUS TCP/IP等协议。

    • 串行通信： RS-485，支持MODBUS RTU、PROFIBUS DP等。

• 人机界面： 配备图形化液晶显示屏（LCD）和按键，用于本地操作、参数设置和事件浏览。

• 电源供应： 支持宽范围交直流辅助电源（如24-48V DC / 110-230V AC）。

• 安装方式： 面板式安装（用于开关柜门板）或导轨式安装。

优势与特点

1. 全面的保护功能集成： ABB PCD231B101 在一个紧凑的单元内集成了针对线路、母线和电动机的多种专业级保护功能，减少了柜内设备数量，简化了系统设计，并确保了保护功能的协调性。

2. 高精度与可靠性： 采用高性能处理器和精密的信号调理电路，提供准确的测量和保护动作，其可靠性和动作速度满足严苛的工业与电力系统应用要求，是保障主设备安全的“智能卫士”。

3. 先进的通信与数字化能力： 支持IEC 61850、MODBUS等开放标准协议，使其能够轻松集成到变电站自动化系统（SAS）、能源管理系统（EMS）或监控与数据采集（SCADA）系统中，是实现状态监测和预测性维护的理想数据源。

4. 强大的诊断与事件记录： 详细的故障录波、事件顺序记录（SOE）和运行数据统计功能，为故障后的快速分析与定位提供了无可替代的依据，极大缩短了停电恢复时间。

5. 用户友好的操作界面： 直观的图形化显示屏和菜单结构，配合前面板按键或通过PC软件，使得保护定值设置、功能投退和设备测试都变得更加便捷和安全。

6. 灵活的配置与适应性： 丰富的可配置参数和逻辑功能（如可编程逻辑），允许工程师根据具体的应用场景（如变压器馈线、电动机回路）进行定制化设置，实现最佳的保护与控制策略。

应用领域与案例

ABB PCD231B101 广泛应用于需要对中压或低压重要回路进行智能保护和监控的场合。

• 工业配电系统： 工厂主进线、母联、馈出线的保护与控制。

• 电动机控制中心（MCC）： 为中高压电机（如水泵、风机、压缩机）提供完善的启停控制和综合保护。

• 可再生能源场站： 光伏电站、风电场的集电线路保护和箱变测控。

• 基础设施： 数据中心、医院、机场的关键配电回路保护。

• 案例简述： 在某大型石化厂的循环水场改造项目中，为四台关键的高压冷却水泵电机配备了 ABB PCD231B101 保护控制单元。该单元不仅提供了精确的过载和短路保护，其热模型功能还根据电机的实际热容量进行保护，避免了因频繁启动导致的误跳闸。通过其以太网接口，所有电机的电流、温度、运行状态和报警信息被实时上传至工厂的DCS和电力监控系统。一次，1号泵电机因轴承轻微磨损导致运行电流缓慢升高并伴有轻微波动，PCD231B101 的实时数据趋势被运维人员捕捉到，及时安排了预防性维修，避免了一次非计划停机和高昂的电机损坏事故。

与竞品对比

与其他品牌的综合保护继电器（如西门子SIPROTEC、施耐德Micom、GE Multilin）相比，ABB PCD231B101 的核心竞争力在于其在 ABB电气生态中的整合优势与性能平衡。

• 生态协同： 当与ABB的断路器、接触器、智能仪表等产品一同使用时，能实现最佳的兼容性和性能匹配，在成套设计和调试方面具有天然优势。

• 功能深度与易用性的平衡： 它在提供足够专业和深度的保护功能的同时，保持了相对友好的用户配置界面和调试软件，使得不仅保护专家，普通的电气工程师也能较好地掌握和使用。

• 通信协议的开放性： 对IEC 61850和MODBUS等主流协议的全面支持，确保了其在多厂商系统集成环境中的适用性。

选型建议与注意事项

1. 明确应用对象与保护需求： 首先确定是保护线路/母线还是电动机，明确所需的保护功能（如是否需要差动、电压保护等）、测量精度和通信协议要求。

2. 匹配电流/电压互感器参数： 确保所选 PCD231B101 的电流/电压输入范围与现场CT/PT的二次侧额定值（如5A/1A， 100V）匹配，并正确设置变比参数。

3. 精确设置保护定值： 保护定值的整定必须由具备资质的电气保护工程师，根据系统短路电流计算、电机参数和上下游保护配合要求进行，严禁随意设置。

4. 重视通信集成与调试： 若需要系统集成，需提前规划好通信网络（IP地址、网关）、协议细节（如IEC 61850模型文件）和后台系统的点表配置。建议由熟悉该设备通信配置的工程师完成。

5. 严格的安装与接线： CT/PT二次回路接线必须牢固可靠，避免开路或短路。通信和电源电缆应与动力电缆分开敷设，并做好屏蔽接地。
