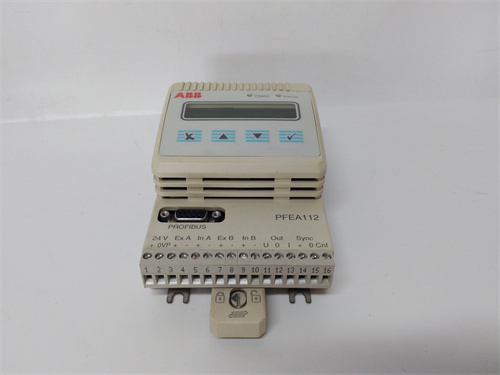

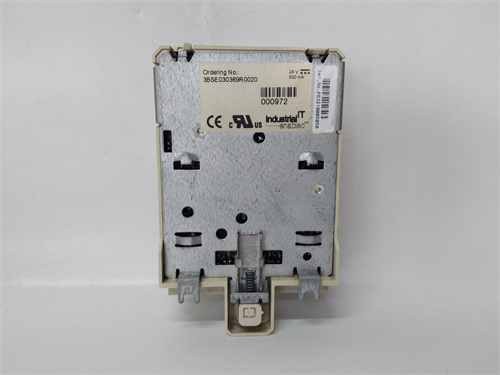

ABB PFEA112-20 3BSE050091R20

产品概述

ABB PFEA112-20 3BSE050091R20 是ABB集团为其 System 800xA 或 Advant/MOD 300 等过程控制系统设计的 S800 I/O系列现场总线通信接口模块。该模块在分布式I/O架构中扮演着“交通枢纽”的关键角色，是连接上层控制器（如AC 800M）与下层远程I/O站（S800 I/O单元）的核心通信桥梁。ABB PFEA112-20 实现了控制器与I/O站之间高速、确定性的数据交换，确保过程数据和控制指令能够实时、可靠地传输。在构建大规模、高可靠性的自动化系统中，选用性能卓越的原装 ABB PFEA112-20 3BSE050091R20 通信模块，是保障整个I/O网络稳定、高效运行的基础，也是实现快速响应和精确控制的重要前提。

产品参数

• 模块类型：现场总线通信接口模块（用于S800 I/O系统）。

• 通信协议：支持 PROFIBUS DP-V1 协议。

• 角色：可作为 PROFIBUS DP 从站，连接到主控制器（如AC 800M的PROFIBUS主站模块）的DP网络上。

• 数据传输速率：支持PROFIBUS DP的标准速率，从9.6 kbps到12 Mbps自适应，可根据网络质量自动或手动设定最优速率。

• 连接能力：一个 PFEA112-20 模块可连接和管理多个（通常最多可达数十个）S800 I/O机架或I/O单元，构成一个远程I/O站。

• I/O处理能力：能够处理大量（通常数千点）的数字量和模拟量I/O数据，具体取决于所连I/O模块的数量和类型。

• 诊断功能：

  • 模块自诊断（看门狗、硬件故障）。

  • 通信状态诊断（PROFIBUS连接状态、数据传输错误）。

  • 所连I/O模块的状态监测与报警转发。

• 电气接口：通过标准9针D-sub连接器接入PROFIBUS DP网络，支持冗余总线连接（需两个模块）。

• 供电：通过S800 I/O机架背板供电。

• 物理特性：模块化设计，安装在S800 I/O机架的指定槽位中。

优势与特点

1. 实现高效的分布式I/O架构：ABB PFEA112-20 是实现ABB“控制器集中，I/O分散”先进架构的核心。它允许将I/O模块安装在靠近现场设备的远程机柜中，通过一根PROFIBUS DP总线与远在控制室的主控制器通信，从而大幅减少从现场到控制室的电缆用量和敷设成本，简化了工程设计和安装。

2. 高速、可靠的PROFIBUS DP通信：该模块采用成熟的PROFIBUS DP工业总线技术，提供高速、确定性的循环数据交换。其坚固的通信接口和强大的抗干扰能力，确保了在恶劣工业环境下数据传输的稳定性和完整性，满足快速控制回路对I/O响应时间的要求。

3. 强大的扩展能力和灵活性：一个 PFEA112-20 模块可以扩展连接大量的S800 I/O模块，轻松构建从几十点到数千点的I/O站。这种模块化、可扩展的设计使系统能够灵活适应未来生产工艺的变更和扩展需求。

4. 全面的网络与设备诊断：模块不仅监控自身的运行状态，还能深入诊断整个下游I/O网络和每个I/O模块的健康状况。所有诊断信息都能通过PROFIBUS网络上传至主控制器，并集成到ABB 800xA系统的统一诊断和报警框架中，使维护人员能够快速定位故障点，显著提升系统的可维护性。

5. 无缝的System 800xA集成：作为ABB原生组件，ABB PFEA112-20 3BSE050091R20 在ABB的工程软件（如Control Builder）中被完全支持。其配置、地址分配和诊断都可在统一的工程环境中完成，实现了从控制器逻辑到远程I/O点的无缝、透明访问，极大简化了工程和调试工作。

应用领域与案例

应用领域：
广泛应用于需要分布式I/O布局的大型流程工业和工厂自动化项目，特别是那些已采用或计划采用ABB System 800xA和PROFIBUS DP网络技术的行业，例如：石油化工、油气储运、电力、水处理、造纸、冶金以及大型汽车制造厂等。

应用案例：
在一个大型石化园区的罐区自动化改造项目中，数十个分散的储罐需要监测液位、温度和压力，并控制其进出口阀门。传统方案需要铺设大量电缆回中央控制室，成本高昂且维护困难。新方案在每个罐组附近设置一个现场机柜，内部安装S800 I/O机架，由 ABB PFEA112-20 模块作为通信核心。所有罐区的仪表信号就近接入本地I/O模块，然后通过一根PROFIBUS DP光纤总线将所有机柜的PFEA112-20模块串联，最终接入中央控制室的AC 800M控制器。该方案节省了超过60%的电缆和桥架，缩短了工期，并且 PFEA112-20 模块的稳定运行确保了所有罐区数据实时、可靠地上传，阀门控制指令准确下达。

与竞品对比

选型建议与注意事项

1. 确认网络架构与协议：首先明确您的控制系统主站（如AC 800M的CI854模块）是否支持PROFIBUS DP协议，并规划好PROFIBUS DP总线的拓扑结构（线型、树型）、长度和终端电阻设置。

2. 合理规划I/O站规模：根据现场设备分布，规划远程I/O站的位置和数量。计算每个站所需的I/O点数，确保 ABB PFEA112-20 模块的处理能力（如最大I/O数据量）和所连I/O机架的数量在允许范围内。

3. 重视网络布线与接地：PROFIBUS DP网络必须使用专用的屏蔽双绞线（A型电缆），并严格按照规范接线（红-A，绿-B）。屏蔽层必须在两端（或仅在一端，根据接地方案）可靠接地，以防止电磁干扰。

4. 设置正确的PROFIBUS地址：网络上的每个 PFEA112-20 模块必须被赋予一个唯一的PROFIBUS从站地址（通常通过模块上的拨码开关设置），此地址需与控制器组态中的设置完全一致。

5. 考虑冗余需求：对于极高可用性要求的应用，可以考虑PROFIBUS DP网络冗余或控制器通信接口冗余。这可能涉及配置两个 PFEA112-20 模块。
