ABB 3BHE023784R0001 5SHY3545L0014

发布时间：2025-12-03 16:01人气：

产品概述

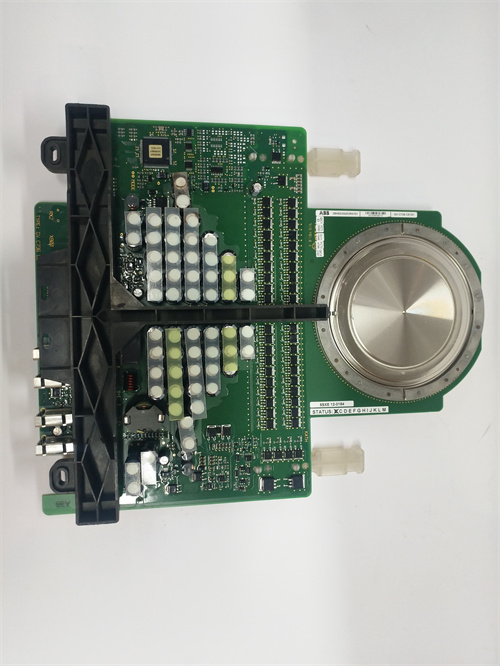

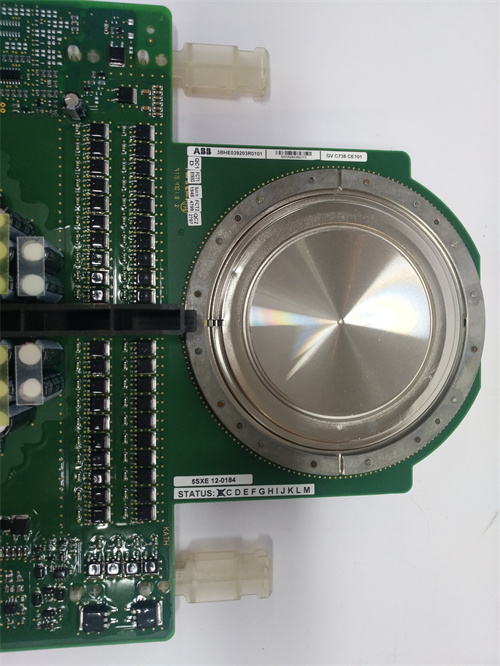

ABB 3BHE023784R0001 5SHY3545L0014 是ABB集团旗下 ACS6000 系列中压变频器的一个核心功率组件，具体为一个 IGBT（绝缘栅双极型晶体管）功率模块。该模块是变频器逆变部分的心脏，承担着将直流母线电压转换为可变频率、可变电压的三相交流电以驱动大型中压电机的关键任务。ABB 5SHY3545L0014 模块集成了高性能的IGBT芯片、驱动电路、保护传感器及散热基板，代表了ABB在中压电力电子领域的前沿技术。其设计与制造水平直接决定了整个变频器的输出能力、效率、可靠性和使用寿命。选用原装正品 ABB 3BHE023784R0001 5SHY3545L0014 功率模块，是保障大型传动系统稳定、高效、连续运行的基石，尤其对于关键流程工业中的大型风机、水泵、压缩机等设备至关重要。

产品参数

模块类型：中压IGBT功率模块（通常为单相或三相桥臂模块）。
电压等级：适用于特定的中压直流母线电压，常见于 3300V 或 4160V 等级的变频器系统（具体需查阅技术手册，“5SHY3545L0014”中的数字可能隐含电压电流信息）。
电流等级：具有高额定集电极电流（Ic）和脉冲电流能力，例如数百至上千安培，以满足大功率电机驱动需求。
开关频率：优化的开关特性，在开关损耗和输出波形质量间取得平衡，适用于中压大功率应用。
集成功能：
- IGBT芯片与反并联二极管：构成完整的开关单元。
- 门极驱动电路：提供精确、隔离的驱动信号，并集成短路保护（DESAT检测）。
- 温度传感器（如NTC）：实时监测模块结温，用于过热保护。
- 电流传感器（可能集成）：用于相电流检测和保护。
绝缘与散热：
- 高电气绝缘等级，确保对散热器的安全隔离。
- 采用高性能散热基板（如铝碳化硅、铜基板），确保高效热传导。
接口：包括主功率端子（直流输入、交流输出）、驱动信号接口、传感器信号接口和辅助电源接口。
保护功能：内置短路保护、过温保护、欠压锁定（UVLO）等。

优势与特点

极高的功率密度与可靠性：ABB 5SHY3545L0014 采用先进的IGBT技术和紧凑的模块化封装，在有限空间内实现了巨大的功率处理能力。其工业级的设计标准、严格的筛选和测试流程，确保了在高温、高振动等恶劣工业环境下长期运行的卓越可靠性，平均无故障时间（MTBF）极长。
卓越的电热性能：模块内部的IGBT芯片具有低导通压降和优化的开关特性，有效降低了通态损耗和开关损耗。结合高效散热设计，使得整个变频器系统能达到很高的运行效率（通常>98%），显著节约电能，并降低冷却系统压力。
内置智能驱动与完善保护：模块集成了经过验证的门极驱动技术，提供精确的开关控制。内置的多重保护功能（如DESAT短路保护、温度监测）响应速度极快（微秒级），能在故障发生的初期就安全关断IGBT，有效防止故障扩大，保护模块自身和下游电机。
简化系统设计与维护：标准化的功率模块设计使得变频器的功率单元结构清晰、易于扩展（用于多电平拓扑）和维护。当某个模块需要更换时，可以相对独立地进行操作，ABB 3BHE023784R0001 5SHY3545L0014 作为原装备件，保证了更换后的性能与可靠性与原系统完全一致。
与ABB传动系统深度优化：该模块是ABB ACS6000系列变频器的核心组成部分，其电气参数、驱动时序、保护阈值均与ABB变频器的控制系统（如ADVC控制板）深度匹配和优化，确保了整个传动系统发挥出最佳性能，包括优异的输出波形、快速的动态响应和稳定的低速运行特性。

应用领域与案例

应用领域：
专门用于驱动特大功率的中压电机，广泛应用于高能耗、关键流程工业领域，例如：石油天然气（长输管线主泵、天然气压缩机）、冶金（高炉鼓风机、轧钢主传动）、矿业（大型矿井提升机、破碎机）、化工（大型空分压缩机、反应釜搅拌）、船舶推进以及电力行业的引风机、给水泵等。

应用案例：
在某千万吨级炼油厂的原油输送管线上，其核心设备——一台功率为10MW的输油主泵，由一套ABB ACS6000中压变频器驱动。变频器的逆变部分由多个 ABB 5SHY3545L0014 IGBT功率模块并联组成。在长达数年的连续运行中，这些功率模块承受着频繁的负载变化和电网波动，凭借其高可靠性和强大的过载能力，确保了输油泵的平稳调速和高效运行。一次雷击导致电网出现瞬时高压浪涌，模块内置的快速保护机制及时动作，配合系统级保护，安全停机，避免了功率器件因过压而击穿。事后检查，模块本身完好无损，在电网恢复后系统迅速重新投入运行。

与竞品对比

特性	ABB 3BHE023784R0001 5SHY3545L0014 （原厂中压IGBT模块）	第三方兼容或翻新功率模块	使用分立器件搭建的功率单元
性能与可靠性保证	最高。性能参数（电压、电流、开关特性）经过原厂严格测试和匹配，长期可靠性有充分数据和质保支持。	不确定。参数可能接近，但芯片来源、工艺质量和老化程度未知，长期运行风险高，故障率可能大幅上升。	性能与可靠性完全取决于设计。设计极其复杂，一致性、可靠性和保护措施难以达到商用模块水平。
系统集成与兼容性	100%兼容。物理尺寸、电气接口、热特性、驱动信号与原有变频器完美匹配，即插即用，无需调整。	存在兼容风险。机械尺寸、安装孔位、驱动信号电平等细微差异可能导致安装困难或运行时出现异常。	需完全自定义。需要自行设计驱动、保护、散热和布局，工程量大，失败风险高。
保护与诊断	保护完善，诊断集成。保护功能与原控制系统协同工作，诊断信息（如温度、状态）可直接上传至变频器人机界面。	保护可能不匹配。内置保护阈值可能与原系统不协调，诊断信息可能无法被系统正确读取。	保护系统需自行开发。实现可靠、快速的保护是巨大挑战。
维护与服务	维护规范，服务有保障。ABB提供标准的更换流程、专用工具和全球性的技术服务与备件支持。	维护无标准，服务无保障。依赖供应商的临时支持，备件供应不稳定，可能影响长期生产。	维护极其困难。故障排查和器件更换复杂耗时。
总拥有成本	初始成本高，综合成本最优。高可靠性和长寿命减少了非计划停机带来的巨大生产损失，维护成本可控。	初始成本较低，但风险成本极高。一旦故障可能导致变频器严重损坏和长时间停产，总成本无法预估。	研发与制造成本极高，仅适用于特殊定制场合，不适合作为标准工业备件。

选型建议与注意事项

精确匹配变频器型号与模块位置：这是选型的绝对前提。必须根据变频器的完整型号、序列号以及功率单元内的模块具体位置编号（如A1, B2, C3等相位和桥臂）来确定备件型号。不同位置、不同期产品的模块可能有细微差别。
坚持使用原装备件：对于价值数百万乃至上千万的中压变频器，其核心功率部件必须使用ABB原装 ABB 3BHE023784R0001 5SHY3545L0014 模块。任何兼容或翻新模块都是巨大的安全隐患，可能导致灾难性的设备损坏和生产中断。
严格的更换操作规范：更换IGBT功率模块是专业性极强的工作，必须由经过ABB认证的工程师或严格遵循ABB维修手册进行。操作涉及静电防护（ESD）、正确的扭矩扳手使用、导热膏涂抹、驱动板连接和参数检查等一系列关键步骤。
确保散热系统状态良好：在更换新模块前，必须检查和清洁对应的散热器水道，确保冷却液流量和温度正常。良好的散热是保证新模块寿命的基础。
执行上电前测试与老化：模块更换并安装完毕后，应使用专用测试设备（如ABB的模块测试仪）进行基本功能测试。上电后，应在轻载下运行一段时间，监测模块温度、输出波形等参数，进行“老化”观察，确认一切正常后再逐步加载至满负荷。
