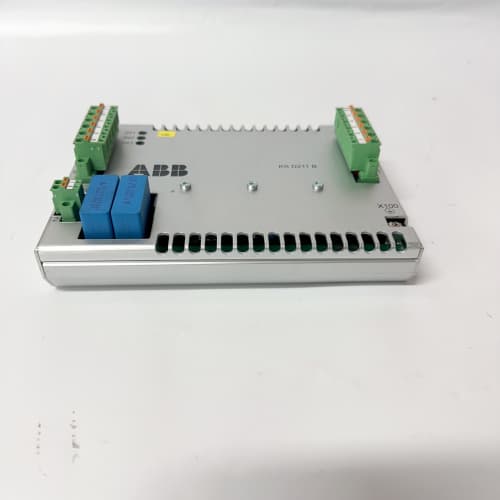

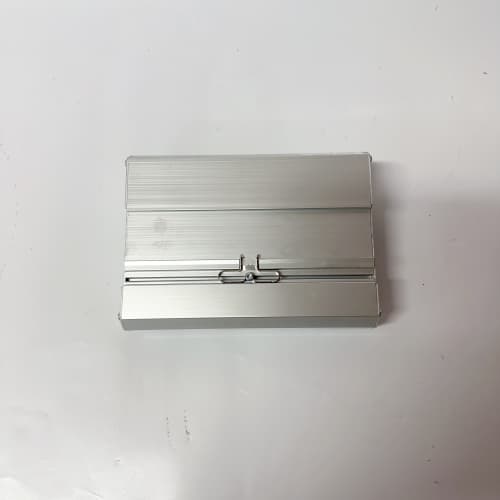

ABB 3BHE024313R0101 (KSD211 A101) 机械振动监测模块

产品描述

ABB 3BHE024313R0101 (KSD211 A101) 是ABB用于其System 800xA 或Advant OCS 等过程控制系统中的一款机械状态监测与振动分析模块。该模块并非传统的逻辑或过程控制I/O模块，而是一个专用的资产健康管理（APM）传感器接口与处理单元。其核心功能是连接压电式加速度计、速度传感器或涡流位移探头等振动传感器，连续监测大型旋转机械（如压缩机、汽轮机、泵、风机）的振动、位移和速度等关键参数。ABB KSD211 A101 模块负责采集原始的振动信号，进行实时预处理（如滤波、积分、峰值检测），并将处理后的特征值与预设的报警阈值进行比较，为操作和维护人员提供早期故障预警。要深入了解其配置和诊断功能，请访问 ABB 3BHE024313R0101 (KSD211 A101)。在现代工厂的预测性维护体系中，集成 KSD211 A101 这类专用监测模块，是实现从“计划维修”到“状态维修”转型的关键一步。

产品参数

• 订货号： 3BHE024313R0101

• 设备型号： KSD211 A101

• 设备类型： 机械状态监测模块 / 振动监测接口模块。

• 输入通道： 通常提供2个独立的振动信号输入通道，每个通道可连接一个传感器。

• 支持的传感器类型：

  • 加速度计（ICP/IEPE型）： 用于测量高频振动加速度。

  • 速度传感器： 用于测量振动速度。

  • 涡流探头： 用于测量轴的相对位移（径向/轴向）。

• 信号调理：

  • 恒流源供电： 为ICP/IEPE型加速度计提供激励电流。

  • 滤波： 内置可配置的高通、低通和抗混叠滤波器。

  • 积分电路： 可将加速度信号转换为速度或位移信号。

• 测量与分析功能：

  • 通频值测量： 实时计算振动的总体水平（如加速度、速度、位移的有效值或峰值）。

  • 频谱分析（可能）： 部分型号支持简单的FFT分析，用于故障频率识别。

• 输出与接口：

  • 模拟量输出： 通常提供与振动幅值成比例的4-20mA 标准输出信号，可接入DCS的模拟量输入卡件，用于显示和报警。

  • 数字量输出： 提供报警/危险继电器干接点输出，用于联锁停机。

  • 通信接口： 可能通过系统背板或专用总线（如S800 I/O）与控制器通信，传输更详细的数据。

• 报警设定： 允许用户设置多级报警阈值（预警、报警、危险）。

• 电源： 工作电源通常由系统机架或外部24V DC电源提供。

优势与特点

1. 早期故障检测与预警： ABB KSD211 A101 的核心价值在于通过连续、在线监测机械振动，能够识别出不平衡、不对中、轴承磨损、齿轮故障、喘振等旋转机械典型故障的早期征兆，在设备性能严重下降或发生灾难性损坏前发出警报，避免非计划停机。

2. 与DCS系统无缝集成： 作为ABB自动化系统家族的一员，其报警和关键监测数据可以无缝集成到操作员站（HMI）的工艺流程画面中。操作员可以在控制室直接看到关键设备的“健康状态”，实现生产与设备维护的协同管理。

3. 简化系统架构： 它将专业的振动监测功能以标准I/O模块的形式集成到DCS机柜中，省去了独立配置一套振动监测系统（TDM）的复杂性和高昂成本，尤其适合对数量众多的一般性关键设备进行监测。

4. 高可靠性与工业级设计： 采用工业级元器件和设计，抗干扰能力强，适合安装在电气环境复杂的工厂现场机柜内，长期稳定运行。

5. 易于配置与维护： 其参数设置和校准可以通过DCS的工程工具或模块本身的简易界面完成，维护便利。

6. 提升安全性与资产利用率： 通过预防灾难性故障，保护了人员和设备安全。同时，基于状态的维护策略可以优化维修计划，延长设备大修周期，提高资产利用率。

应用领域与案例

ABB KSD211 A101 主要用于对工厂内连续运行的大型、关键旋转设备进行在线状态监测。

• 石油化工： 离心式压缩机、往复式压缩机、大型进料泵、塔顶回流泵。

• 发电行业： 汽轮机、给水泵、引风机、送风机。

• 冶金与矿业： 球磨机、破碎机、大型除尘风机。

• 水处理与市政： 大型取水泵、污水提升泵。

• 案例简述： 某炼油厂的重油催化裂化装置中，主风机是装置的“心脏”。工程师在风机的驱动端和非驱动端轴承座上安装了振动加速度传感器，信号接入安装在控制室机柜内的 ABB KSD211 A101 模块。模块的4-20mA输出接入DCS，在操作画面上实时显示振动趋势。一天，操作员发现非驱动端振动值从正常的2.5 mm/s缓慢上升至4.0 mm/s（预警值），立即通知设备工程师。工程师检查历史趋势并安排离线振动频谱分析，初步判断为叶轮有轻微结垢导致的不平衡。利用装置短期检修机会，对风机叶轮进行了清洗，振动值恢复正常。KSD211 A101 的持续监测成功预警了一次潜在的设备故障，避免了因风机意外停机导致的整个装置非计划停工，经济损失得以避免。

与竞品对比

与独立的在线振动监测系统或便携式振动分析仪相比，ABB KSD211 A101 的定位是面向DCS集成的经济型连续监测解决方案。

• 对比独立TDM系统： 大型专用TDM系统功能更强大（如多通道、高级分析、数据库），但成本高昂、系统复杂，通常只用于特大型关键机组（如乙烯裂解气压缩机）。KSD211 A101 则以模块化、低成本的方式，为大量“B类”关键设备提供了基础的、有效的连续监测能力，填补了市场空白。

• 对比便携式检测： 便携式检测是离线、周期性的，可能错过故障的快速发展期。KSD211 A101 提供24/7不间断监测，能捕捉瞬态事件和缓慢恶化趋势，实时性远超便携检测。

• 对比其他品牌集成模块： 其优势在于与ABB System 800xA等系统的原生深度集成，在数据流、报警管理和工程配置上更加顺畅统一。

选型建议与注意事项

1. 明确监测需求与对象： 确定需要监测的设备、监测点位置（水平、垂直、轴向）、以及需要监测的物理量（加速度、速度、位移）。

2. 传感器选型与安装： 根据测量需求（频率范围、灵敏度）选择合适的传感器（加速度计/速度探头/涡流探头）。传感器的正确安装（螺栓固定或磁座）对测量准确性至关重要，必须由专业人员操作。

3. 系统兼容性确认： 确认您的DCS系统（如System 800xA版本）和I/O机架是否支持 KSD211 A101 模块。具体信息请参考 ABB 3BHE024313R0101 (KSD211 A101)。

4. 阈值合理设置： 报警阈值应根据设备历史运行数据、制造商建议或国际标准（如ISO 10816）进行设置，避免设置过低导致误报，或过高导致漏报。

5. 信号电缆与接地： 振动信号非常微弱，必须使用高质量的同轴屏蔽电缆，并确保屏蔽层在DCS机柜侧单点良好接地，远离动力电缆敷设，以防止电磁干扰。
