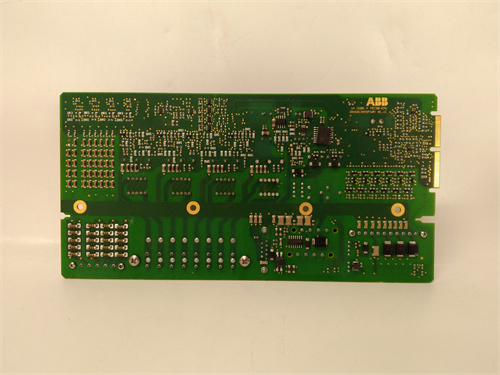

ABB 3BHE026284R0102 UAD215A102

发布时间：2025-12-03 16:03人气：

产品概述

ABB 3BHE026284R0102 UAD215A102 是ABB集团为其 System 800xA 或 Advant OCS 等过程控制系统设计的一款电源系统模块或直流电压转换/分配单元。该型号属于ABB工业自动化设备供电架构中的关键组件，其核心功能在于为控制系统内的其他关键模块（如控制器、通信接口、I/O模块等）提供稳定、可靠、经过滤波和保护的辅助直流工作电压（通常是+24V DC或+5V DC）。作为控制系统机柜内的“次级能量枢纽”，ABB UAD215A102 确保了在存在干扰的工业电网环境下，敏感电子控制设备能获得纯净、不间断的电力供应。选择高品质的原装 ABB 3BHE026284R0102 UAD215A102 电源模块，是构建高可靠性控制站、保障电子设备长寿命运行的基础性环节。

产品参数

模块类型：直流开关电源模块（辅助电源单元）。
输入电压：通常为宽范围的直流输入，例如 24V DC 或 48V DC（源自系统主电源或电池组），具备良好的抗输入电压波动能力。
输出电压：提供一路或多路稳定、隔离的直流输出，常见为 +5V DC（用于逻辑电路）和 +24V DC（用于传感器、继电器等），具体取决于型号配置。
输出功率/电流：具有适当的额定功率（例如数十瓦），能够为多个板卡或模块提供充足的辅助电力，输出电流能力需满足负载需求。
效率：高效率设计，减少自身发热，提升系统整体能效和可靠性。
隔离特性：输入与输出之间，以及不同路输出之间通常具有电气隔离，防止干扰传导，并允许不同的接地参考。
保护功能：
- 输入过压/欠压保护。
- 输出过流保护。
- 输出短路保护。
- 过热保护。
状态指示：配备LED指示灯，用于显示输入正常、输出正常、故障等状态。
安装方式：模块化设计，通常安装在机架或背板的指定位置，可能支持热插拔（取决于系统设计）。
工作温度：工业级宽温度范围设计。

优势与特点

卓越的电源纯净度与稳定性：ABB UAD215A102 专为敏感的工业控制电子设备设计。其内部具有精密的滤波和稳压电路，能有效抑制来自上游电源的纹波、噪声和瞬时干扰，输出如同“蓄电池”般稳定的直流电压，这是保证控制器可靠运算、通信准确无误的基础。
增强的系统可靠性与安全性：该模块的多重保护机制（过流、短路、过热）不仅保护了自身，更重要的是充当了其供电负载的“保险丝”。当后级电路发生短路等故障时，它能迅速、安全地切断供电，防止故障扩散，保护昂贵的控制器CPU、内存和通信模块免受损坏。
灵活的电源分配与电气隔离：通过提供多路隔离输出，UAD215A102 可以实现对不同功能模块的独立、安全供电。这种隔离有效切断了潜在的接地环路和噪声耦合路径，提升了整个子系统的电磁兼容性（EMC）表现。
紧凑的模块化设计与易于维护：作为ABB控制系统供电体系中的标准化组件，其紧凑的尺寸和模块化外形便于在机柜内集成。清晰的诊断指示灯和可能的热插拔特性，使得故障诊断和备件更换工作快速、简便，有助于缩短平均修复时间（MTTR）。
与ABB控制架构无缝集成：作为ABB原厂设计的电源组件，ABB 3BHE026284R0102 UAD215A102 在电气规格、机械接口和监控特性上与对应的控制器机架或系统背板深度匹配。其状态信息可能通过系统总线被监控，实现了电源系统的智能化管理。

应用领域与案例

应用领域：
广泛应用于使用ABB System 800xA、Advant OCS等系统的各类工业自动化领域，特别是那些控制系统结构复杂、对供电质量要求高的场合，例如：石油化工、电力控制、水处理、制药、造纸等行业的DCS/PLC控制站、远程I/O站及通信柜内。

应用案例：
在一个大型化工厂的分布式控制系统中，一个关键的现场控制站（FCS）内安装有AC 800M控制器、多个通信接口模块和I/O接口模块。该控制站的背板上安装有 ABB UAD215A102 辅助电源模块。它从机架的主电源获取24V DC输入，并转换为隔离的+5V和+24V，分别为控制器的逻辑电路和通信模块供电。在一次工厂电网受到大型设备启停冲击，导致公共直流母线电压发生短时剧烈波动的过程中，UAD215A102 凭借其优异的输入抗扰性和稳定的输出特性，确保了控制器和通信模块未受任何影响，控制站持续稳定运行，避免了因电压扰动可能导致的控制器重启或数据丢失。

与竞品对比

特性	ABB 3BHE026284R0102 UAD215A102 （原厂系统辅助电源）	通用工业开关电源	从主电源直接取电（无中间转换/隔离）
兼容性与系统匹配	100%匹配。电压等级、插头接口、外形尺寸、安装方式与系统背板完全契合，即插即用。	存在适配风险。可能需要转接线或修改安装方式，电压纹波和动态响应可能不满足精密控制设备要求。	最简单，但风险最高。
输出质量与可靠性	最优。针对控制设备特性优化，输出纹波噪声极低，长期稳定性高，可靠性经过系统级验证。	参差不齐。取决于品牌和质量，在高温、振动下性能可能退化，长期可靠性无法保证。	受主电源影响大。主电源的任何干扰和波动将直接传递至负载设备。
保护与安全性	保护协调性好。保护阈值针对后端负载特性设置，动作精准，与系统其他保护协调。	通用保护。可能过于灵敏（误跳）或不够灵敏（起不到保护作用），与系统配合性差。	无独立保护。依赖上游空开或熔断器，保护速度和精度不足。
诊断与可维护性	状态可监控。故障状态可能被系统读取并报警，便于集中监控和维护。支持热插拔则维护更便捷。	仅有本地指示灯。故障需人工巡检发现，更换通常需断电。	无诊断。
总拥有成本	初始成本较高，综合成本低。高可靠性、免调试、易维护，降低了全生命周期的故障风险和运维成本。	初始成本低，隐性成本高。可能存在兼容性问题、更高的故障率和更复杂的维护，导致综合成本上升。	成本最低，但设备损坏风险极高。一次电源问题可能导致核心控制设备损坏，代价巨大。

选型建议与注意事项

确认系统与机架型号：必须根据该电源模块所在的具体控制系统型号（如800xA版本）和机架/背板的具体型号进行选型。不同系统和机架对辅助电源的要求可能不同。
核实输入电压与功率需求：明确上游提供给该模块的输入直流电压等级（如24VDC或48VDC），并计算所有由其供电的负载总功耗，确保 UAD215A102 的额定输出功率留有充足裕量（建议30%以上）。
检查安装接口与连接器：确认模块的物理尺寸、固定方式和电气连接器类型与机架上的预留位置完全匹配，避免安装困难。
重视供电链路的完整性：确保为该模块供电的前级线路（保险、线径、连接）可靠。虽然模块自身保护完善，但良好的前端供电是基础。
利用系统诊断功能：如果系统支持对该模块的状态监控，务必在组态中启用相关诊断点，并将其报警集成到操作员站或维护系统中。
