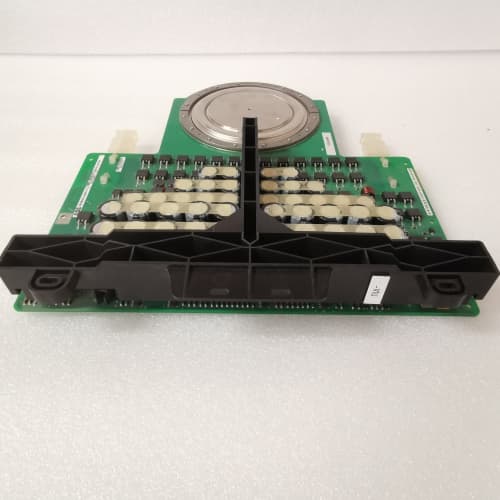

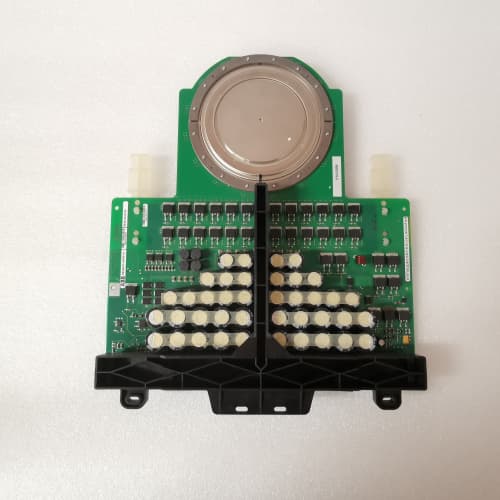

ABB 3BHB012961R0002 5SHX2645L0006

产品概述

ABB 3BHB012961R0002 5SHX2645L0006 是ABB公司旗下半导体产品线中的一款关键功率部件，属于其IGBT（绝缘栅双极型晶体管）功率模块家族。该模块是ABB工业级中高压变频器、牵引变流器、不间断电源（UPS）及大功率工业传动系统的核心组件。ABB 3BHB012961R0002 5SHX2645L0006 集成了先进的IGBT芯片技术和优化的封装设计，旨在实现高效、可靠的电能转换与控制。这款功率模块不仅是ABB ACS 800、ACS 1000等系列变频器内的标准或备件模块，也广泛应用于各类需要高性能功率开关的定制化电力电子设备中。其卓越的电气性能和坚固的机械结构，确保了在严苛的工业环境中长期稳定运行。对于从事设备维护和电力电子系统集成的专业人员而言， ABB 3BHB012961R0002 5SHX2645L0006 代表了高品质与高可靠性的保障，是恢复设备性能、确保生产连续性的关键备件。

产品参数

• 品牌与型号： ABB 3BHB012961R0002 / 5SHX2645L0006

• 产品系列： ABB HiPak IGBT功率模块系列。

• 模块类型： 半桥或其它拓扑结构的IGBT功率模块，通常包含两个IGBT单元及对应的反并联续流二极管。

• 关键电气参数：

  • 电压等级： 通常为中等电压等级，如3300V。

  • 电流等级： 具体电流值需根据模块后缀确定，例如可能为数百安培。

  • 开关频率： 针对工业传动应用优化，平衡了开关损耗与性能。

• 封装与机械特性：

  • 封装形式： 采用成熟的压接式或螺栓式标准封装，具有良好的热传导性和机械强度。

  • 端子类型： 主端子为大功率铜排或螺栓端子，控制端子为插针或弹簧端子。

• 热特性： 设计有低热阻的绝缘金属基板，需配合散热器和冷却系统（风冷或水冷）使用。

• 工作结温： 最高工作结温（Tvjop）通常可达150°C，确保高温下的可靠性。

优势与特点

1. 高功率密度与可靠性： ABB 3BHB012961R0002 5SHX2645L0006 采用ABB成熟的IGBT芯片技术和优化的内部布局，在紧凑的体积内实现了高功率输出，同时其工业级设计确保了在振动、温度循环等应力下的长寿命和高可靠性。

2. 低开关损耗与导通损耗： 先进的芯片技术使得该模块具有较低的饱和压降和开关损耗，有助于提升整个变流系统的效率，降低运行能耗和散热需求。

3. 优异的短路耐受能力： 模块设计具备良好的短路承受能力（SCSOA），能够在故障发生时提供一定的保护窗口，为上层控制保护电路的动作争取时间，提高了系统的鲁棒性。

4. 易于安装与维护： 标准化的机械尺寸和接口设计，使得 ABB 3BHB012961R0002 5SHX2645L0006 在作为备件更换时非常方便，减少了设备停机时间。清晰的端子标识也简化了接线工作。

5. 广泛的驱动兼容性： 该系列模块与市场上多种主流的IGBT驱动器兼容，为系统设计者和维修工程师提供了灵活性。ABB也提供与之匹配的专用驱动板，以发挥其最佳性能。

应用领域与案例

ABB 3BHB012961R0002 5SHX2645L0006 主要应用于需要大功率、高可靠性电能变换的工业领域。

• 案例一：矿山提升机传动系统

  • 应用： 大型矿井提升机的中压变频驱动。

  • 角色： 在多电平或交直交变频器的功率单元中，5SHX2645L0006 模块作为核心开关元件，负责精确控制电机转矩和速度，实现重载罐笼的平稳、高效和可靠提升。

• 案例二：船舶电力推进系统

  • 应用： 大型货轮或工程船的吊舱式推进器（Azipod）变频驱动。

  • 角色： 在船舶中压变频器内，该模块承担着将发电机电力转换为可调频调压电源的任务，驱动推进电机，其高可靠性和紧凑设计对于空间受限、环境恶劣的船用场合至关重要。

• 案例三：大型风机水泵变频节能改造

  • 应用： 钢铁、水泥厂的大型风机或水泵的变频调速。

  • 角色： 作为ABB ACS 1000等中压变频器内的标准功率模块，3BHB012961R0002 是实现电机无级调速、大幅降低设备能耗的核心执行部件。其稳定的性能保障了关键工艺风机/水泵的连续运行。

与竞品对比

与英飞凌（Infineon）、三菱（Mitsubishi）或赛米控（Semikron）的同类电压/电流等级的IGBT模块相比，ABB 3BHB012961R0002 5SHX2645L0006 的优势在于：

• 在ABB传动系统内的完美匹配： 作为ABB原装备件，它在ABB品牌的变频器（如ACS800, ACS1000）中具有最佳的电气匹配性、热匹配性和控制兼容性，能完全复现设备出厂时的性能与可靠性。

• 工业耐用性口碑： ABB HiPak系列在重工业领域应用历史悠久，以其在恶劣工况下的出色耐久性而闻名，尤其在矿山、冶金等振动大、温差大的场合。

• 系统级支持： 购买ABB原装模块，通常能获得更完整的应用技术支持，包括散热设计建议、驱动参数推荐等，这对于非标或改造项目尤为重要。

选型建议与注意事项

1. 精确型号匹配： 更换功率模块时，必须核对原设备上的模块铭牌，确保 3BHB012961R0002 和 5SHX2645L0006 的完整型号与之一字不差。任何字母或数字的差异都可能代表电压、电流等级或内部结构的重大不同，强行替换会导致设备损坏。

2. 检查配套组件： 更换模块前，必须检查并清洁散热器表面，更换导热硅脂和所有紧固螺栓（如有必要）。同时，强烈建议检查与之相连的驱动板、吸收电容和母排是否有损坏迹象。

3. 防静电与规范安装： IGBT模块对静电敏感，操作时必须佩戴防静电手环，并确保工作台接地良好。安装时需使用扭矩扳手，严格按照手册规定的顺序和力矩值紧固螺栓，确保良好的电接触和热接触。

4. 驱动参数验证： 更换新模块后，在上电前务必核实变频器或驱动器的相关参数设置（如死区时间、驱动电阻、保护阈值等）是否正确，最好能恢复到出厂默认值后根据新模块特性进行微调。
