ABB 3BHB013085R0001 5SHY3545L0009

产品概述

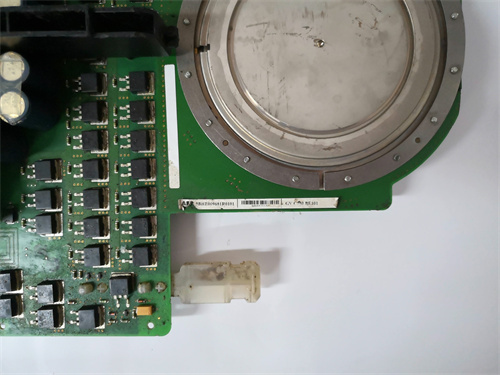

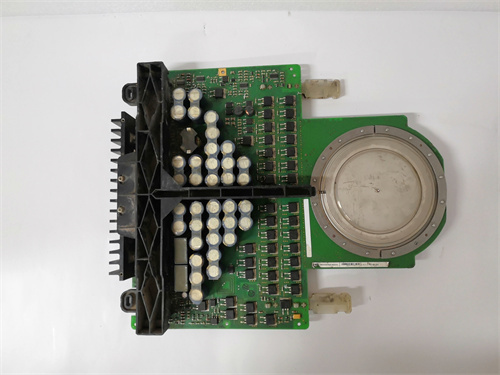

ABB 3BHB013085R0001 5SHY3545L0009 是一组应用于ABB高性能电力电子系统中的核心功率半导体器件。具体而言，5SHY3545L0009 是一个高压大电流的绝缘栅双极型晶体管（IGBT）模块，而3BHB013085R0001 则是该IGBT模块在特定驱动系统（如ACS 8000系列）中对应的备件物料号或特定配置代码。这个IGBT模块是ABB中压变频器、静态无功补偿装置或直流输电换流阀等大型装备中实现高效电能转换的“心脏”部件。作为ABB原装的核心功率组件，ABB 5SHY3545L0009 模块以其卓越的开关特性、高可靠性和坚固的封装，为最严苛的工业与电力应用提供了性能保障。关于此模块的详细数据手册和应用说明，可访问ABB半导体产品中心进行查询。

产品参数

• 产品型号组： ABB 3BHB013085R0001 (备件/配置号) 与 ABB 5SHY3545L0009 (IGBT模块型号)

• 组件类型： 高压IGBT功率模块（通常为两电平或三电平拓扑中的半桥或斩波模块）

• 电压与电流等级： 模块额定电压通常在4500V或更高等级，额定电流可达数百至上千安培，具体参数需查阅官方数据手册。

• 技术特点：

  • 芯片技术： 采用ABB先进的沟槽栅场终止型IGBT和CAL二极管芯片技术，实现低开关损耗和高可靠性。

  • 封装： 工业标准的高压模块封装，具备低电感设计，集成NTC温度传感器。

  • 绝缘等级： 具备高绝缘耐压能力，满足系统对主回路绝缘的要求。

• 开关特性： 针对中压应用优化，在指定的开关频率下具有优异的损耗平衡。

• 工作结温： 最大额定结温通常为150°C或更高。

• 适用平台： 设计用于ABB的ACS 8000系列中压变频器及其他特定的大功率变流设备。

优势与特点

1. 顶尖的半导体技术与性能： ABB 5SHY3545L0009 IGBT模块采用了ABB自有晶圆厂生产的最新代芯片技术。其沟槽栅设计带来了更低的导通压降和开关损耗，而场终止层则优化了关断特性，使得该模块在效率和开关频率之间达到最佳平衡，从而提升了整个变流系统的效率和功率密度。

2. 无与伦比的可靠性： 专为要求极端可靠性的重工业应用设计。模块在材料、焊接工艺和封装技术上经过严格验证，具有出色的功率循环和温度循环能力，能够承受频繁的负载波动和热应力，平均无故障时间极长。

3. 优化的系统集成性： 作为ABB大型传动系统原装设计的一部分，ABB 3BHB013085R0001 模块在电气参数、热性能和机械接口上与配套的驱动器、散热器和母排完美匹配。这种深度集成确保了最小的寄生电感、最优的散热路径和最简便的安装维护，这是非原装模块无法比拟的。

4. 完善的保护与监测接口： 模块集成负温度系数热敏电阻，可实时监测模块基板温度，为主控制系统提供关键的保护和预警信号，防止IGBT因过热而损坏。

5. 支持高可用性系统： 该等级的高可靠性IGBT是构建冗余并联、N+1配置等高端高可用性电力电子系统的基石，广泛应用于不能接受意外停机的关键流程。

应用领域与案例

ABB 3BHB013085R0001 5SHY3545L0009 这类高压IGBT模块专为超大功率和关键电力转换应用而设计。

• 应用领域：

  • 大功率中压传动： 用于驱动矿山的大型球磨机、水泥厂的回转窑、船舶电力推进、高速动车组牵引系统的主变频器。

  • 能源与电力传输： 应用于柔性交流输电系统、静态同步补偿器、高压直流输电的换流阀。

  • 重工业： 大型轧钢机主传动、矿井提升机的主驱动变频器。

  • 测试与科研： 兆瓦级功率回馈式负载、电网模拟器。

• 应用案例：
  在某大型船舶的电力推进系统中，主推进电机由一套ABB ACS 8000系列中压变频器驱动。该变频器的每个功率单元内部都使用了多个5SHY3545L0009 IGBT模块来构建三相逆变桥。在长达数年的航行中，这些模块承受着海洋环境的振动、盐雾以及复杂的负载变化。ABB 5SHY3545L0009 模块凭借其坚固的封装和稳定的电气特性，确保了推进系统可靠、低噪、高效运行。一次预防性维护中，系统预警某个功率单元温度趋势异常，维护人员根据备件清单3BHB013085R0001 订购了对应模块进行更换，成功避免了潜在故障，保障了船舶的航行安全与计划。

与竞品对比

• 与英飞凌、富士电机等品牌同等级IGBT模块对比： 各大品牌在最高电压电流等级的产品上各有技术侧重。ABB 5SHY3545L0009 的核心优势在于其与ABB自身顶级传动系统的垂直整合。其电气特性与ABB驱动器门极驱动参数、保护逻辑、散热设计经过了共同仿真和测试，达到了“1+1>2”的系统级最优性能。

• 与替代兼容模块或拆机件对比：

  • 性能与安全鸿沟： 非原装模块的芯片来源、内部焊接工艺、老化状态完全未知，其标称参数往往无法保证，是系统安全运行的巨大隐患。使用此类模块极易导致变频器炸机，造成远超过模块本身价值的二次损害。

  • 系统匹配性： 即使是同一型号的IGBT，不同生产批次的动态参数也可能有细微差异。原装ABB 3BHB013085R0001 备件能保证与系统中其他并联模块的最佳均流和同步，而兼容件则可能破坏这种平衡，导致个别模块过载提前失效。

  • 服务与追溯： 原装模块享有完整的技术支持和质量追溯，而兼容件无任何保障。

选型建议与注意事项

1. 绝对精确的型号匹配： 必须依据原设备制造商提供的备件清单或故障模块上的原始标签，完整确认3BHB013085R0001 和 5SHY3545L0009 型号。严禁仅凭外形相似或电压电流等级接近进行替换。

2. 专业安装与力矩控制： IGBT模块的安装是精密作业。必须使用定扭矩扳手，严格按照手册规定的顺序和力矩值紧固安装螺钉和主端子螺钉。力矩不足或过大都会导致接触电阻增大或损坏模块，引发过热或故障。

3. 严格的静电与操作防护： IGBT为静电敏感器件，在拿取、储存和安装过程中，必须佩戴防静电手环，在防静电工作台上操作，避免用手直接触碰驱动端子。

4. 完善的散热与接触处理： 安装前需清洁散热器表面和模块基板，均匀涂抹指定型号和厚度的导热硅脂。确保模块与散热器之间无缝隙、无污物，以最大化散热效率。

5. 根本原因分析与测试： 更换IGBT模块后，绝不能立即上电。必须彻底排查导致原模块损坏的根本原因，如驱动板故障、母线短路、冷却失效等。修复所有问题后，需在专业指导下进行低电压测试和波形观测，确认新模块及驱动电路工作正常，方可投入运行。
