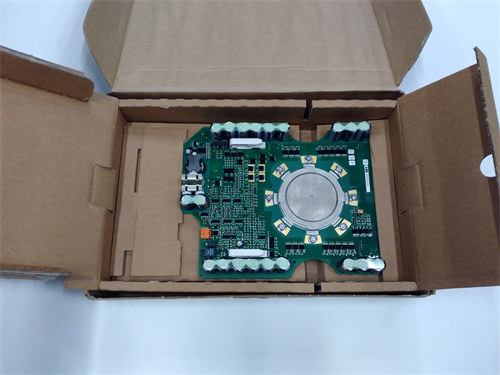

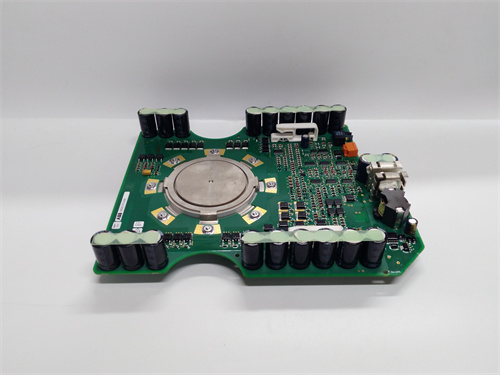

ABB 3BHB020538R0001 5SHX1060H0003

产品概述

ABB 3BHB020538R0001 5SHX1060H0003 是ABB公司为其大功率电力电子设备提供的一组核心功率半导体备件标识。其中，5SHX1060H0003 是IGBT（绝缘栅双极型晶体管）功率模块的具体型号，而3BHB020538R0001 是该模块在特定传动系统（如ACS 6000、ACS 8000系列）或工业应用中的唯一备件物料号。这个IGBT模块是构建中压变频器、静止无功补偿器等高功率变流装置的关键元件，负责执行高电压、大电流的开关动作，实现电能的精确转换与控制。选择原装正品的ABB 5SHX1060H0003 模块，是确保大型工业驱动和电力系统稳定、高效、可靠运行的根本保障。关于其详细的技术参数，您可访问ABB半导体官方资料库进行查询。

产品参数

• 产品型号组： ABB 3BHB020538R0001 (备件号) 与 ABB 5SHX1060H0003 (IGBT模块型号)

• 组件类型： 高压大电流IGBT功率模块

• 电压与电流等级： 该模块属于高压系列，典型额定电压可能在3300V或更高，额定电流可达数百安培。精确参数需参照官方数据手册。

• 技术特点：

  • 芯片技术： 采用ABB先进的IGBT芯片和发射极控制二极管技术，实现低导通损耗和优化的开关特性。

  • 封装设计： 工业标准压接式或螺栓式封装，具有低内部电感，集成NTC温度传感器用于热管理。

  • 绝缘能力： 具备高隔离耐压，确保主电路与控制电路的安全隔离。

• 开关频率： 针对中压大功率应用优化，通常在几百赫兹至一千赫兹范围内具有最佳损耗表现。

• 工作结温： 最高允许结温通常为150°C，具备较强的过载和短时运行能力。

• 典型应用平台： ABB ACS 6000, ACS 8000系列中压变频器及其他大功率电力电子装置。

优势与特点

1. 卓越的电能转换效率： ABB 5SHX1060H0003 模块采用了优化的IGBT和二极管芯片对，通过精心设计的封装和内部布局，最大限度地降低了导通压降和开关损耗。这意味着变频器或变流装置在运行时发热更少，系统整体效率更高，直接为用户带来显著的节能效益。

2. 极高的功率密度与可靠性： 该模块在单一体积内实现了高电压和大电流的承载能力，有助于设备制造商设计出结构更紧凑的功率柜。其工业级的封装材料和工艺确保了模块在严酷的温度循环和机械振动条件下，依然能保持长期的电气与机械稳定性，平均无故障时间长。

3. 完美的系统兼容性与匹配性： 作为ABB 3BHB020538R0001 备件指定的原装模块，它与ABB相应变频器平台的门极驱动单元、散热器、母排及保护电路进行了深度匹配测试。这种从芯片到系统的垂直整合，确保了开关过程的平稳性、均流性以及保护响应的快速性和准确性，这是任何第三方兼容件无法比拟的。

4. 集成的热管理与诊断： 模块内置的NTC温度传感器提供了直接、准确的热点监测，使控制系统能够实时监控模块温度，并在过热前采取降载或报警等保护措施，有效防止因过热导致的意外故障。

5. 支持苛刻的负载工况： 该等级模块设计用于承受重工业中常见的负载突变、频繁启停和短时过载，为矿山提升机、轧机主传动、大型压缩机等关键设备提供了坚固的动力核心。

应用领域与案例

ABB 3BHB020538R0001 5SHX1060H0003 这类高压IGBT模块是超大功率电气传动和电力控制领域的基石。

• 应用领域：

  • 大功率工业传动： 用于驱动水泥回转窑、矿山球磨机、港口重型起重机、船舶电力推进系统的主变频器。

  • 能源与电力系统： 应用于高压直流输电换流阀、静止同步补偿器、大功率风力发电变流器。

  • 重型机械： 轧钢机、大型锻压机的主电机驱动。

  • 特种电源与测试： 兆瓦级感应加热电源、电网模拟器及大型电机测试平台。

• 应用案例：
  在某大型现代化钢铁厂的厚板热轧生产线上，精轧机的主传动电机由多套ABB ACS 6000中压变频器并联驱动。每台变频器的功率单元内部都使用了多个5SHX1060H0003 IGBT模块。在轧制过程中，电机负载在秒级内剧烈变化，这对功率器件的动态性能和可靠性提出了极限挑战。ABB 5SHX1060H0003 模块凭借其优异的开关特性，确保了轧机在高速轧制时的力矩精度和响应速度。一次计划检修中，预防性诊断发现某模块的温升曲线异常，工厂立即根据备件号3BHB020538R0001 订购了新模块进行更换，避免了潜在的因器件失效导致的整条生产线非计划停机，保障了连续生产。

与竞品对比

• 与其他一线品牌（如英飞凌、三菱）同等级模块对比： 在顶级性能层面，各品牌互有优势。ABB 5SHX1060H0003 的核心竞争力在于其与ABB自身传动系统的“原生”匹配。其电气参数（如饱和压降、开关速度）与ABB专有的门极驱动技术协同优化，实现了系统级的最高效率和可靠性。

• 与仿制品或翻新件对比： 风险对比悬殊。

  • 性能与安全： 仿制模块的芯片来源、内部键合线工艺、绝缘材料均不可靠，参数往往虚标，在实际工作中极易因过热、过压而击穿，引发炸机风险，可能损坏昂贵的驱动板、母排甚至整机。

  • 系统匹配： 即使能短暂工作，其动态参数（如开关延迟、导通特性）的离散性也会破坏多模块并联的均流平衡，导致个别模块长期过载而提前失效。

  • 无保障： 无任何质量保证、技术支持和安全认证，一旦发生事故，责任无法追溯。

选型建议与注意事项

1. 精确的型号与备件号双重确认： 必须严格按照原设备图纸、备件清单以及故障模块上的实物标签，核对5SHX1060H0003 和 3BHB020538R0001 两个号码。严禁凭经验或外观相似进行替换。

2. 遵循专业的安装规范： IGBT模块的安装是精密作业。必须使用定扭矩扳手，按照手册规定的力矩和顺序分步紧固主端子和安装螺钉。清洁接触面并均匀涂抹指定导热硅脂，确保热阻最小化。

3. 全面的根本原因分析： IGBT模块失效 rarely是孤立事件。更换前，必须彻底检查导致其损坏的原因：驱动信号是否正常？保护电路是否动作？散热系统（风扇、水路）是否有效？母线是否有短路或松动？排除所有隐患后再安装新模块。

4. 执行严格的更换后测试： 新模块安装后，切勿直接全压上电。应在专业指导下，使用专用测试设备（或变频器自带的测试功能）进行低电压测试，观察驱动波形和模块状态，确认一切正常后方可投入运行。

5. 静电与存储防护： 模块为静电敏感器件，操作时需佩戴防静电腕带，存放于防静电包装中。
