ABB 3BHB020720R0002 5SHY3545L0016

发布时间：2026-01-07 09:25人气：

产品概述

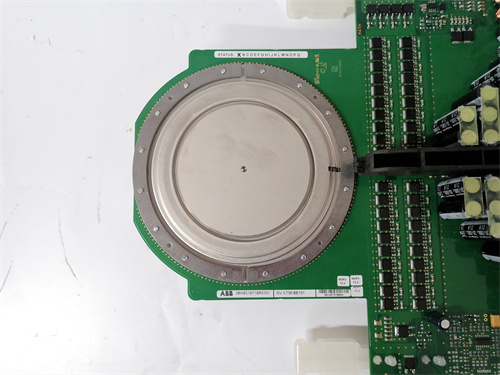

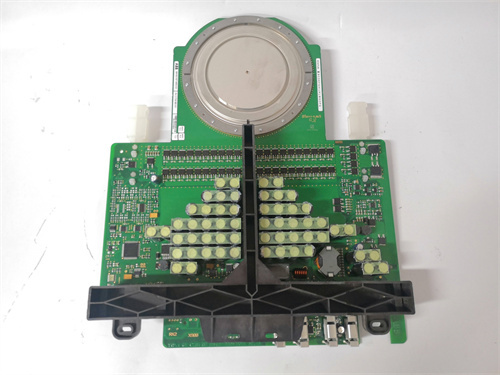

ABB 3BHB020720R0002 5SHY3545L0016 是ABB公司旗下高压大功率半导体产品线中的一款核心组件，属于其业界知名的SSHY/HiPak系列IGBT（绝缘栅双极型晶体管）功率模块。该模块设计用于超高功率、中高电压的工业电能转换场合，是构建重型工业传动、大型能源转换及电力牵引系统的关键开关器件。ABB 3BHB020720R0002 5SHY3545L0016 采用了ABB先进的芯片微沟槽技术和优化的封装工艺，旨在实现极低的功率损耗、卓越的散热性能和无与伦比的运行可靠性。它不仅是ABB ACS 6000等特大型中压变频器及定制化大功率变流装置的标准核心部件，也是全球顶级OEM厂商在极端应用领域的首选。对于从事超大型驱动设备维护和电力电子系统设计的专业人员而言， ABB 3BHB020720R0002 5SHY3545L0016 代表了功率半导体技术的巅峰水平，是保障兆瓦级关键动力系统稳定运行的基石。

产品参数

品牌与型号： ABB 3BHB020720R0002 / 5SHY3545L0016
产品系列： ABB SSHY (HiPak) IGBT功率模块系列。
模块类型：半桥或其他标准拓扑的高压大电流IGBT模块，通常内含两个IGBT单元及反并联续流二极管。
关键电气参数：
- 集电极-发射极电压（Vces）：通常为4500V等级，适用于中高压场合。
- 额定集电极电流（Ic）：根据“L0016”等后缀编码确定，属于该电压等级下的高电流型号，可达上千安培级别。
- 最大允许结温（Tvjop/max）：通常为150°C，确保高温下的稳定工作与长寿命。
封装与机械特性：
- 封装形式：工业标准压接式或高强度螺栓式封装，提供优异的导热路径和强大的机械完整性以承受热循环应力。
- 端子设计：主功率端子为大截面铜排或重型螺栓端子，确保极低电感连接；门极驱动为可靠的插针或弹簧端子。
热特性：模块底部为高性能绝缘金属基板，具有极低的热阻，必须配合高效的水冷散热器或强力风冷系统使用。

优势与特点

极限功率处理能力： ABB 3BHB020720R0002 5SHY3545L0016 代表了同电压等级下的顶级电流处理能力，专为应对最严苛的负载冲击和连续满载运行而设计，是兆瓦级以上超大功率应用的理想选择。
业界领先的效率：采用ABB最新的微沟槽栅极和薄晶圆技术，该模块实现了极低的导通压降（Vce(sat)）和优化的开关能量（Eon/Eoff），从而将通态损耗和开关损耗降至最低，显著提升整个变流系统的能源效率。
超凡的坚固性与可靠性：专为承受工业环境中的极端电热应力而打造。其强大的短路承受能力（SCSOA）、出色的热循环寿命和抗振动设计，确保了在矿山、冶金、船舶推进等恶劣工况下的超长使用寿命和近乎为零的意外故障率。
卓越的并联均流特性：模块制造工艺的高度一致性，使得多个 5SHY3545L0016 模块可以非常稳定、可靠地直接并联工作，轻松构建功率等级达数十兆瓦的巨型变流系统，满足最顶级的功率需求。
完善的驱动与保护生态系统： ABB提供与之完美匹配的高性能门极驱动单元（如SD315、TD350系列），这些驱动板经过专门优化，能充分发挥模块性能，并提供快速可靠的过流、过压及短路保护。选择原装的 ABB 3BHB020720R0002 5SHY3545L0016 意味着获得从芯片到系统级的完整性能与可靠性保障。

应用领域与案例

ABB 3BHB020720R0002 5SHY3545L0016 专门用于对功率等级、效率和可靠性有极端要求的超大功率工业和能源领域。

案例一：巨型矿用自卸车电传动系统
- 应用： 400吨级以上电动轮矿用自卸车的牵引变流器。
- 角色：在车辆的交流电驱动系统中，多个并联的 5SHY3545L0016 模块构成逆变核心，将柴油发电机产生的电能转换为精确控制的大型牵引电机所需的变频变压电源，承受频繁的启动、制动和重载爬坡的巨大电流冲击。
案例二：大型船舶电力推进（全电推）
- 应用：破冰船、豪华游轮或大型LNG运输船的全船电力推进变频器。
- 角色：作为推进变流器的核心功率开关，该模块负责将船舶电站的电力转换为驱动推进电机的可控电源。其极高的功率密度和可靠性对于在空间有限、维护困难的远洋环境中保障船舶动力至关重要。
案例三：特高压直流输电（HVDC）换流阀
- 应用：柔性直流输电（VSC-HVDC）站中的模块化多电平换流器（MMC）子模块。
- 角色：在MMC的每个子模块中，3BHB020720R0002 作为核心开关器件，通过精确的投切控制，合成高质量的高压直流波形。其超高的电压等级和可靠性是保障整个电网互联工程稳定运行的基础。

与竞品对比

与英飞凌（Infineon）的FZ系列、三菱电机（Mitsubishi Electric）的CMH系列或西码（Westcode）等品牌同等级的超高压大电流IGBT模块相比，ABB 3BHB020720R0002 5SHY3545L0016 的核心优势在于：

在超大型传动系统中的绝对主导地位：在矿业、船舶、特大功率风机等ABB传统优势领域，其产品经过最严酷工况的验证，市场占有率和用户信任度极高，是事实上的行业标准之一。
性能与可靠性的极致平衡： ABB在追求低损耗、高频率的同时，从未牺牲其产品在工业环境下的长期可靠性和坚固性，这在需要设备数十年如一日稳定运行的关键基础设施中价值巨大。
垂直整合的系统级优势：作为少数能提供从IGBT芯片、模块、驱动到完整传动系统解决方案的供应商，ABB能确保其功率模块在自身系统中发挥出100%的设计性能，并提供无与伦比的全生命周期技术支持。

选型建议与注意事项

精确无比的型号匹配：对于此类超高价值、超高功率的模块，型号的准确性是生命线。必须确保采购的 3BHB020720R0002 和 5SHY3545L0016 与原始设计图纸或损坏模块的铭牌信息完全一致，包括所有字母、数字和版本号。
全面的系统性检查与评估：更换模块前，必须对整个功率单元进行彻底检查：评估散热器水路是否通畅、洁净；检测母排绝缘和连接面；测试吸收电容、均压电阻和驱动板状态。任何外围部件的微小缺陷都可能导致价值数十万的新模块在瞬间损坏。
极其严格的安装工艺：安装过程要求极高的专业性。必须使用经过校准的精密扭矩工具，严格遵循手册规定的紧固顺序、力矩值和次数（通常需要多次交叉循环紧固）。安装面的平整度、清洁度和导热脂的涂抹必须完美无瑕。
驱动系统与保护参数的再验证：新模块安装后，必须使用示波器等工具验证门极驱动波形的正确性（幅度、上升/下降时间、死区）。同时，必须复核并测试变流器控制柜内的所有保护功能（过流、过压、di/dt保护等）的阈值和响应时间。
仅通过官方顶级渠道采购：鉴于其极端重要性和高价值，严禁通过非授权渠道购买。必须通过ABB公司或其全球核心合作伙伴采购，以获得绝对可靠的正品、完整的质量保证、以及可追溯的原厂技术支持。详情可查询 ABB 3BHB020720R0002 5SHY3545L0016。
由顶尖专家执行操作：此类设备的维护操作必须由具备高压大功率电力电子设备维修资质和丰富经验的顶尖工程师团队执行，并严格遵守最高等级的电工作业安全规范。首次上电应在严格的监控和防护措施下进行。
