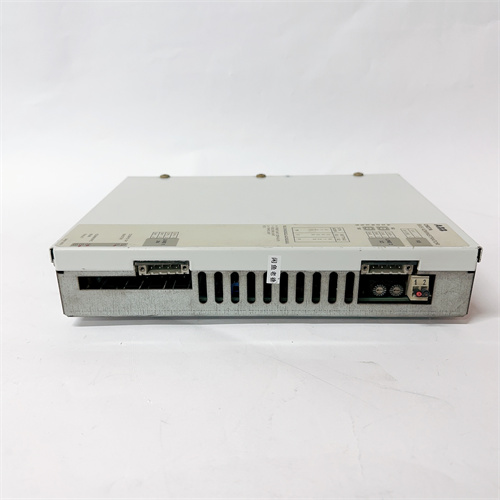

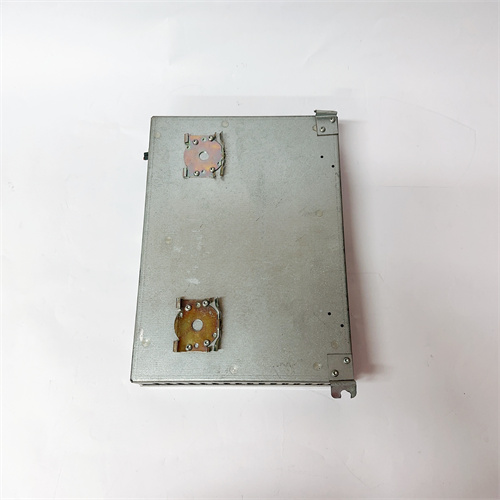

ABB 3BSE017457R1 CI627A AF100

产品概述

ABB 3BSE017457R1 CI627A AF100 是一款ABB公司为工业自动化系统设计的关键通信接口模块。该产品是ABB AC 800M系列高性能可编程控制器（PLC）或System 800xA分布式控制系统（DCS）的重要组成部分。具体而言，CI627A 是一款现场总线通信接口模块，支持AF 100通信协议。AF 100是ABB为其自动化系统开发的、高性能的现场总线网络，专为过程自动化和需要高确定性、高可靠性的应用而设计。ABB CI627A 模块作为控制器与AF 100网络之间的桥梁，使得AC 800M控制器能够作为主站或从站接入该高速网络，实现与其他控制器、I/O站或智能设备的高速数据交换。选择原装可靠的ABB 3BSE017457R1模块，是构建基于ABB专有高速网络的集成自动化解决方案的关键。您可以通过ABB系统800xA产品资料库查找该模块的相关技术文档。

产品参数

• 产品型号： ABB 3BSE017457R1 (物料号) / CI627A (通信接口型号)

• 通信协议： AF 100 (ABB Advant Fieldbus 100)

• 所属系统： ABB AC 800M 控制器系列 或 System 800xA DCS。

• 模块类型： 现场总线通信接口模块

• 主要功能： 使AC 800M控制器能够连接至AF 100总线网络，实现控制器间、控制器与远程I/O站之间的实时、确定性数据通信。

• 物理接口： 通常通过光纤或双绞线连接至AF 100网络，具体取决于模块的物理层配置。

• 网络拓扑： 支持总线型、星型或环网拓扑，提供高度的网络配置灵活性。

• 数据传输速率： AF 100网络支持高速的数据传输，以满足实时控制需求。

• 冗余支持： AF 100网络本身支持介质冗余，通过CI627A模块可以构建高可用性的通信路径。

• 诊断功能： 提供网络状态、连接质量、错误计数等诊断信息。

优势与特点

1. 确定性的高性能通信： AF 100总线专为工业过程控制设计，提供了确定性的、低延迟的通信性能。通过ABB CI627A模块接入此网络，可以确保关键的控制数据和状态信息在控制器、操作站和I/O设备之间以可预测的速度可靠传输，这对于快速闭环控制和复杂的协调控制至关重要。

2. 高度的系统集成与协同： AF 100是ABB自动化生态系统中的核心网络之一。使用ABB 3BSE017457R1 CI627A模块，可以无缝地将AC 800M控制器集成到基于Advant或System 800xA的现有工厂架构中，实现新老系统的平滑融合和数据共享，最大限度地保护用户的既有投资。

3. 强大的网络诊断与可靠性： 该模块和AF 100网络提供深入的诊断功能，便于监控网络健康状态、定位通信故障和优化网络性能。其设计考虑了工业环境的苛刻要求，具备良好的抗干扰能力和可靠性，确保了长期稳定运行。

4. 灵活的网络配置与扩展： 支持多种网络拓扑和灵活的扩展能力。通过AF 100网络和CI627A模块，可以方便地扩展系统的控制范围和I/O容量，将分布在广大区域的控制设备连接成一个统一的整体。

5. 为关键应用提供冗余解决方案： AF 100网络支持介质冗余，结合冗余的控制器配置，可以为不允许中断的关键过程应用构建高可用性的通信和控制架构，极大地提升了整个系统的可用性。

应用领域与案例

ABB 3BSE017457R1 CI627A AF100 模块主要应用于已经部署或计划部署ABB Advant或System 800xA系统，并需要利用AF 100高速总线网络进行集成的中大型流程工业和基础设施项目。

• 应用领域：

  • 大型过程工业： 石油化工、天然气处理、大型水厂/污水厂中，连接中央控制器与多个远程过程控制站。

  • 电力行业： 火力发电厂的DCS系统，用于连接锅炉、汽机、电气各单元的控制系统。

  • 造纸与冶金： 生产线的分布式控制系统，协调各工艺段控制器。

  • 基础设施： 大型楼宇或园区的集中监控系统，连接分散的子站。

• 应用案例：
  在一个大型现代化炼油厂的催化裂化装置中，其控制系统采用ABB System 800xA。为了将反应器、分馏塔、压缩机房等多个工艺区域的本地控制器（AC 800M）紧密集成，形成一个统一协调的控制整体，项目采用了AF 100光纤环网作为骨干控制网络。每个区域的AC 800M控制器都通过CI627A模块接入该环网。ABB CI627A模块确保了各控制器之间数以万计的工艺数据点（如温度、压力、阀门开度）能够以毫秒级的速度同步交换，实现了全装置的先进过程控制和连锁保护。当网络需要扩展新增一个硫回收单元时，只需通过ABB 3BSE017457R1模块将新控制器接入现有的AF 100环网，即可实现快速集成，充分体现了该通信方案的灵活性和可扩展性。

与竞品对比

• 与通用工业以太网（如EtherNet/IP）方案对比： 通用工业以太网更开放，兼容设备多。AF 100是ABB的优化专用网络，在确定性和与ABB DCS/PLC系统（特别是较早期Advant系统）的深度集成、实时性能优化及特定行业（如电力）的应用经验上具有独特优势。CI627A是实现这种深度集成的关键。

• 与PROFIBUS DP/PA等现场总线对比： PROFIBUS是开放的国际标准，设备选择丰富。AF 100在数据吞吐量、网络规模和确定性方面通常优于传统现场总线，更适合作为中型到大型系统的主干控制网络。它代表了ABB在特定历史时期的高性能网络解决方案。

• 与ABB其他通信模块（如CI854用于PROFINET）对比： CI627A专用于AF 100协议，不可替代。选择哪种通信模块完全取决于工厂现有的网络架构和未来的网络战略。在已大量使用AF 100的工厂中，CI627A是必要且最优的扩展和备件选择。

选型建议与注意事项

1. 明确现有网络架构： 选择CI627A模块的前提是，您的工厂自动化系统已经基于或计划基于ABB的AF 100总线网络。必须首先确认现有网络类型和拓扑结构。

2. 兼容性核查至关重要： 必须严格确认CI627A模块与您现有的AC 800M控制器型号、硬件版本以及AF 100网络的规格（如光纤类型、传输速率）完全兼容。不同时期的AF 100网络可能有细微差异。

3. 专业的网络规划与安装： AF 100网络的规划（如终端电阻设置、光纤熔接、网络配置）需要专业知识和工具。强烈建议由ABB或具备资质的系统集成商进行设计和实施。

4. 充分利用诊断工具： 学习使用ABB系统软件中提供的AF 100网络诊断工具，定期监控网络负载、错误率和各节点状态，这对于维护一个健康的控制网络至关重要。

5. 备件策略： 对于依赖AF 100网络运行的关键工厂，应为关键的通信节点（如主控制器所在的CI627A模块）储备备件。3BSE017457R1是标准的备件物料号。

6. 通过官方授权渠道采购： 鉴于其对系统通信的核心作用和技术专业性，必须通过ABB官方或其授权分销商（参考ABB系统800xA产品资料库）进行采购。这确保了获得正品、正确的技术指导以及与现有系统无缝集成的保障。非官方渠道的模块可能存在兼容性问题且无法获得有效的技术支持。
