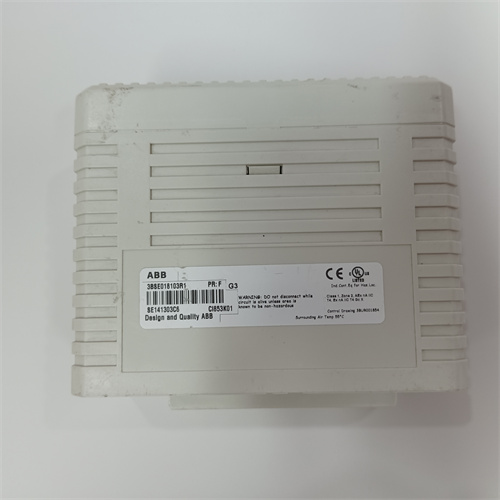

ABB 3BSE018103R1 CI853K01

产品概述

ABB 3BSE018103R1 CI853K01 是ABB公司为其工业自动化旗舰产品——AC 800M系列高性能可编程自动化控制器（PAC）设计的一款关键通信接口模块。该模块属于ABB S800 I/O系统与AC 800M控制器之间的重要桥梁，专门用于实现控制器与采用Profibus现场总线协议的远程I/O站、智能仪表、驱动装置及其他第三方设备的高速、确定性数据交换。ABB 3BSE018103R1 CI853K01 作为Profibus DP/V1主站模块，能够高效管理整个Profibus网络，确保控制指令的可靠下发和过程数据的实时采集。对于构建分布式、模块化的大型自动化系统，特别是在需要集成大量支持Profibus标准设备的制造业和过程工业中， ABB 3BSE018103R1 CI853K01 是实现系统灵活扩展和高效集成的核心通信枢纽。

产品参数

• 品牌与型号： ABB 3BSE018103R1 / CI853K01

• 产品系列： ABB AC 800M 系列通信接口模块。

• 模块类型： Profibus DP 主站通信模块。

• 关键接口与协议：

  • 总线接口： 提供一个9针D-Sub型（RS-485）Profibus DP接口，支持符合EN 50170标准的网络。

  • 协议支持： 完整支持Profibus DP-V0和DP-V1协议，可实现循环数据交换和非循环通信服务（如参数化、诊断）。

  • 传输速率： 自动或手动设置，支持9.6 kbps 至 12 Mbps的标准波特率。

• 性能与规格：

  • 最大站数： 支持连接多达125个从站（实际数量受扫描时间和配置影响）。

  • 数据交换量： 支持大量的输入/输出数据交换（每个从站可达244字节输入/输出）。

  • 集成方式： 通过高速背板总线与AC 800M控制器（如PM861, PM862）直接耦合。

• 配置与诊断：

  • 通过ABB Control Builder M工程软件进行硬件组态和网络参数设置。

  • 需导入从站设备的GSD（设备数据库）文件。

  • 模块提供状态LED指示灯，并可访问详细的从站诊断信息。

• 电源要求： 由AC 800M控制器基架或本地电源供电。

• 工作环境：

  • 工作温度： 0°C 至 +60°C。

  • 防护等级： IP20，需安装于控制柜内。

优势与特点

1. 高性能的Profibus DP主站能力： ABB 3BSE018103R1 CI853K01 提供了强大的Profibus网络管理性能，能够确保在复杂的多从站网络环境下，保持快速、确定性的数据循环交换，满足实时控制应用的需求。其对DP-V1的支持允许进行高级的参数设置和诊断。

2. 与AC 800M控制器的深度集成： 该模块并非独立网关，而是作为控制器的一个智能扩展。这意味着Profibus网络上的I/O数据可以直接映射到控制器的过程映像区，访问延迟极低，编程时如同使用本地I/O一样便捷，实现了真正意义上的无缝集成。

3. 卓越的系统可靠性与诊断功能： 模块设计坚固可靠，支持网络诊断和详细的从站级诊断。工程师可以通过工程软件轻松监控整个Profibus网络的状态，快速定位通信中断、从站故障或配置错误，极大缩短了系统调试和维护时间。

4. 灵活的拓扑结构与扩展能力： 支持总线型、树型等标准Profibus拓扑，方便根据工厂布局灵活布线。通过 CI853K01，可以轻松地将分布在现场的数十甚至上百个I/O站、驱动器、传感器集成到一个统一的控制系统中，实现高度模块化和分布式的架构。

5. 简化的工程与维护流程： 在ABB统一的Control Builder M工程环境中，可以完成从硬件配置、网络组态到数据映射的所有工作。使用标准的GSD文件，使得集成第三方Profibus设备变得规范化，降低了工程复杂性。

应用领域与案例

ABB 3BSE018103R1 CI853K01 广泛应用于需要利用Profibus网络进行分布式控制的自动化领域。

• 案例一：汽车制造焊装生产线

  • 应用： 连接分布在生产线上的数十个机器人控制器、焊枪控制器、安全光幕和RFID读码器。

  • 角色： 作为主站，CI853K01 高速、同步地采集所有设备的状态数据，并下发焊接程序号和动作指令，确保生产节拍和工艺精度。其可靠的通信是生产线高效、稳定运行的基础。

• 案例二：大型水处理厂分布式I/O系统

  • 应用： 将地理分散的曝气池、沉淀池、加药间的远程I/O站集成到中央控制室。

  • 角色： 通过 3BSE018103R1 CI853K01 模块构建厂区级Profibus-DP网络，可靠地采集各工艺单元的仪表数据（流量、液位、水质）和控制现场设备（泵、阀），实现全厂集中监控和分散控制。

• 案例三：包装机械多轴同步控制

  • 应用： 协调伺服驱动器、视觉系统、温度控制器等设备。

  • 角色： 在该模块管理的Profibus网络上，实现对各从站设备的精确时钟同步和高速数据交换，确保多个伺服轴之间的严格同步运动，满足高速、高精度的包装工艺要求。

与竞品对比

与西门子S7-300/400系列（通过CP342-5模块）或罗克韦尔自动化ControlLogix（通过Prosoft等第三方网关模块）实现Profibus主站功能相比，ABB 3BSE018103R1 CI853K01 的优势在于：

• 在ABB AC 800M系统内的原生高性能： 作为控制器直连扩展，其数据交换的效率和实时性优于通过背板连接独立通信处理器的方案，也优于通过通用网关进行协议转换的方式。

• 工程环境的高度统一： 配置、编程和诊断完全在ABB原生工程软件内完成，无需切换平台或使用第三方配置工具，保证了工程的一致性和数据完整性。

• 在过程与混合行业的广泛应用验证： ABB AC 800M在流程和混合行业应用广泛，CI853K01 在处理混合了过程I/O和运动控制设备的复杂Profibus网络方面经验丰富。

选型建议与注意事项

1. 网络规划与负载计算： 选型前需详细规划Profibus网络，包括从站数量、每个从站的I/O数据量、网络总长度和所需波特率。计算总线的扫描周期是否满足控制实时性要求。

2. 严格的兼容性与GSD文件准备： 确认所有计划连接的Profibus从站设备与DP-V1/V0标准的兼容性。务必从设备制造商处获取最新版本的GSD文件，以便在工程软件中正确组态。

3. 正确的网络安装与终端电阻： Profibus网络必须使用专用的屏蔽双绞线电缆，屏蔽层需正确接地。网络两端（首端和末端）的从站必须激活终端电阻，这是保证通信质量的关键。

4. 模块版本与固件确认： 核对 CI853K01 模块的硬件版本和所需固件版本，确保其与AC 800M控制器型号及Control Builder M软件版本兼容。

5. 通过授权渠道采购： 建议通过ABB或其授权自动化分销商购买，以确保获得正品、正确的技术文档和GSD文件支持。仿冒模块可能导致通信不稳定或损坏网络。详情请查询 ABB 3BSE018103R1 CI853K01。

6. 专业的调试与诊断： 网络配置完成后，应使用软件中的诊断功能或专用工具（如Profibus总线分析仪）测试网络通信质量，优化波特率等参数。务必保存完整的网络配置和GSD文件库。定期检查网络诊断缓冲区，关注潜在问题。
