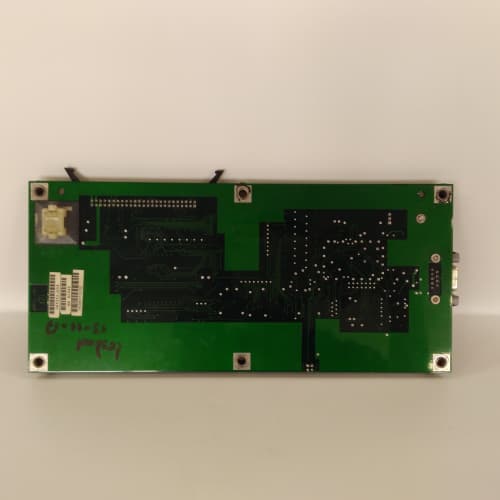

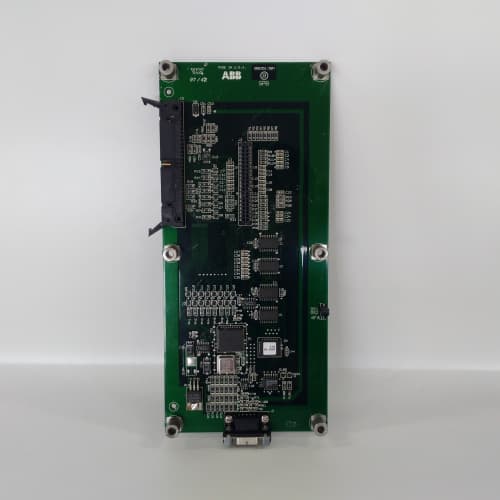

ABB 086345-504

产品描述

ABB 086345-504 是ABB公司为其多系列工业变频器（例如，AC 500/600/700/800系列）或特定中低压传动产品设计的一款关键内部电子控制板卡。这个部件号通常指向一个核心功能模块，例如主控制板、接口板或特定的驱动/控制单元板。该模块集成了微处理器、存储器、通信芯片及外围电路，是整个变频器执行电机控制算法、处理输入/输出信号、实现通讯联网以及执行故障保护逻辑的“大脑”和中枢神经系统。ABB 086345-504 的精确功能定义取决于其所属的变频器具体型号，但其共同点是作为驱动系统的核心处理单元，直接影响着变频器的性能、功能扩展和可靠性。对于该板卡的技术细节和安装指导，请参阅官方支持页面：ABB 086345-504。在维护或升级ABB变频器时，准确识别并更换 086345-504 板卡是恢复设备核心功能的关键步骤。其设计和固件与特定的变频器硬件平台深度集成，确保了控制性能的最优化。

产品参数

• 品牌与系列： ABB， 通常关联于特定型号的AC系列低压变频器

• 产品型号： 086345-504

• 板卡类型： 主控制板 / 驱动控制单元

• 核心处理器： 搭载高性能的数字信号处理器（DSP）或专用微处理器，用于执行矢量控制或直接转矩控制（DTC）等复杂算法。

• 内存： 集成程序存储器和数据存储器，用于存储固件、参数和运行数据。

• 通信接口： 通常板载多种通讯接口，如：

  • 现场总线接口（Profibus DP, Modbus RTU, CANopen等）

  • 以太网接口（可选或内置）

  • 用于连接控制盘或PC工具的串行口（如USB或RS-485）。

• I/O接口： 提供数字量输入/输出（DI/DO）、模拟量输入/输出（AI/AO）以及继电器输出的连接端子或接口。

• 配套组件： 需要与变频器的电源模块、IGBT驱动板、电流/电压检测板等协同工作。

• 固件： 运行ABB专有的变频控制固件，可通过特定工具升级。

优势与特点

1. 强大的核心处理能力： ABB 086345-504 所搭载的处理芯片和算法能够实现高精度的电机控制，提供优异的启动转矩、速度控制精度和动态响应，支持ABB独有的直接转矩控制（DTC）技术，实现无编码器的高性能运行。

2. 丰富的集成功能与可扩展性： 该控制板通常集成了丰富的标准I/O和通讯协议，减少了对外部扩展模块的依赖。同时，通过可选的插拔式通讯卡，可以灵活扩展其他网络协议，适应不同的工厂自动化架构。

3. 高可靠性设计： 采用工业级元器件和严格的制造工艺，具有出色的抗振动、抗温度变化和抗电磁干扰能力。板载完善的硬件诊断和保护电路，可实时监测关键参数，预防故障发生。

4. 便捷的维护与参数管理： 支持通过本地控制盘或PC工具软件（如DriveStudio或ABB Ability™）对 086345-504 板卡及整个变频器进行参数设置、备份、恢复和固件升级，极大简化了调试和维护工作。

5. 与ABB生态系统的无缝集成： 作为ABB传动产品的核心部件，其参数定义、通讯协议和诊断信息与ABB的PLC（如AC 500/800系列）、上位系统及工程工具完美契合，便于实现从驱动到控制的全面集成和能源管理。

应用领域与案例

ABB 086345-504 作为核心控制板，决定了其所属变频器的应用范围，广泛适用于各类需要精确电机速度与转矩控制的场合。

• 应用领域：

  • 物料输送（皮带机、提升机、往复式给料机）

  • 风机与水泵（节能改造、压力与流量控制）

  • 混料与搅拌设备（化工、食品行业）

  • 卷绕与拉丝设备（纺织、金属加工）

  • 压缩机与挤出机

• 应用案例：

  • 在一个大型水泥厂的原料立磨风机驱动系统中，配备有 ABB 086345-504 控制板的高压或大功率变频器负责控制风机转速。该板卡通过处理来自DCS系统的风压设定值和实际风压反馈，精确调节电机输出，保持磨内负压稳定。其快速的动态响应确保了磨机运行的平稳，而板卡自身的可靠性保障了风机这一关键设备的长周期连续运行，对全厂产量至关重要。

与竞品对比

与西门子（Siemens）SINAMICS系列变频器的CU控制单元或罗克韦尔（Rockwell）PowerFlex系列变频器的控制模块相比，ABB 086345-504 所代表的ABB传动平台核心优势在于其控制技术的独特性和在重工业领域的深厚应用经验。

• 优势： ABB的直接转矩控制（DTC）技术无需编码器即可实现卓越的低速转矩和速度控制性能，这在许多应用中简化了系统配置并提高了可靠性。086345-504 板卡是实现这一技术的硬件基石。此外，ABB传动在矿业、水泥、船舶等重载应用的口碑为其带来了显著的信任优势。

• 考量： 在需要极高动态性能和多轴同步的复杂应用（如高端机床）中，部分竞品可能提供更专精的解决方案。此外，对于已大量使用西门子或罗克韦尔PLC系统的工厂，选择同品牌的变频器在网络集成和工程统一性上可能更具便利。

选型建议与注意事项

1. 选型建议：

   • 精确匹配主机型号： ABB 086345-504 必须与变频器的完整型号（如ACS880-01-…）严格对应。不同功率段、不同硬件版本的变频器，其控制板可能不兼容。务必根据原变频器铭牌和备件手册确认。

   • 评估功能需求： 确认所需的标准I/O点数、通讯协议以及是否需要特定的应用宏或可选功能（如安全转矩断开STO），确保所选板卡或以其为核心的变频器型号满足要求。

   • 考虑固件版本： 在更换时，新板卡的出厂固件版本可能需要升级至与现有系统内其他设备或工程参数兼容的版本。

2. 注意事项：

   • 静电防护： 在接触和更换板卡前，必须采取充分的防静电措施，避免静电损坏精密的电子元件。

   • 参数备份： 在拆卸旧板卡 086345-504 前，务必使用控制盘或软件完整备份所有参数设置和宏配置。

   • 断电操作与安装： 确保变频器完全断电，并等待中间直流回路电容放电完毕后，再进行板卡更换。安装时需确保板卡插接牢固，螺丝紧固到位。

   • 上电初始化与参数恢复： 更换新板卡后，首次上电可能需要进行初始化操作，然后恢复之前备份的参数，并进行必要的电机辨识运行。
