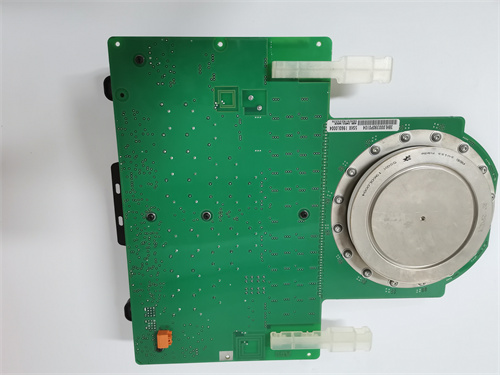

ABB 5SHX1960L0004

产品描述

ABB 5SHX1960L0004 是ABB公司在其革命性的IGCT（集成门极换流晶闸管）技术平台上，为中等电压变频器和柔性交流输电系统（FACTS）应用而设计的一款大功率半导体功率模块。该模块隶属于ABB著名的 5SHX 系列，是采用高压、大电流IGCT作为核心开关器件的复合功率单元。ABB 5SHX1960L0004 模块通常集成了反并联二极管，并可能包含门极驱动电路、直流母线电容、散热基板等关键部件，构成一个紧凑、高功率密度的“电力电子构建块”。它专为高效率、高可靠性的中压驱动（如ACS 2000, ACS 5000, ACS 6000系列变频器）和工业电力系统（如静止无功补偿器SVG、有源滤波器APF）而制造。其设计目标是实现优异的开关性能、低损耗和高过载能力。要深入了解这款高性能功率模块的技术数据，请访问产品页面：ABB 5SHX1960L0004。在构建或维护大型中压传动系统时，正确选型和使用 5SHX1960L0004 模块是确保设备输出功率和系统效率的基础。其坚固的设计使 ABB 5SHX1960L0004 能够承受严苛的工业负载循环。

产品参数

• 品牌与系列： ABB， 5SHX 系列 IGCT 功率模块

• 产品型号： 5SHX1960L0004

• 模块类型： 大功率 IGCT（集成门极换流晶闸管）模块

• 关键器件： 包含一个或多个IGCT芯片及反并联二极管。

• 电压与电流等级：

  • 阻断电压：通常在数千伏等级（如4500V, 5500V）。

  • 额定通态电流（ITAV）：高达数千安培（具体值需依据完整数据表，如1960A）。

• 开关特性： 具备硬开关能力，开关频率适用于中压变频器典型范围（通常数百赫兹），具有低导通损耗和开关损耗。

• 门极驱动要求： 需要配套专用的、高功率门极驱动单元（GDU）提供精确的触发和关断能量。

• 封装与散热： 采用压接式或模块化封装，通常安装在大型水冷或风冷散热器上，以实现高效热管理。

• 保护功能： 模块本身通常内置短路保护（如通过检测di/dt）所需的传感器或设计特性。

优势与特点

1. 极高的功率密度与可靠性： ABB 5SHX1960L0004 基于IGCT技术，相比传统GTO（可关断晶闸管），它集成了门极驱动电路，实现了更紧凑的设计、更快的开关速度和更高的可靠性。其压接式技术提供了双面散热能力，提高了功率密度。

2. 卓越的开关性能与低损耗： IGCT具有类似晶闸管的低导通压降，同时具备晶体管的全控关断能力。这使得 5SHX1960L0004 在导通和开关过程中损耗都较低，从而提升了整个变频系统的效率，特别适用于大功率应用。

3. 强大的过载与短路承受能力： 该模块设计用于应对工业负载的冲击和电网波动，具有优异的过电流和浪涌承受能力。其固有的快速关断特性也使其在发生短路时能够被有效保护。

4. 简化系统设计： 作为高度集成的功率模块，它简化了主电路布局，减少了外部元件数量。配合ABB专用的门极驱动单元和控制系统，形成了一个经过充分验证的、可靠的功率级解决方案。

5. 长生命周期与可维护性： ABB为此类工业级功率产品提供长期的技术和备件支持。模块化设计使得在维护时能够相对方便地更换整个功率单元 5SHX1960L0004，减少停机时间。

应用领域与案例

ABB 5SHX1960L0004 专为要求高功率、高可靠性和高效率的重型工业应用设计。

• 应用领域：

  • 重工业传动（矿山球磨机、水泥窑主传动、港口大型起重机）

  • 能源与电力（大型风机泵类变频节能、抽水蓄能电站变速运行）

  • 冶金（轧钢机主传动、高炉鼓风机）

  • 船舶推进（电力推进系统）

  • 电力系统（静止同步补偿器STATCOM、铁路牵引供电）

• 应用案例：

  • 在一个千万吨级煤矿的主井提升机系统中，由多台采用 ABB 5SHX1960L0004 功率模块的中压变频器（如ACS 6000）驱动同步电机。这些模块以极高的可靠性承受着提升机频繁启停、重载下放的巨大功率变化和转矩冲击。其高效的性能确保了提升系统运行平稳，并显著降低了能耗，是矿井安全生产和高效运营的核心动力保障。

与竞品对比

与西门子（Siemens）的IGBT高压模块（如用于Sinamics GL150/SM150的模块）或三菱电机（Mitsubishi Electric）的HV-IGBT模块相比，ABB 5SHX1960L0004 所代表的IGCT技术路线有鲜明的特点。

• 优势： 在超高功率（兆瓦级）、中低开关频率的应用中，IGCT通常具有比同电压等级的IGBT更低的导通损耗和更高的过载能力，系统效率可能更高。5SHX1960L0004 及其代表的ABB中压传动在矿业、冶金等极端重载领域拥有极强的口碑和市场份额。

• 考量： IGBT技术在开关频率、驱动简便性以及中等功率密度方面更具优势，使得基于IGBT的变频器在体积和动态响应上可能更灵活。IGCT需要更复杂的门极驱动和吸收电路。技术选择取决于具体的应用场景、功率等级和性能优先级。

选型建议与注意事项

1. 选型建议：

   • 严格遵循主机设计： ABB 5SHX1960L0004 是作为特定型号中压变频器的核心备件而存在的。选型必须完全依据原变频器制造商（OEM）提供的备件手册和图纸，不可自行跨型号替代。

   • 确认电气参数匹配： 即使是备件，也需要核对电压等级（如直流母线电压）、电流额定值（ITAV, ITSM）是否与原模块完全一致。

   • 考虑配套系统： 确认现有的门极驱动单元（GDU）、散热系统、吸收电路是否与新的 5SHX1960L0004 模块兼容。

2. 注意事项：

   • 专业操作与安全： 功率模块涉及高压高能，拆卸、安装和测试必须由经过高压作业培训的专业人员在设备完全断电、放电并确认安全后进行。

   • 静电与机械防护： 处理模块时需佩戴防静电手环，避免触碰电气触点。小心搬运，防止跌落或碰撞损坏陶瓷绝缘和内部结构。

   • 散热界面处理： 安装时，必须严格按照扭矩要求紧固，并涂抹指定型号和厚度的导热硅脂，确保散热性能。

   • 驱动与测试： 更换后，必须对门极驱动信号进行测试和校准，然后在低压下进行整机功能测试，逐步上电，确保系统工作正常。
