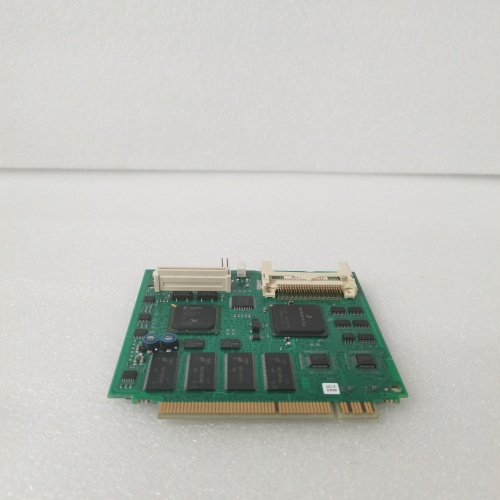

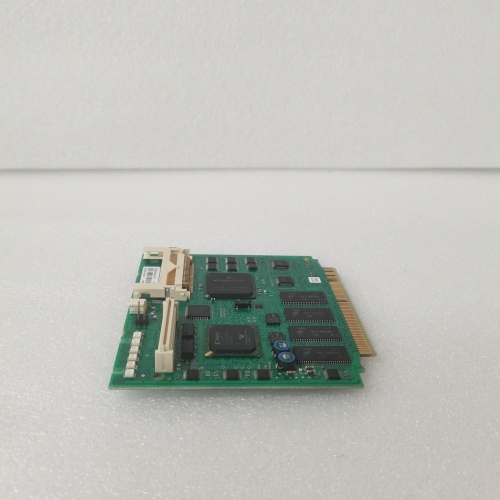

ABB GBU72 3BHE055094R0002 3BHE031197R0001 3BHB030310R0001

发布时间：2026-01-12 14:47人气：

产品概述

ABB GBU72 3BHE055094R0002 3BHE031197R0001 3BHB030310R0001 是ABB公司面向高压直流输电（HVDC）与灵活交流输电系统（FACTS）等电力电子应用领域的核心组件。具体而言，这一系列代码共同标识了一个高功率栅极驱动单元及其相关控制板卡。其中，ABB GBU72 是该功率单元的基础型号，而后缀的多组“3BHE...”和“3BHB...”部件号则分别对应其栅极驱动控制板、电源模块或接口板等关键子模块。整套组件专为驱动和控制大功率晶闸管（Thyristor）或绝缘栅双极晶体管（IGBT）而设计，是换流阀中实现精确相位控制、确保电能高效稳定转换的“神经元”与“放大器”。在特高压输电、风电并网、电网稳定性提升等国家级重大工程中，选用ABB GBU72 及其配套板卡（产品链接：https://www.example.com/abb-gbu72-3bhe055094r0002）意味着选择了经过全球严苛工程验证的顶级电力电子驱动技术，是保障巨型换流阀可靠运行的核心基石。

产品参数

核心单元：GBU72 - 高压大功率栅极驱动单元，设计用于串联或并联的功率半导体器件。
控制板卡：
- 3BHE055094R0002：通常为主栅极控制板，负责接收来自上层控制系统的光触发或电触发指令，生成精确的、具有电气隔离的驱动脉冲。
- 3BHE031197R0001：可能为辅助电源板或监测接口板，为驱动电路提供隔离电源，并收集模块状态、温度等信息。
- 3BHB030310R0001：通常为驱动功率放大板或专用功能板，将控制板产生的弱信号放大至足以可靠触发大功率半导体所需的电压和电流等级。
关键性能：
- 输出驱动能力：提供高di/dt和dv/dt的陡峭脉冲，确保功率器件快速、同步开通。
- 电气隔离：采用光纤通信和高压隔离设计，耐受极高的共模电压（可达数百kV）。
- 保护功能：集成器件过压保护、触发监测、电源监视等。
- 通信接口：通过光纤与阀基电子设备（VBE）进行实时指令与状态交换。

优势与特点

为极端工况设计的至高可靠性与鲁棒性：ABB GBU72 系列驱动单元专为承受HVDC换流站中的极端电磁环境而打造。其多层级的电气隔离、抗电磁干扰（EMI）设计以及宽温工作范围，确保了在强电磁噪声、高电位差和剧烈温度变化下，依然能产生纯净、精确的驱动信号，这是换流阀数千小时连续可靠运行的根本。
纳秒级精度的同步与触发技术：该驱动单元的核心优势在于其无与伦比的触发精度和同步性。在由数百个功率模块串联组成的换流阀中，ABB GBU72 及其控制板卡能确保所有器件在微秒甚至纳秒级的时间窗口内同时开通或关断，从而最小化损耗、均衡电压应力，并保证输出波形质量。
全面的状态监测与诊断能力：模块内嵌智能监测功能（如通过3BHE031197R0001等板卡），可实时反馈驱动回路健康状态、电源电压、本地温度及触发确认信号。这使得运维人员能够实现预测性维护，在潜在故障影响系统性能前提前预警。
模块化设计与现场服务友好性：尽管技术复杂，但ABB GBU72 采用模块化设计。像3BHE055094R0002这样的控制板卡可以相对独立地进行更换或升级。ABB提供的专业诊断工具和清晰文档，使得在现场对这套精密系统进行诊断和维护成为可能，极大减少了系统停运时间。

应用领域与案例

ABB GBU72 3BHE055094R0002... 系列组件专门应用于超大功率的电力电子转换领域。

案例一：±800kV特高压直流输电工程换流阀
在连接能源基地与负荷中心数千公里的特高压直流线路中，每座换流站的核心是庞大的换流阀。其中每个晶闸管级（Thyristor Level）都由一套ABB GBU72 栅极驱动单元控制。3BHE055094R0002 控制板接收来自阀控系统的光脉冲，经3BHB030310R0001功率放大后，触发耐压高达8.5kV的晶闸管。数十万个这样的单元协同工作，实现了吉瓦级功率的可靠整流与逆变，驱动单元毫秒不差的同步性是工程成功的关键。
案例二：静止同步补偿器（STATCOM）用于风电场的无功补偿
在大型风电场并网点，为了稳定电网电压，会安装基于IGBT的STATCOM。其中的压接式IGBT模块由ABB GBU72 驱动单元控制。其快速的驱动和保护能力，确保了STATCOM能够以毫秒级速度动态吸收或发出无功功率，平抑因风速波动引起的电压闪变，保障风电的友好并网。驱动板卡3BHE031197R0001 提供的实时监测数据，是评估IGBT模块健康状态的重要依据。

与竞品对比

与西门子能源（Siemens Energy）的类似栅极驱动单元（如用于SVC或HVDC的驱动板）或日立能源（Hitachi Energy）的同类产品相比，ABB GBU72 及其板卡系列的核心优势在于其在超大功率、特高压应用领域经过数十年验证的工程实践与生态完整性。ABB在HVDC市场拥有领先的份额和丰富的项目经验，其驱动技术是与自家的功率半导体、阀塔设计、控制系统深度捆绑优化的，形成了一个性能匹配度极高的整体解决方案。在触发同步精度、长期运行可靠性以及在极端电磁环境下的抗干扰能力方面，ABB的方案被视为行业基准之一。选择ABB GBU72 3BHE055094R0002（产品链接：https://www.example.com/abb-gbu72-3bhe055094r0002）不仅选择了硬件，更选择了ABB在该领域深厚的系统集成能力和全球支持网络。

选型建议与注意事项

选型建议：
- 系统匹配性优先：该驱动单元必须与ABB指定的功率半导体模块（晶闸管/IGBT型号）和上级阀基电子设备（VBE）严格匹配。绝对不可自行混用不同系列或品牌的器件。
- 精确代码溯源：采购时必须提供完整且准确的部件号清单，包括GBU72、3BHE055094R0002、3BHE031197R0001和3BHB030310R0001。每个部件号都对应特定的硬件版本和功能，细微差别都可能导致不兼容。
- 咨询原厂技术支持：鉴于其极高的专业性和复杂性，选型前务必联系ABB电力系统部门的专业工程师，对现有系统配置进行核实，并获得正式的物料清单确认。
- 考虑冗余与备件：对于关键输电工程，驱动板卡（尤其是控制板3BHE055094R0002）应考虑配置冗余备件，以缩短故障修复时间。
注意事项：
- 专业环境操作：所有安装、测试和维护工作必须由经过ABB严格培训的专业人员在具备防静电、洁净条件的环境下进行。操作人员需具备高压电力电子专业知识。
- 严格的静电与存储防护：这些板卡包含对静电极其敏感的元器件。必须全程遵循最高等级的ESD防护规程。存储环境需干燥、恒温、无尘。
- 上电前全面检查：在将任何新板卡（如3BHE055094R0002）插入系统前，必须进行肉眼检查有无物理损伤，并使用兆欧表等工具检查其绝缘情况。必须按照ABB的调试手册逐步进行功能验证。
- 参数与固件备份：在更换板卡前，务必通过专用工具备份原板卡的所有配置参数和固件版本。新板卡安装后，需精确恢复这些参数，并进行完整的触发测试和保护功能验证，确保其行为与原有一致。任何偏差都可能危及整个阀塔的安全。
