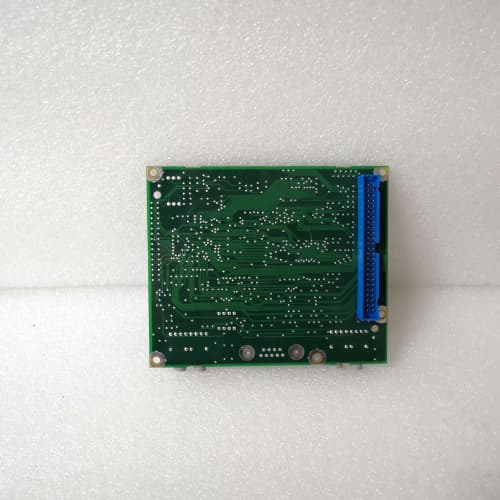

ABB 3ASC25H204

产品概述

ABB 3ASC25H204 是ABB公司为其 AC500系列 可编程逻辑控制器（PLC）设计的一款关键通信与接口模块。该模块属于AC500系统 PM5xx 系列I/O系统的一部分，专门用于实现高性能的现场总线通信。具体而言，ABB 3ASC25H204 是一款 PROFIBUS DP主站接口模块。它作为AC500 PLC与分布式PROFIBUS DP从站网络之间的核心通信网关，使控制器能够高效、可靠地管理和交换数据，从而构建灵活、扩展性强的分布式自动化系统。这款3ASC25H204模块是AC500系列接入主流工业现场总线网络、实现设备级集成的标准解决方案。

产品参数

• 产品型号： 3ASC25H204

• 品牌： ABB

• 所属系统： AC500 PLC 系列 / PM5xx 可编程I/O系统

• 模块类型： PROFIBUS DP 主站接口模块

• 通信协议： PROFIBUS DP V0/V1，符合 EN 50170 标准。

• 物理接口： 提供1个隔离的RS-485接口，用于连接PROFIBUS DP网络。

• 传输速率： 自适应或可配置，支持9.6 Kbps 至 12 Mbps 的标准PROFIBUS DP速率。

• 主站功能： 作为DP主站（1类），能主动轮询和管理总线上的DP从站设备。

• 最大从站数： 可连接多达125个DP从站（实际数量受总线配置和性能限制）。

• 数据交换能力： 支持周期性数据交换和非周期性服务（如读取诊断、参数化）。

• 诊断功能：

  • 模块状态LED指示灯。

  • 支持通过PROFIBUS DP协议获取详细的从站诊断信息。

  • 可通过ABB工程软件进行网络监控和故障诊断。

• 配置方式： 使用ABB Automation Builder工程软件进行硬件组态、从站GSD文件导入、I/O数据映射等。

• 安装方式： 模块化设计，安装在PM5xx I/O系统的底板或机架上。

• 电源要求： 通过PM5xx系统背板供电。

优势与特点

1. 高效的分布式I/O集成： ABB 3ASC25H204 作为PROFIBUS DP主站，使AC500 PLC能够轻松连接分布在工厂各处的远程I/O、驱动装置、传感器等从站设备，实现集中控制、分散布线的现代化架构，大幅节省布线成本和维护工作量。

2. 与AC500生态系统的无缝兼容： 作为ABB原装模块，ABB 3ASC25H204 与AC500 PLC硬件和Automation Builder软件平台深度集成。配置、编程和诊断在同一环境中完成，保证了项目的工程效率、系统稳定性和长期可维护性。

3. 强大的网络管理与诊断： 该模块不仅提供通信功能，还具备完善的网络管理能力。工程师可以方便地监控总线状态、诊断从站故障，并利用PROFIBUS DP的非周期通信服务对智能从站进行参数设置，提升了系统的智能化管理水平。

4. 高可靠性与工业级设计： 设计符合严格的工业环境要求，具备良好的抗干扰和电气隔离性能，确保在复杂的工业现场中通信稳定可靠。

5. 灵活的扩展能力： 通过PROFIBUS DP网络，可以轻松扩展系统的I/O点数，并集成支持DP协议的第三方设备，为系统升级和改造提供了极大的灵活性。

应用领域与案例

ABB 3ASC25H204 模块广泛应用于采用AC500 PLC并需要集成PROFIBUS DP网络的工业自动化项目。

• 应用领域：

  • 汽车制造生产线（焊装、涂装、总装）

  • 物料输送与包装系统

  • 水处理与污水处理厂

  • 食品饮料加工与包装机械

  • 工厂基础设施（能源管理、空调系统）

• 应用案例：
  在一个汽车装配车间的输送线控制系统中，中央控制器采用ABB AC500 PLC。为了控制分布在长达数百米输送线上的多个电机驱动站和传感器站，系统配置了 ABB 3ASC25H204 PROFIBUS DP主站模块。该模块通过一条PROFIBUS DP总线，连接了沿线的多个远程I/O从站（用于采集光电开关、急停按钮信号）和变频器从站（用于控制输送带电机）。3ASC25H204 模块周期性地与所有从站交换数据，将现场状态实时上传给PLC，并将PLC的速度指令下发至各变频器，实现了高效、可靠的分布式同步控制。

与竞品对比

• vs. 纯本地I/O扩展： 本地I/O受限于距离和布线成本。3ASC25H204 支持的PROFIBUS DP网络是实现长距离、高密度分布式I/O的经济高效方案。

• vs. 其他现场总线主站模块（如Modbus RTU）： PROFIBUS DP具有更高的通信速率、确定性和更丰富的设备行规，更适合于对实时性要求高、设备种类复杂的自动化系统。3ASC25H204 是AC500平台接入这一主流网络的标准化选择。

• vs. 第三方PROFIBUS DP主站网关： 第三方网关虽然可能连接不同品牌的PLC，但通常缺乏与ABB控制系统在工程软件、诊断和性能优化上的深度集成。原装 3ASC25H204 模块能提供更优的整体系统性能和更便捷的维护体验。

选型建议与注意事项

1. 确认系统兼容性： 确保 3ASC25H204 模块与所使用的AC500 CPU型号、PM5xx底板型号及Automation Builder软件版本完全兼容。

2. 网络规划与组态： 设计PROFIBUS DP网络拓扑，规划从站地址（确保唯一性），计算总线的通信负载和所需波特率。在Automation Builder中正确导入所有从站的GSD文件并进行硬件组态。

3. 总线安装规范：

   • 必须使用符合PROFIBUS标准的屏蔽双绞线（类型A）。

   • 网络的首端和末端必须连接有源的终端电阻。

   • 确保屏蔽层在控制柜端单点接地。

4. 诊断与维护： 充分利用模块指示灯和软件中的诊断视图来监控网络健康状态。在增加或更换从站时，必须离线修改硬件配置并重新下载至控制器。

5. 备件策略： 对于关键生产线，建议将 3ASC25H204 模块作为关键备件储备。更换模块后，可能需要重新下载硬件配置。注意记录原模块的固件版本和配置参数。
