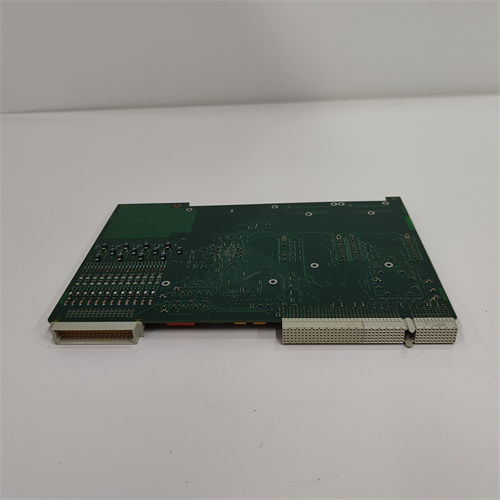

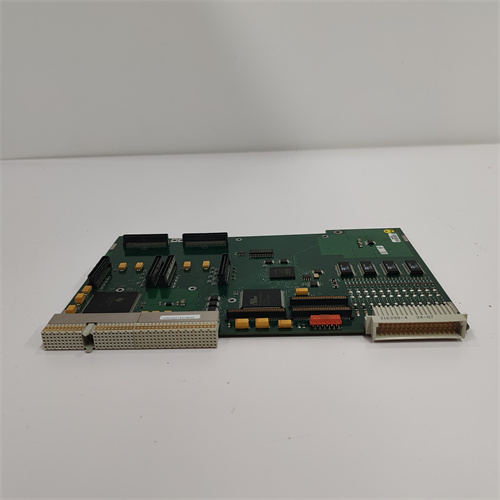

ABB 1MRK002133-ABR02

产品描述

ABB 1MRK002133-ABR02 是ABB集团旗下电网自动化业务单元（原ABB继电器部门）为其REF600系列智能馈线保护装置（IED）开发的一款高性能通信与功能扩展模块。该模块通常作为REF600系列保护装置的附件，通过增强其通信接口能力，使得保护装置能够灵活接入现代工业以太网系统或特定的现场总线网络。在变电站自动化、工业电力分配和可再生能源发电并网等应用中，1MRK002133-ABR02 模块充当了关键桥梁角色，它将REF600装置采集的精确电气测量数据、保护动作事件及设备状态信息，可靠地传输至上级监控系统（SCADA）或分布式控制系统（DCS）。通过部署此模块，用户能够构建一个集成度更高、数据可视性更强的智能配电网络，实现对中低压馈线的远程监控、高级诊断和高效维护。在ABB的二次设备生态系统中，ABB 1MRK002133-ABR02 是提升传统保护装置智能化水平和互联互通能力的关键组件。

产品参数

• 产品系列：ABB REF600 系列馈线保护与控制装置

• 模块类型：通信扩展模块/接口模块

• 适用主机：专为REF600系列特定型号的保护装置设计（如REF601， REF611， REF615等），需确认机械和电气兼容性。

• 主要通信接口：

  • 以太网接口：通常提供双端口10/100Base-TX RJ45以太网，支持TCP/IP协议栈。

  • 支持的标准协议：

    • IEC 61850：支持变电站自动化核心标准IEC 61850-8-1 MMS，实现设备间的互操作和高级数据模型交换。

    • Modbus TCP：广泛用于与SCADA、PLC或第三方系统的集成。

    • DNP3 over TCP/IP：在北美等地区广泛使用的SCADA协议。

    • 可能同时支持其他协议（如IEC 60870-5-104， PROFINET等，取决于具体模块版本）。

• 同步功能：可能集成支持IEEE 1588精密时间协议（PTP），用于变电站内的纳秒级时间同步。

• 电气隔离：通信端口与装置内部电路之间具有高压电气隔离，确保安全。

• 安装方式：直接插接或安装在REF600保护装置的侧面或背面专用扩展槽位上。

• 供电：通常由主机REF600装置通过内部连接器供电。

• 工作温度：-25°C 至 +70°C（典型工业/户外温度范围）。

• 认证：符合相关电磁兼容性（EMC）和工业环境标准。

优势与特点

1. 无缝的IEC 61850集成能力：ABB 1MRK002133-ABR02 最核心的优势是赋予REF600系列装置强大的IEC 61850通信能力。这使得REF600能够作为智能电子设备（IED）无缝融入现代化的数字化变电站架构，实现高效的GOOSE（面向通用对象的变电站事件）通信和MMS（制造报文规范）数据建模，为状态监测和高级应用奠定基础。

2. 面向未来的通信灵活性：通过单一模块支持多种主流工业协议（如IEC 61850， Modbus TCP， DNP3），为用户提供了极大的集成灵活性。无论面对新建的数字化变电站还是旧系统的改造升级，都能轻松实现与不同品牌上位系统的互联。

3. 增强的数据可访问性与诊断：高速以太网连接使得大量实时数据（如波形记录、事件顺序记录SOE、电能质量数据）能够被快速访问和分析，支持基于条件的预测性维护，减少计划外停机。

4. 简化工程与配置：作为ABB原厂扩展模块，它与REF600装置以及ABB的继电器配置工具（如PCM600）完全集成。工程师可以在统一的软件环境中完成保护功能和通信参数的全套配置，降低工程复杂度。

5. 高可靠性设计：秉承ABB在电力保护领域的技术积淀，该模块采用工业级设计，确保在变电站严苛的电磁环境中长期稳定运行。

应用领域与案例

• 应用领域：应用于需要智能化监控和高效运维的电力配电系统，包括：工业厂区配电（如石化、汽车、数据中心）、商业建筑综合体、公共设施（水处理、机场）、可再生能源（风电、光伏）升压站、以及传统变电站的数字化改造。

• 应用案例：在一个大型数据中心的10kV中压配电系统中，为保障服务器供电的绝对可靠，每条馈线均配备了ABB REF615保护装置。通过为每台REF615加装ABB 1MRK002133-ABR02 通信模块，所有保护装置通过光纤以太网接入站控层的IED网。监控中心的SCADA系统通过IEC 61850 MMS协议，可以实时读取每条线路的电流、电压、功率、断路器状态，并接收精准的时间标签事件记录。当某路发生瞬时故障时，保护动作信息和故障录波文件能瞬间上传，帮助运维人员快速定位和分析原因，极大提升了供电系统的可管理性和恢复速度。

与竞品对比

• 与西门子（Siemens）SIPROTEC 4系列通信模块对比：西门子SIPROTEC 4同样支持强大的IEC 61850通信。ABB 1MRK002133-ABR02 的优势在于其作为 REF600系列这一经典且应用广泛平台的“升级套件” ，为存量巨大的REF600用户提供了平滑过渡到数字化变电站的便捷路径，保护了既有投资。两者在核心通信性能上相当，选择常取决于用户现有保护装置的品牌和型号。

• 与施耐德电气（Schneider Electric）MiCOM P系列通信选件对比：施耐德MiCOM P系列在通信功能上同样完备。1MRK002133-ABR02 的核心竞争力在于其与 ABB PCM600工程工具链的深度整合 以及在全球电力行业，特别是在中高端工业和基础设施市场中的强大品牌认知度和服务网络。

• 核心优势总结：ABB 1MRK002133-ABR02 的核心竞争力在于其成功地将 “经典成熟的保护平台” 与 “现代开放的数字通信标准” 相结合。它不仅是通信接口，更是REF600装置从“保护继电器”进化为“智能电网节点”的赋能器。

选型建议与注意事项

• 选型建议：

  1. 主机装置精确匹配：必须首先确认您要扩展的REF600保护装置的具体型号和硬件版本。不同型号的REF600可能对应不同的通信模块版本，订货号1MRK002133-ABR02 是关键标识。

  2. 通信协议需求确认：明确上层系统（SCADA， DCS， 变电站后台）要求使用的通信协议（IEC 61850， Modbus TCP， DNP3等），并确认该模块支持所需协议。

  3. 网络规划：规划好变电站或配电室的网络拓扑、IP地址分配、VLAN划分（如果使用），并确保网络交换机支持所需的协议（如PTP， VLAN）。

  4. 软件版本协调：确认REF600装置的固件版本与1MRK002133-ABR02 模块的固件版本，以及工程配置软件PCM600的版本相互兼容。

• 注意事项：

  1. 专业配置：IEC 61850等协议的配置较为复杂，涉及CID/SCD文件生成和导入，建议由经过培训的工程师使用PCM600软件进行。

  2. 安装与接线：按照手册指导进行模块的物理安装和网络接线，确保连接牢固。光纤连接需注意清洁端面。

  3. 网络安全：当设备接入以太网时，必须实施适当的网络安全策略，如防火墙、访问控制列表（ACL）、禁用不必要服务端口等。

  4. 时间同步：若需高精度事件顺序记录，需规划并配置好全站的时间同步系统（如通过PTP或IRIG-B）。

  5. 备件与文档：采购时索取并保存好技术手册和配置指南。更换模块后，可能需要重新下载配置。
