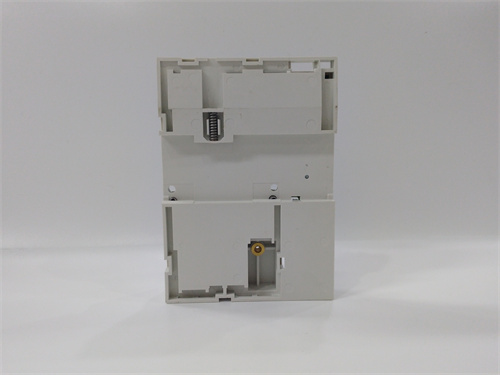

ABB TB711F 3BDH000365R0001

产品描述

ABB TB711F 3BDH000365R0001 是ABB集团为其工业自动化系统（尤其是其AC 800M系列高性能控制器）设计的一款高密度数字量输入模块。该模块是ABB S800 I/O系列远程或本地I/O站的重要组成部分，专门用于将来自现场设备（如按钮、限位开关、接近传感器、继电器触点等）的开关量信号（24V DC）高速、可靠地采集并传输给控制器。在大型、复杂的工业控制系统中，例如化工厂、电厂或制造生产线，使用ABB TB711F这类高密度模块可以显著优化控制柜空间，减少布线复杂度，并提高系统的I/O点容量。其模块化设计和强大的诊断功能，确保了信号采集的准确性和系统的可维护性。作为ABB原厂认证的I/O模块，TB711F 3BDH000365R0001 是实现离散量控制回路精确感知的关键组件。

产品参数

• 产品系列：ABB S800 I/O 系列

• 模块类型：高密度直流数字量输入模块

• 输入类型：直流漏型/源型（Sink/Source）通用输入，通常为24V DC。

• 通道数量：高密度配置，通常为32通道（16点一组，共两组）。

• 额定输入电压：24V DC

• 逻辑“1”信号范围：通常为15-30V DC（具体参见手册）。

• 逻辑“0”信号范围：通常为0-5V DC。

• 输入电流：典型值约5-10mA每通道。

• 响应时间：快速，通常在毫秒级（如开启/关闭延迟<1ms）。

• 电气隔离：通道组之间（通常以16点为一组）以及通道与背板总线之间具有光耦隔离。

• 诊断功能：

  • 通道状态LED指示（每个通道一个指示灯）。

  • 模块级电源和通信状态指示。

  • 可选的断线或短路检测（取决于具体型号和配置）。

• 连接方式：通过可插拔的前连接器（通常为螺钉端子或弹簧端子排）进行现场接线。

• 安装方式：卡装在标准S800 I/O基座单元上（如SA811F， SA831F等）。

• 通信：通过Profibus DP、PROFINET、Modbus TCP/IP或ABB专用总线（如S800 I/O总线）与控制器通信，具体取决于所使用的通信接口模块。

• 工作温度：-25°C 至 +70°C（宽工业温度范围）。

• 防护等级：IP20（适用于控制柜内安装）。

优势与特点

1. 高密度与空间效率：ABB TB711F 3BDH000365R0001 在一块标准尺寸的模块上提供了32个输入点，极大地节省了控制柜空间，减少了所需模块数量和基座单元，降低了硬件成本和布线复杂度。

2. 卓越的可靠性与信号质量：采用工业级元器件和设计，信号阈值稳定，抗干扰能力强（高噪声免疫力），确保在嘈杂的工业环境中也能准确无误地采集开关信号。通道组隔离有效防止了接地环路和信号串扰。

3. 快速的响应与高性能：毫秒级的响应时间满足了大多数高速顺序控制和事件捕捉的应用需求，确保了控制系统的实时性。

4. 强大的诊断与可视化：每个通道独立的LED指示灯使得现场状态一目了然，极大地方便了调试、故障排查和设备状态监控。模块状态信息可通过控制系统软件（如Control Builder M）进行详细访问。

5. 灵活的集成与热插拔：作为S800 I/O家族的一员，它与ABB AC 800M控制器及其他I/O模块无缝集成。在系统运行且配置允许的情况下支持热插拔更换，最大程度减少停机时间。

6. 全球认证与坚固设计：符合多项国际标准（CE， UL， cUL等），宽温设计适应严苛的工业环境。

应用领域与案例

• 应用领域：广泛应用于需要大量开关信号监测的离散和过程工业，例如：汽车制造、食品饮料包装、物料输送系统、水处理厂、制药机械、矿山以及大型测试设备。

• 应用案例：在一个全自动瓶装饮料生产线上，需要监测数以百计的传感器状态，如瓶身检测、灌装位到位、盖帽完成、标签检测以及各种安全门开关。多个ABB TB711F 3BDH000365R0001 模块被部署在沿线的分布式I/O站中，高速采集所有这些数字量信号，并通过PROFINET网络实时传输给中央AC 800M控制器。控制器据此精确协调灌装机、封盖机、贴标机和码垛机器人的动作。模块的高可靠性和每个通道的独立指示灯，使得维护人员能快速定位如一个瓶检测传感器失效之类的故障，保障生产线的高效连续运行。

与竞品对比

• 与西门子（Siemens）ET 200SP系列数字量输入模块对比：西门子ET 200SP是高度模块化的分布式I/O系统，以紧凑和灵活著称。ABB TB711F的优势在于其在 “与ABB AC 800M控制器及工程软件（Control Builder）深度集成” 方面，提供了统一的配置、诊断和编程体验。在单模块点密度上，两者相当，但选择常取决于核心控制器的品牌生态。

• 与罗克韦尔自动化（Rockwell）Point I/O 或 CompactBlock 系列对比：罗克韦尔方案同样具有高密度和灵活性。TB711F的核心竞争力在于其 “在过程控制（DCS）领域的深厚积累” 和 “在复杂项目中对可靠性和系统集成度的极致追求” 。对于已采用ABB System 800xA或AC 800M作为主架构的大型项目，选择S800 I/O是最自然、风险最低的决策。

• 与通用低成本I/O模块对比：市场上存在更经济的通用品牌。ABB TB711F 3BDH000365R0001 的核心优势在于其 “原厂品质、系统级兼容性、强大的诊断功能和ABB全球服务支持”。在关乎生产连续性和安全性的关键应用中，这些无形价值往往远超初期的硬件价差。

选型建议与注意事项

• 选型建议：

  1. 系统架构确认：确认主控制器是否为ABB AC 800M系列，并规划好I/O站类型（本地或远程）、通信协议和网络拓扑。

  2. 精确计算I/O点数：详细统计所需数字量输入总点数，并考虑未来扩展余量（通常预留10%-20%），以确定所需TB711F模块的数量。

  3. 电源容量核算：计算所有输入点同时导通时的总电流消耗，确保为I/O站供电的24V DC电源有足够容量。

  4. 基座单元匹配：选择与之兼容的S800 I/O基座单元（如SA811F用于单宽模块）。

  5. 环境考虑：确保安装环境的温度、湿度和振动等级在模块规格范围内。

• 注意事项：

  1. 正确接线：严格按照手册接线图区分公共端和输入点，注意电源极性。对于感性负载（如继电器线圈），建议在负载两端并联续流二极管。

  2. 接地与屏蔽：使用屏蔽电缆并实施良好的单点接地，以减少电磁干扰。

  3. 配置与地址分配：在Control Builder M等工程软件中正确配置模块型号、通道属性和I/O地址。

  4. 静电防护：安装和拆卸模块时，需采取防静电措施。

  5. 固件版本：在大型系统中，注意I/O模块固件版本与控制器及工程软件版本的兼容性，必要时进行升级。
