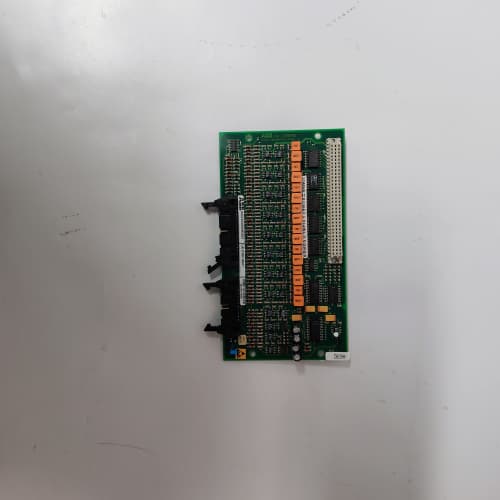

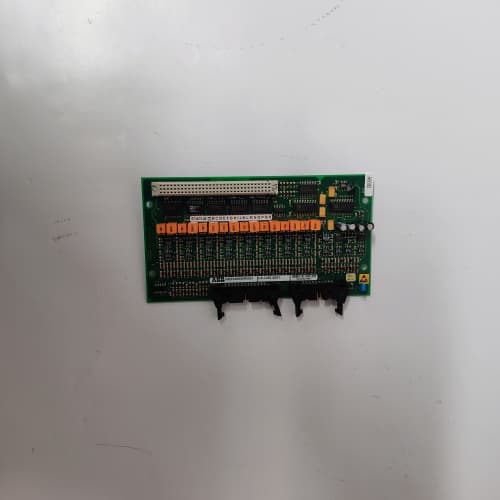

ABB HIES208441R

产品描述

ABB HIES208441R 是ABB集团为其S800 I/O系列 或相关自动化系统设计的一款高可靠性继电器输出模块或数字量输出功能组件。该部件通常用于AC 800M系列控制器或类似系统中，作为远程或本地I/O站的一部分，提供高电流切换能力，用于驱动大功率电磁阀、接触器、电机启动器、指示灯等现场设备。在工业自动化控制系统中，ABB HIES208441R 模块扮演着“强电执行者”的角色，将控制器发出的低压小电流逻辑指令，转换为能够直接驱动大功率工业负载的触点信号。其模块化设计和卓越的电气寿命，确保了在频繁开关和重载工况下的稳定表现，是实现可靠离散控制的关键接口。

产品参数

• 产品系列：ABB S800 I/O 系列 或 专用功能模块

• 模块类型：继电器输出模块 / 数字量输出接口单元

• 输出类型：机械式继电器触点输出

• 触点配置：通常为常开或常闭（需根据具体型号确认，型号后缀可能指明类型）

• 通道数量：常见配置为8个独立继电器通道

• 负载能力：

  • 触点额定电流：通常较高，例如 8A @ 250V AC 或 8A @ 30V DC（此为核心参数，具体值必须严格依据官方手册确认）

  • 切换电压范围：交流（如24-250V AC）和直流（如24-30V DC）

• 电气寿命：在额定负载下，通常可达到数百万次机械操作和数十万次电寿命。

• 隔离特性：

  • 通道间隔离：每个继电器通道之间通常电气隔离。

  • 线圈-触点隔离：控制线圈与输出触点之间高耐压隔离。

  • 系统总线隔离：模块与控制总线之间光电隔离。

• 状态指示：每个通道配备独立的LED指示灯，显示输出状态（通电/断开）。

• 响应时间：继电器吸合/释放时间通常在10-20毫秒量级。

• 连接方式：通过可插拔的螺钉端子前连接器进行现场负载接线。

• 安装方式：模块化设计，安装在S800 I/O系列的标准基座单元（如SA811F， SA831F）上。

• 工作温度：-25°C 至 +70°C（宽工业温度范围）。

• 安全标准：符合UL， IEC等相关电气安全标准。

优势与特点

1. 强大的负载驱动能力与通用性：ABB HIES208441R 的核心优势在于其继电器触点可直接开关大电流的交流或直流负载，无需中间过渡继电器，简化了系统设计，降低了整体成本和故障点。

2. 卓越的电气隔离与安全性：高等级的电气隔离有效防止了现场强电回路对控制系统低压侧造成干扰或损坏，确保了系统整体的安全性和抗干扰能力。

3. 高可靠性与长寿命：采用高质量的工业继电器，触点材料耐磨，具备优越的电气和机械寿命，特别适用于需要频繁操作或切换大功率负载的场合。

4. 直观的诊断与维护：每个通道独立的状态指示灯使得现场设备状态一目了然，极大地方便了调试和故障排查。模块化设计支持快速更换。

5. 与ABB控制系统的无缝集成：作为S800 I/O系列或兼容系统的原生模块，它与ABB AC 800M控制器及工程软件（如Control Builder M）深度集成，支持统一的配置、诊断和热插拔功能（系统允许时）。

应用领域与案例

• 应用领域：广泛应用于需要直接驱动大功率交流或直流负载的工业自动化场景，例如：水处理厂的泵与阀门控制、物料输送系统的电机启停、包装机械的热封与切割、暖通空调系统的大型风门执行器以及生产线上的大功率加热器控制。

• 应用案例：在一个城市污水处理厂的曝气池控制系统中，需要根据溶解氧浓度控制多个大功率鼓风机的启停和进气阀的开闭。每个鼓风机的星三角启动器接触器和进气阀的电磁阀线圈由ABB HIES208441R 继电器输出模块的不同通道直接驱动。控制逻辑由AC 800M控制器执行，通过该模块可靠地接通或断开高达8A @ 400V AC的负载电流。模块的坚固设计和长寿命确保了在潮湿、多尘的环境下，数年如一日地可靠执行每日数百次的开关操作，保障了污水处理过程的稳定运行。

与竞品对比

• 与晶体管输出模块对比：晶体管输出模块开关速度快、寿命长（无机械磨损），但负载能力弱，通常只能驱动直流小电流负载。ABB HIES208441R 的优势在于其 “强大的交直流负载驱动能力和高电压耐受性”，适用于直接驱动接触器、电磁阀等大功率设备。

• 与其他品牌（如西门子、罗克韦尔）的继电器输出模块对比：各主流品牌均有类似产品。HIES208441R 的核心竞争力在于其作为 “ABB S800 I/O生态系统内经过优化和认证的组件”。对于已采用ABB AC 800M控制器和S800 I/O架构的用户而言，选择它能确保最佳的兼容性、性能匹配和获得ABB的全面技术支持。

• 核心优势总结：ABB HIES208441R 的核心竞争力在于其将 “工业继电器的强大驱动与通用性” 与 “现代模块化I/O系统的智能集成与易维护性” 完美结合。它为需要直接控制大功率交流/直流负载的应用提供了一个可靠、高效且易于集成的解决方案。

选型建议与注意事项

• 选型建议：

  1. 精确负载核算：这是最关键的一步。 必须详细计算每个输出通道需要驱动的负载类型（感性/阻性）、额定电压、额定电流及浪涌电流。确保所有参数均在模块的额定能力范围内，并留有余量。

  2. 确认触点类型：根据控制逻辑需求，确认需要常开（NO）还是常闭（NC）触点，并选择对应型号。

  3. 系统兼容性确认：确认主控制器和I/O站架构支持该模块，并规划好基座单元和槽位。

  4. 考虑环境因素：对于频繁操作或重载应用，继电器的电寿命是关键考量因素。必要时可提高选型规格或增加冗余。

• 注意事项：

  1. 外部保护电路：强烈建议为每个感性负载（如接触器、电磁阀线圈）并联灭弧元件，如压敏电阻或RC吸收回路，以抑制感应电动势，保护继电器触点，显著延长其电寿命。

  2. 正确选择保险丝：在负载回路中串联适当规格的快熔保险丝，以提供短路保护。

  3. 接线规范：使用规定线径的导线，并确保端子紧固扭矩符合要求，防止接触不良导致过热。

  4. 散热与安装：避免在多尘、潮湿或腐蚀性环境中安装。多个模块密集安装时，需考虑散热。

  5. 定期检查：对于关键应用，建议定期检查继电器触点状态（如通过监控接触电阻或观察指示灯异常闪烁），进行预防性维护。
