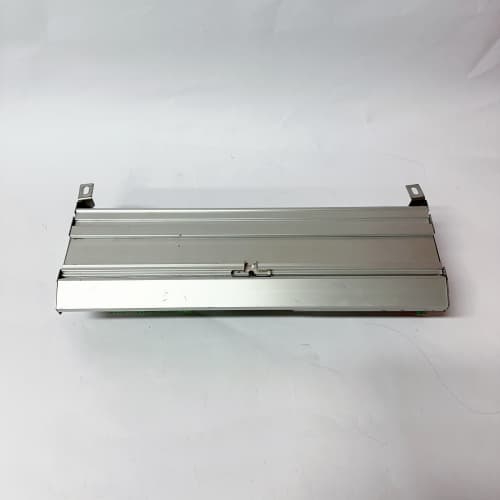

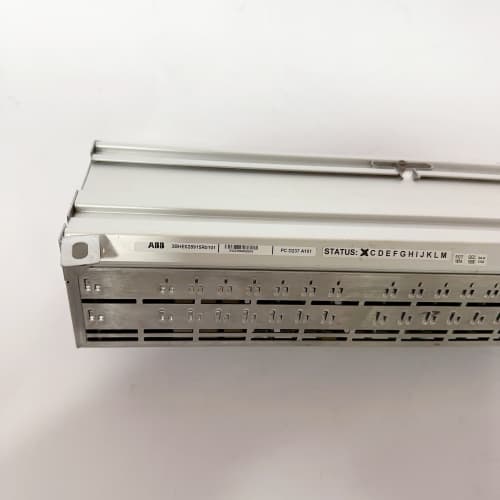

ABB PCD237A101 3BHE028915R0101

产品描述

ABB PCD237A101 3BHE028915R0101 是ABB公司为其领先的电力自动化与保护系统——特别是Relion® 670系列平台——设计的一款高性能保护与控制IED（智能电子设备）。该装置是一台集保护、控制、测量、监测和通信于一体的多功能数字式继电器。具体而言，PCD237A101 主要用于输电线路、母线、大型变压器或发电机的差动保护，是实现电力系统关键一次设备主保护的核心装置。它通过高精度采集多侧电流数据，利用先进的差动算法，能够快速、可靠地识别设备内部故障，并在毫秒级内发出跳闸指令，有效防止故障扩大，保障电网安全稳定运行。作为ABB Relion® 家族的成员，ABB PCD237A101 3BHE028915R0101 不仅提供顶级的保护性能，还通过强大的通信能力和可配置性，完美融入现代数字化变电站（IEC 61850）和自动化系统。

产品参数

• 品牌与系列： ABB， Relion® 670 系列保护继电器

• 产品型号： PCD237A101 3BHE028915R0101 (PCD237A101为功能型号，3BHE028915R0101为物料号)

• 设备类型： 差动保护IED（智能电子设备）

• 主要保护功能：

  • 主保护： 电流差动保护（具有谐波制动、比例制动特性）。

  • 后备保护： 过流保护（定时限、反时限）、接地故障保护、过压/欠压保护、过频/欠频保护等。

• 应用对象： 适用于两端或三端线路、变压器、发电机、母线。

• 电流输入： 通常支持多组（如3组或更多）电流输入，用于多侧电流采集。

• 通信接口：

  • 标配： 多个以太网端口，支持IEC 61850-8-1（GOOSE/MMS）、IEC 61850-9-2LE（采样值）标准。

  • 可选： 串行通信口（如RS-485，支持Modbus RTU， DNP3等）。

• 测量与监测： 提供全面的电气量测量（电流、电压、功率、电能）、故障录波、事件顺序记录（SOE）及设备状态监测。

• 可编程逻辑： 内置强大的可配置逻辑功能，用于实现自定义的联锁和控制方案。

• 电源： 宽范围交直流电源输入。

• 安装方式： 面板式安装，符合标准机柜尺寸。

优势与特点

1. 卓越的保护性能与可靠性： ABB PCD237A101 采用经过验证的成熟差动算法和高性能硬件平台，具有极高的动作速度和可靠性，是保障电力系统主设备安全的最重要防线。其设计满足最严格的电磁兼容性和环境标准。

2. 全面的系统集成能力： 原生支持IEC 61850标准，特别是对过程层采样值（SV）和GOOSE服务的支持，使其能够无缝集成到数字化变电站中，实现信息共享和高级自动化功能，减少传统硬接线。

3. 强大的多功能集成： 一台装置集成了主保护、后备保护、测量、录波和高级控制逻辑，简化了二次系统设计，减少了屏柜数量和维护工作量。

4. 先进的诊断与可视化： 提供详细的设备自诊断、通道监测和广泛的故障记录功能。配合ABB的PCM600或Relion® Studio工程工具，可实现便捷的配置、监控和分析。

5. 面向未来的设计： 模块化设计和强大的通信能力使其能够适应不断发展的电网需求和自动化架构，有效保护用户投资。

应用领域与案例

ABB PCD237A101 3BHE028915R0101 应用于高压/超高压电力系统中对保护性能和可靠性要求极高的场合。

• 应用领域： 220kV及以上电压等级的输电线路保护、大型发电厂/变电站的主变压器保护、大型发电机保护、重要母线保护。

• 应用案例： 在某500kV超高压输电线路的两侧变电站，各安装一台ABB PCD237A101 作为线路的主保护。两侧装置通过光纤通信通道交换电流采样数据和状态信息。当线路中点发生区内短路故障时，两侧装置基于同步的电流数据，几乎同时计算出差动电流超过定值，3BHE028915R0101 装置立即发出跳闸命令，使线路两侧断路器在故障发生后约25毫秒内跳开，快速隔离了故障，保证了电网其余部分的稳定运行。故障全过程被装置完整录波，用于后续分析。

与竞品对比

与西门子SIPROTEC 7SD系列或通用电气（GE）UR系列差动保护装置相比，ABB PCD237A101 的核心优势在于其在IEC 61850数字化变电站应用方面的先发优势、功能集成度和全球性的成功案例。

• VS 西门子7SD系列： 两者均为顶级差动保护装置。ABB PCD237A101 在支持IEC 61850-9-2LE采样值传输和工程配置的标准化、工具化方面有深厚积累，其Relion®平台在大型数字化变电站项目中应用广泛。在保护算法的灵活配置和可编程逻辑能力上也备受青睐。

• VS 通用电气UR系列： GE UR装置在北美市场占有率高。PCD237A101 的优势在于其更早地全面拥抱IEC 61850标准，在欧洲、亚洲及全球多个大型数字化变电站项目中有成熟的实施经验，其装置在复杂网络拓扑和通信配置下的表现经过充分验证。

选型建议与注意事项

1. 明确保护对象与需求： 首先确定是用于线路、变压器还是母线保护，并明确电压等级、CT变比、是否需要双套主保护配置等要求。

2. CT配置与同步： 差动保护对电流互感器（CT）的精度、暂态特性和各侧CT变比的一致性要求极高。必须提供准确的CT参数，并规划好各侧装置之间的时间同步方案（如IRIG-B， PTP）。

3. 通信系统规划： 如果是数字化变电站，需详细规划过程层网络（SV， GOOSE）和站控层网络（MMS）。确定光纤通道的类型、长度和冗余方案。对于线路差动，必须确保两侧装置间通信通道的可靠性和低延迟。

4. 软件与工程工具： 配置和调试需要使用ABB PCM600或Relion® Studio软件。确保获得相应的软件授权，并由经过培训的工程师进行工程实施。

5. 严格的测试与验证： 投运前必须进行全面的测试，包括保护功能单体测试、与合并单元的SV接口测试、GOOSE联锁测试以及通道联调测试，确保装置及整个系统工作正常。

6. 文档与专业服务： 在选型和实施前，务必从ABB PCD237A101 3BHE028915R0101官方页面获取技术手册、应用指南和通信配置文件模板。对于关键的主保护系统，强烈建议由具备丰富经验的系统集成商或ABB专业服务团队提供支持，以确保设计、配置和调试的正确性。
