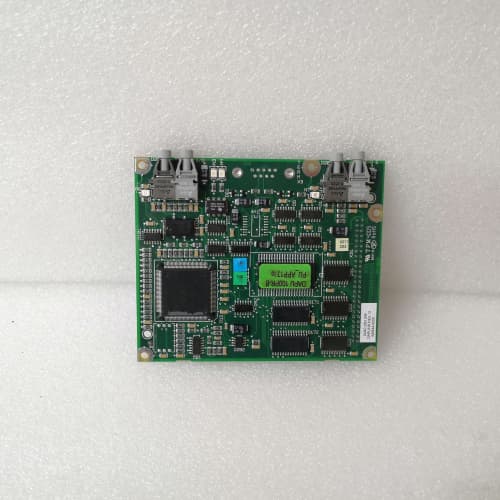

ABB 3ASC25H204

产品描述

ABB 3ASC25H204 是ABB公司为其高端AC 800M系列可编程控制器及兼容系统（如Symphony Plus DCS）设计的一款专用通信接口模块。该模块属于ABB S800 I/O系统家族中的通信组件，其主要功能是作为PROFIBUS DP-V1从站接口模块。具体而言，3ASC25H204 负责将AC 800M控制器与分布广泛的PROFIBUS DP现场总线网络连接起来，使得控制器能够作为主站管理和读写挂接在该网络上的众多从站设备（如远程I/O站、变频器、智能仪表等）。通过集成ABB 3ASC25H204，用户可以在ABB强大的控制平台上无缝集成标准PROFIBUS设备，极大地扩展了系统的设备兼容性和灵活性，是构建混合型、开放式控制架构的理想选择。

产品参数

• 品牌与系列： ABB， AC 800M 控制器系列， S800 I/O 系统

• 产品型号： 3ASC25H204

• 模块类型： PROFIBUS DP 从站接口模块（用于S800 I/O站）

• 支持协议： PROFIBUS DP-V1， 符合EN 50170标准。

• 角色： 作为DP从站运行。

• 数据传输速率： 支持9.6 kbit/s 至 12 Mbit/s的自适应配置。

• 连接I/O系统： 专用于连接ABB S800系列I/O模块，作为其与PROFIBUS DP网络之间的网关。

• 最大I/O配置： 可扩展连接多个S800 I/O模块，具体最大数据量取决于配置。

• 诊断功能： 提供模块状态、通信状态及I/O子模块诊断。

• 电气接口： 标准PROFIBUS DP 9针D-Sub连接器（RS-485）。

• 安装方式： 安装在S800 I/O站的专用底座上。

• 电源： 通过S800背板总线供电。

• 工作温度： 通常为0°C 至 +60°C。

优势与特点

1. 强大的系统集成能力： ABB 3ASC25H204 作为专用的PROFIBUS DP接口，实现了ABB高端AC 800M控制器与广泛使用的PROFIBUS现场设备的高效、可靠集成，无需额外的第三方网关。

2. 高可靠性通信： 支持PROFIBUS DP-V1协议，不仅提供快速、确定性的循环数据交换，还支持非循环通信，便于参数设置和高级诊断，满足过程工业的严苛要求。

3. 卓越的诊断与维护性： 模块提供从通信链路到每个S800 I/O通道的层级化诊断信息，极大缩短了故障排查时间，提高了系统的可维护性。

4. 灵活的可扩展性： 通过一个3ASC25H204 接口模块，可以连接一整套S800 I/O站，支持模拟量、数字量、温度等多种功能模块，根据需求灵活配置。

5. 坚固的工业设计： 秉承S800系列的高防护等级和宽温幅设计，能够适应恶劣的工业现场环境，保证长期稳定运行。

应用领域与案例

ABB 3ASC25H204 模块适用于需要将PROFIBUS DP网络集成到以ABB系统为核心的大型分布式控制项目中。

• 应用领域： 石油与天然气、化工、水处理、电力、采矿、造纸等行业。

• 应用案例： 在一个大型水厂的深度处理车间，主控系统采用ABB AC 800M控制器。车间内新增的污泥脱水机（离心机）及其配套的加药系统采用了支持PROFIBUS DP通信的第三方设备。通过在现有的ABB S800 I/O站中增加一块3ASC25H204 模块，使其成为PROFIBUS DP网络上的一个从站。AC 800M控制器作为DP主站，可以实时读取离心机的转速、扭矩和加药泵的流量，并控制其启停。这实现了新旧系统与第三方设备的经济、高效集成。

与竞品对比

与使用通用PROFIBUS DP网关或选择其他品牌控制器内置DP口相比，ABB 3ASC25H204 的优势在于其与ABB S800 I/O系统和AC 800M控制器生态系统的深度优化和无缝兼容性。

• VS 通用PROFIBUS DP网关： 通用网关需要额外的配置、独立的电源和机柜空间，且数据映射和诊断可能不完整。3ASC25H204 作为背板集成模块，配置更直接（在Control Builder M中完成），数据传输效率更高，诊断信息更全面，且由ABB提供统一支持。

• VS 西门子ET200M（IM153接口模块）： 两者功能类似，但分别服务于不同的主系统。ABB 3ASC25H204 的优势在于其为ABB用户提供了接入PROFIBUS世界的最佳原生路径，其在信号调理、环境适应性与AC 800M的协同工作上经过专门优化。对于已采用ABB架构的用户，3ASC25H204 是扩展PROFIBUS连接的标准化、高性能选择。

选型建议与注意事项

1. 系统兼容性确认： ABB 3ASC25H204 必须与AC 800M控制器型号、S800 I/O站类型及系统软件版本完全兼容。选型前务必查阅ABB的兼容性矩阵。

2. 网络规划： 合理规划PROFIBUS DP网络的拓扑、总长度、波特率和站点地址。3ASC25H204 作为从站，需设置唯一的站地址（通常通过模块上的拨码开关）。

3. I/O站配置： 在ABB的Control Builder M工程软件中，需要正确组态3ASC25H204 模块以及其背后的S800 I/O模块，确保数据映射正确。

4. GSD文件管理： 虽然模块本身是标准从站，但其所连接的S800 I/O的GSD文件可能需要导入主站配置工具（如果主站是非ABB设备）。

5. 安装与接线： 确保模块安装牢固，PROFIBUS DP电缆屏蔽层按要求接地，网络两端终端电阻设置正确。

6. 文档与支持： 在进行配置和调试前，务必从ABB 3ASC25H204官方页面下载硬件手册、安装指南和PROFIBUS配置指南。对于复杂的网络集成，建议在实施初期寻求ABB或资深系统集成商的技术支持。
