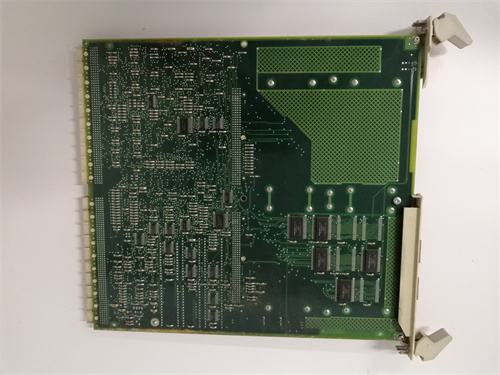

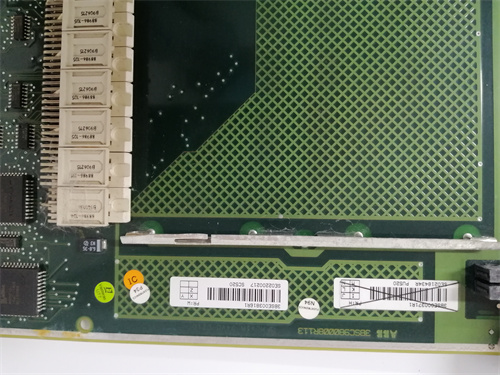

ABB SC520 3BSE003816R1

产品介绍

ABB SC520 3BSE003816R1 是ABB集团工业自动化部门推出的S800系列I/O系统中的一款高性能模拟量输出模块。该模块属于ABB AC 800M高端可编程控制器（PLC/DCS）家族的重要扩展组件，专门设计用于将控制系统的数字指令高精度、高可靠地转换为标准的模拟量电流或电压信号，以驱动现场的执行机构（如调节阀、变频器、定位器等）。在复杂的流程控制与离散制造中，ABB SC520 3BSE003816R1 扮演着连接数字控制世界与物理执行环节的关键桥梁角色。通过采用ABB SC520 3BSE003816R1，工程师能够构建稳定且精准的控制输出层，这对于实现高级过程调节与精确运动控制至关重要。

产品参数

• 产品系列：ABB S800 I/O系列模拟量输出模块。

• 通道数量：通常为2路独立、隔离的模拟量输出通道。

• 输出信号类型：

  • 电流输出：4-20 mA DC，带HART通信叠加能力（部分版本支持）。

  • 电压输出：0-10 V DC 或其他可配置范围（通过跳线或软件选择）。

• 输出精度：高精度，典型值优于±0.1% 量程（在指定条件下）。

• 分辨率：高分辨率，通常为16位。

• 负载能力：

  • 电流输出：最大负载电阻（如 1050 Ω 在20mA时）。

  • 电压输出：最小负载电阻（如 1 kΩ）。

• 隔离：通道间电气隔离，以及每个通道与系统背板间隔离，有效防止干扰和接地环路问题。

• 更新速率：快速的输出更新，满足实时控制需求。

• 诊断功能：

  • 模块内部健康状态监测。

  • 输出回路监视（开路/短路检测）。

  • HART通信诊断（若支持）。

• 连接方式：通过前部可拆卸的现场接线端子板（FTA） 进行接线，支持螺丝端子。

• 总线接口：通过S800 I/O总线与AC 800M控制器或S800 I/O接口模块通信。

• 环境规格：宽工作温度范围，高抗电磁干扰（EMC）等级。

优势与特点

1. 卓越的输出精度与稳定性：ABB SC520 3BSE003816R1 采用精密的数模转换器和高质量的输出驱动电路，确保了在宽温度范围和长期运行下输出信号的准确性和稳定性，为闭环控制提供了可靠的基础。

2. 强大的抗干扰与安全隔离：通道间及系统级的双重隔离设计，能有效抵御工业现场常见的共模干扰、地环流和瞬态高压，保障了输出信号的纯净度和系统安全性，防止故障扩散。

3. 灵活的输出配置与HART集成：支持电流和电压输出模式，并可叠加HART数字通信协议。这使得该模块不仅能输出模拟信号，还能与支持HART的智能现场设备进行双向数字通信，读取设备状态、进行远程配置和维护，是ABB SC520 3BSE003816R1的显著智能特征。

4. 全面的诊断与维护便捷性：内置的开路/短路检测等诊断功能可提前预警现场线路或执行器故障。模块化的设计和带LED指示的FTA端子板，极大地方便了安装、接线和故障排查。

5. 无缝的AC 800M系统集成：作为ABB自动化生态系统中的原生组件，该模块在硬件配置、软件组态（使用Control Builder M工程工具）和系统诊断方面与AC 800M控制器实现了深度优化和统一管理，降低了工程复杂性并提高了系统整体可靠性。

应用领域与案例

ABB SC520 3BSE003816R1 广泛应用于需要高精度模拟量控制的流程工业与高端制造领域。

• 案例一：化工反应釜进料流量精确控制
  在连续聚合反应中，需要精确控制单体进料流量以维持反应平衡。控制器计算出阀位开度后，通过ABB SC520 3BSE003816R1输出4-20mA信号至调节阀的定位器。其高精度和稳定性确保了流量控制的精确性，而HART功能可用于在线监控阀门位置反馈和健康状况。

• 案例二：电厂锅炉给水调节阀控制
  在锅炉三冲量给水控制系统中，给水调节阀的开度指令由DCS的PID控制器产生。该模块负责将指令转换为可靠的4-20mA信号驱动执行机构。其快速响应和抗干扰能力保证了给水流量能够快速、平稳地跟随蒸汽负荷变化。

• 案例三：造纸机厚度控制执行机构驱动
  在纸张厚度（定量）控制中，通过调节唇板开度来改变浆料流量。控制系统输出模拟量信号至液压或电动执行器。SC520模块的高分辨率输出可实现对唇板位置的微米级精确调节，从而保证纸张厚度的均匀性。

与竞品对比

与西门子ET 200M AO、艾默生DeltaV CHARM AO、横河CENTUM VP FIO等同类模拟量输出模块相比，ABB SC520 3BSE003816R1的核心竞争优势在于：

• AC 800M系统生态深度集成：在ABB自身的控制架构内，其性能、诊断和工程效率达到了最优，特别适用于已采用或计划采用ABB大型DCS/PLC系统的项目。

• HART协议的原生集成度：其对HART通信的支持通常深度集成于ABB的工程和资产管理软件中，配置和使用更为便捷、统一。

• 卓越的测量性能传承：ABB在工业测量与控制领域有深厚积淀，其模拟量I/O模块在精度、温漂和长期稳定性等核心指标上常处于行业领先水平。

• 统一的工程环境：在ABB的Control Builder M软件平台中，硬件配置、控制逻辑和HMI组态高度统一，减少了不同工具间的切换和集成问题。

选型建议与注意事项

1. 确认系统兼容性：必须确保该模块与您现有的AC 800M控制器型号、S800 I/O机架类型及固件版本完全兼容。

2. 明确输出类型与负载：根据现场执行机构（阀门定位器、变频器、伺服驱动器）的输入要求，选择电流或电压输出模式，并核实其负载能力（电阻、电容）是否在模块驱动范围内。

3. 规划HART通信应用：若需使用HART功能，需确认模块型号支持，并规划好HART主站（通常为控制系统软件）的配置和布线（需在输出回路上并联250Ω电阻）。

4. 重视接线与接地：严格按照手册要求进行屏蔽电缆的接线，并实施正确的单点接地，以最大化利用其抗干扰能力。对于长距离传输，电流信号比电压信号更具优势。

5. 配置与利用诊断功能：在工程组态中，使能模块的回路监视等诊断功能，并将其报警集成到上位监控系统中，实现主动维护。

6. 专业采购与文档：建议通过ABB官方渠道或授权分销商采购，以确保获得正品、最新的固件和完整的技术文档。调试前，仔细阅读手册中的跳线设置和组态步骤。对于关键回路，考虑配置冗余输出或模块备件。
