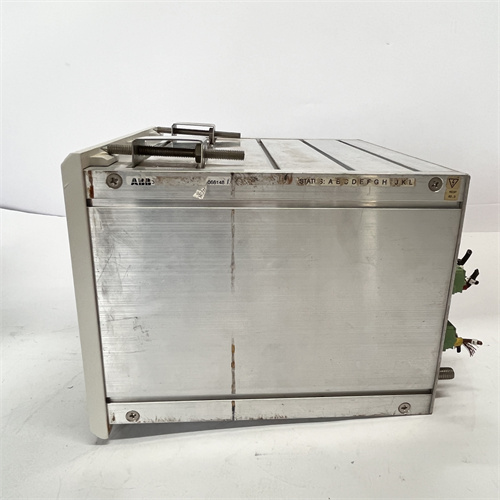

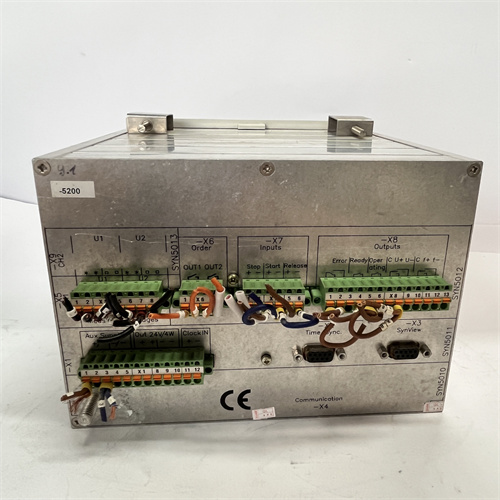

ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217

产品介绍

ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 是ABB集团旗下电力系统业务单元（原属ABB电力电子部门）生产的一款高端自动同步并网装置。该设备属于ABB SYNCHROTACT 5系列，专门用于在发电厂、变电站或工业发电系统中，实现发电机与电网之间或两个独立电网之间的全自动、高精度、安全可靠的同步并网操作。ABB SYN5200a-Z V217 SYNCHROTACT5 集成了先进的微处理器技术、精确的测量算法和完善的安全逻辑，通过连续监测待并两侧的电压、频率和相角差，在满足预设的精确同步条件时自动发出合闸命令，从而避免因手动操作或同步不良产生的冲击电流对发电机组和电网造成损害。对于保障电力系统安全稳定运行、提升自动化水平而言，ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 是不可或缺的关键智能设备。

产品参数

• 产品系列：ABB SYNCHROTACT 5 自动同步装置。

• 具体型号：SYN5200a-Z (硬件版本 V217)，完整物料号 3BHB006713R0217。

• 核心功能：自动同步并网控制。

• 测量输入：

  • 电压输入：通常为两组三相电压输入（如100/110V AC或根据PT变比可调），分别来自“运行侧”（电网）和“待并侧”（发电机）。

  • 频率与相角测量：高精度测量两侧电压的频率和相角差。

• 同步判据与调节：

  • 滑差频率：可设定允许的最大频率差（如±0.1 Hz）。

  • 电压差：可设定允许的最大电压差（如±5%）。

  • 相角差：可设定允许的最大合闸相角差（通常很小，如±5°），并具备超前角预测功能，以补偿断路器固有合闸时间。

• 输出与控制：

  • 升/降速指令输出：向发电机调速系统发出脉冲信号，调节发电机频率。

  • 升/降压指令输出：向发电机励磁系统发出信号，调节发电机电压。

  • 合闸命令输出：在满足所有同步条件时，发出闭合断路器的脉冲命令。

• 人机界面与通信：

  • 本地操作面板：通常配备显示屏和按键，用于参数设置、状态监视和手动操作。

  • 通信接口：支持多种工业协议（如Modbus RTU, Profibus DP等），用于集成到电厂DCS或SCADA系统。

• 安全与闭锁：具备完善的同步闭锁功能，防止在非同步条件下误合闸。支持“检无压”合闸等特殊模式。

• 工作电源：宽范围直流或交流供电（如24/48/110/220 V DC/AC）。

优势与特点

1. 极高的同步精度与可靠性：ABB SYN5200a-Z V217 SYNCHROTACT5 采用精密的测量技术和先进的算法，能够实现毫秒级的精确合闸控制，将并网冲击降至最低，有效保护发电机和电网设备，延长其使用寿命。其硬软件的可靠性设计确保了在关键并网时刻的万无一失。

2. 全自动智能调节：装置能够自动比较两侧的电压和频率，并发出相应的升/降速、升/降压调节指令，引导待并发电机快速、平稳地进入同步范围，极大减轻了运行人员的操作负担，并消除了人为误差。

3. 完善的预测与安全逻辑：内置的超前角预测算法能够精确补偿从发出合闸命令到断路器主触点实际闭合的时间延迟，确保在相角差为零的瞬间完成并网。其多层次的安全闭锁逻辑彻底防止了任何非同期合闸的可能性。这是ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 作为安全关键设备的核心价值。

4. 灵活的应用与强大通信：适用于发电机并网、线路检同期合环等多种同步应用。丰富的通信接口使其能够无缝集成到现代数字化电厂或变电站自动化系统中，实现远程监控、参数管理和事件记录。

5. 清晰的诊断与用户界面：本地显示屏提供详细的测量参数、同步过程指示和装置状态信息。事件记录功能可追溯每次同步操作的过程和结果，便于故障分析和运行优化。

应用领域与案例

ABB SYN5200a-Z V217 SYNCHROTACT5 专门用于需要进行安全、精确同步操作的电力场合。

• 案例一：大型火力发电厂发电机启动并网
  在300MW燃煤机组启动后期，发电机转速、电压接近额定值。SYNCHROTACT5装置自动比较发电机出口电压与电网电压，通过调节汽轮机转速和发电机励磁，在满足所有条件后自动合上出口断路器，实现平稳、无冲击并网，是机组启动过程中的关键自动化步骤。

• 案例二：水电站多台机组或小系统并网
  在水电站，尤其是在与地方小电网或孤网运行后需要重新并入主网时，该装置能确保快速、安全地实现同步。其高精度对于频率波动相对较大的小系统尤为重要。

• 案例三：工业企业自备电厂并网或备用电源切换
  在拥有自备燃气轮机或柴油发电机组的工厂，在需要从电网切换到自发电或反送电时，使用该装置可以确保厂内系统与公用电网的安全、平滑连接，避免对厂内精密负载造成冲击。

与竞品对比

与西门子（SIPROTEC同步功能）、通用电气（GE Multilin同步器）、赛尔输（Selco）等品牌的同步装置相比，ABB SYNCHROTACT5 系列的优势在于：

• ABB在电力技术与自动化领域的综合实力：该产品融合了ABB在继电保护、测量控制和电力电子方面的深厚积淀，在算法精度和系统集成性上表现突出。

• 超前角补偿技术的领先性：其精确的断路器合闸时间补偿算法是其实现高精度同步的关键技术优势，能有效应对不同型号断路器的差异。

• 在大型发电项目中的广泛应用与验证：作为传统强势品牌，在国内外众多大型火电、水电、核电项目中拥有大量成功运行业绩，可靠性得到广泛认可。

• 灵活的硬件平台与通信：模块化设计和开放的通信协议便于与不同品牌的DCS、调速系统和励磁系统进行集成。

选型建议与注意事项

1. 明确同步应用类型：确认是用于发电机并网、线路合环还是其他用途，这关系到输入电压信号源（PT二次侧）的选取和部分逻辑设置。

2. 准确获取系统参数：必须提供准确的系统电压等级、电压互感器（PT）变比、断路器固有合闸时间（包括继电器和执行机构总时间）。断路器的合闸时间是设置超前角补偿的关键参数。

3. 严格的电压信号接线与隔离：来自运行侧和待并侧的两组PT二次电压信号必须正确接入，并确保相序正确、回路隔离良好，防止PT二次回路短路或接地故障影响装置正常工作。

4. 输出接口匹配：装置的升/降速、升/降压输出触点容量和类型需与调速系统、励磁系统的接口匹配。合闸输出需与断路器控制回路正确连接并测试。

5. 参数整定与现场测试：由专业保护或自动化工程师根据系统实际情况进行参数整定（滑差、压差、角差、超前时间等）。装置投运前，必须进行静态模拟测试和动态带断路器实际传动测试（在确保安全的前提下），验证其逻辑和动作的正确性。

6. 专业采购与维护：必须通过ABB官方或授权电力设备供应商采购，以获得正品、完整的技术文档和参数整定支持。定期进行功能检查，并利用其事件记录分析同步过程。装置属于安全重要设备，任何修改都需谨慎并记录在案。
