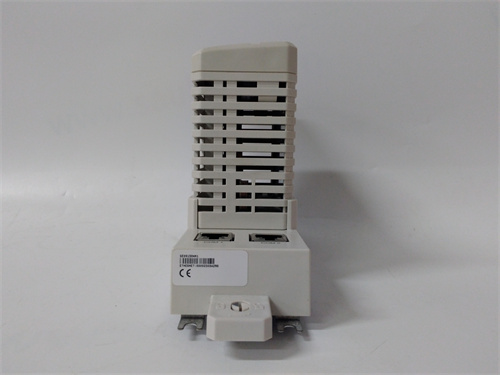

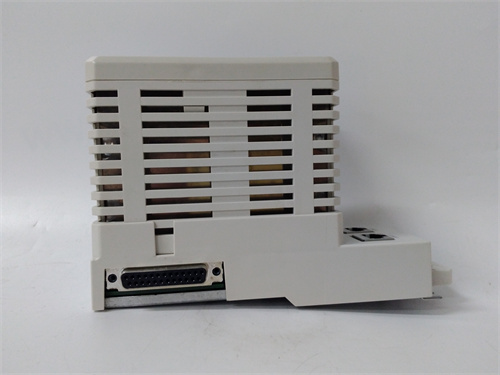

ABB CI857K01 3BSE018144R1

产品介绍

ABB CI857K01 3BSE018144R1 是ABB集团工业自动化部门为其AC 800M系列高端可编程控制器（PLC/DCS）设计的一款高性能通信接口模块。该模块属于ABB S800 I/O系统家族，专门用于实现AC 800M控制器与多种工业现场总线及网络协议之间的高速、可靠连接。作为系统网络架构的关键枢纽，ABB CI857K01 3BSE018144R1 承担着协议转换、数据路由和通信管理的重要任务，能够将PROFIBUS DP、Modbus TCP等主流网络无缝集成到统一的ABB控制平台中。在构建复杂、多厂商设备协同的自动化系统中，ABB CI857K01 3BSE018144R1 是实现开放通信和集中监控的核心智能网关。选择该模块意味着为您的控制系统配备了强大的网络互联能力。

产品参数

• 产品系列：ABB AC 800M控制器通信接口模块（S800 I/O系列）。

• 核心功能：多功能现场总线/工业以太网通信接口。

• 支持的主要协议：

  • PROFIBUS DP：可作为DP主站或DP从站。

  • Modbus TCP：客户端/服务器模式。

  • Modbus RTU/ASCII：主站或从站模式。

  • 可能支持其他协议（如SRTP等），具体取决于固件版本。

• 物理接口：

  • PROFIBUS DP接口：标准9针D-Sub连接器（RS-485）。

  • 以太网接口：通常为2个10/100/1000 Mbit/s RJ45端口，支持冗余网络连接。

• 处理性能：

  • 内置专用通信处理器，独立处理通信协议栈，不占用控制器主CPU资源。

  • 支持大量网络节点和数据交换量。

• 配置方式：通过ABB统一的工程软件平台 Control Builder Plus（或早期版本的Control Builder M）进行硬件组态、协议选择和参数设置。

• 诊断与状态指示：模块前端配备多颗LED指示灯，清晰显示电源、运行、网络链路状态、数据活动及各协议通道状态。

• 安装方式：模块化设计，可安装在AC 800M控制器机架或专用的S800 I/O站中。

• 电源要求：由所安装的机架背板供电。

优势与特点

1. 卓越的开放性与系统集成能力：ABB CI857K01 3BSE018144R1 的核心价值在于其强大的多协议支持能力。它打破了不同品牌自动化设备间的通信壁垒，使ABB的AC 800M高端控制器能够轻松管理与集成第三方PLC、驱动器、仪表等设备，极大提升了系统的灵活性和扩展性。

2. 高性能与高可靠性通信：采用独立的通信处理器，确保了数据交换的实时性和确定性。其工业级设计具备良好的抗电磁干扰能力，能够在严苛的工业环境下稳定运行，保障关键数据链路的畅通。

3. 灵活的工程配置与集中管理：在Control Builder Plus软件中，用户可以在统一的图形化环境中直观地配置所有通信参数、数据映射和诊断设置。这种集中化的管理方式显著简化了复杂网络的工程实施和后期维护工作。

4. 强大的诊断与维护功能：模块提供本地和远程两种诊断方式。清晰的LED状态灯便于现场快速排查，而通过软件可以访问详细的通信统计、错误日志和连接状态，实现预测性维护和快速故障定位。这是ABB CI857K01 3BSE018144R1 在智能运维中的重要体现。

5. 与AC 800M生态系统的无缝融合：作为ABB原厂模块，其在机械安装、电气接口、软件兼容性和固件升级方面与AC 800M控制器及S800 I/O系统实现了深度集成，确保了最优的系统性能和长期的兼容性保障。

应用领域与案例

ABB CI857K01 3BSE018144R1 广泛应用于需要将ABB控制系统与多种第三方设备网络集成的流程工业与离散制造业。

• 案例一：汽车制造车间总装线控制系统
  在总装线上，ABB机器人控制器（AC 800M）作为主控，需要与大量的现场传感器、拧紧机（支持PROFIBUS DP）以及AGV调度系统（支持Modbus TCP）通信。通过CI857K01模块，可以同时管理PROFIBUS和以太网网络，实现全生产线设备的集中监控与协调控制。

• 案例二：水处理厂多厂商设备监控网络
  在市政水厂，核心工艺由AC 800M控制，但加药系统、污泥脱水机等可能采用支持Modbus RTU的第三方PLC。使用该模块作为Modbus主站，可以轮询采集所有子系统的数据；同时，其以太网接口用于与厂级SCADA系统进行高速数据交换。

• 案例三：制药工厂批处理过程与设备集成
  在制药行业，需要将过程控制（AC 800M）与支持PROFIBUS DP的智能仪表、称重模块以及支持工业以太网的MES系统集成。CI857K01模块作为一个通信网关，完美地实现了从现场设备到管理层的垂直数据集成。

与竞品对比

与西门子（如CP通信卡）、罗克韦尔（如1756系列通信模块）等品牌的专用通信模块相比，ABB CI857K01 3BSE018144R1 的优势在于：

• 协议支持的广度与集成度：单模块原生支持PROFIBUS和Modbus（串行与TCP）两大主流协议，且集成在一个模块中，减少了硬件种类和机架空间占用，在需要混合协议集成的场景中尤为高效。

• 在AC 800M平台内的深度优化：其驱动和配置完全内置于ABB的工程软件，数据访问如同本地I/O，无需额外的网关编程，降低了工程复杂度和出错率。

• 强大的网络诊断与透明性：提供的诊断信息不仅限于链路通断，更能深入到协议层，为网络优化和故障分析提供有力工具。

• 面向未来的架构：双千兆以太网口设计支持网络冗余和更高的带宽，为未来的数字化和IT/OT融合应用预留了空间。

选型建议与注意事项

1. 明确通信协议与网络角色：首先确认需要集成的网络类型（PROFIBUS DP、Modbus TCP/RTU）以及本模块在各自网络中的角色（主站/从站、客户端/服务器）。

2. 核实系统兼容性：必须确认该模块与您现有的 AC 800M控制器具体型号（如PM573, PM583）、硬件版本及Control Builder软件版本 完全兼容。

3. 规划网络架构与参数：设计好PROFIBUS DP的网络拓扑、站地址分配和波特率；规划以太网的IP地址、子网掩码。确保与现有网络设备兼容。

4. 正确的物理连接与布线：PROFIBUS DP必须使用屏蔽双绞线，正确安装终端电阻并良好接地。以太网线应使用Cat5e或以上标准的网线。

5. 专业的软件配置与测试：在Control Builder Plus中正确组态模块，导入GSD文件（对于PROFIBUS从站），定义数据交换区。配置完成后，务必进行全面的通信测试，验证所有数据点的读写功能。

6. 通过官方渠道采购与支持：务必通过ABB官方或其授权分销商采购，以确保获得正品、最新的固件和有效的技术支持。保留配置文件的备份。定期检查模块的LED状态和软件中的诊断计数器，以便及时发现潜在问题。
