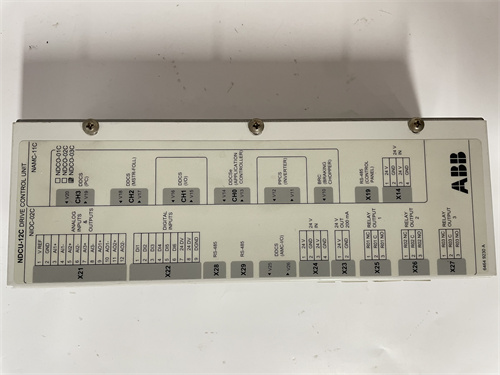

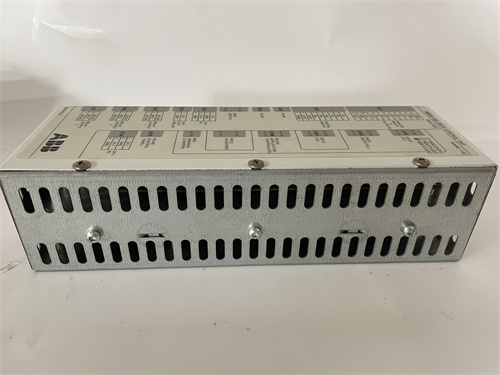

ABB NDCU-12C NDCU-12CK

ABB NDCU-12C NDCU-12CK 是ABB为其中压变频器（ACS1000/ACS1000i）和部分大功率低压变频器（ACS800/880）专门设计的核心主控及通信单元。该模块集成了高性能DSP处理器、FPGA逻辑阵列以及多协议通信接口，是变频器实现矢量控制、转矩控制及系统保护的“大脑”。ABB NDCU-12C NDCU-12CK 在矿山提升机、轧钢主传动及大型试验台等领域扮演着至关重要的角色，是维持ABB老旧变频器系统持续运行的关键备件。

产品概述与描述

ABB NDCU-12C NDCU-12CK 本质上是一台紧凑型、高集成的变频器控制主板。它安装在变频器的控制单元插槽中，通过光纤接口（DDCS协议）与功率单元进行实时通信。NDCU-12C 采集来自电机编码器（脉冲编码器接口（TTL/HTL）或正弦余弦编码器）的速度/位置反馈信号，结合来自电压互感器/电流互感器的模拟量输入，执行磁场定向控制算法。NDCU-12CK 后缀通常指示特定的硬件配置，可能包括增强的涂层防护（适用于恶劣环境）、扩展的温度范围或特定的固件版本预装。该模块通过其多个现场总线接口（如过程控制光纤链路（RPBA）、千兆以太网（Gigabit）），将变频器状态无缝集成至上位PLC或DCS系统。

关键参数与规格

• 处理器：32位浮点DSP + 大规模FPGA。

• 控制环：速度环、电流环、转矩环及磁通环闭环控制。

• 编码器接口：支持增量式编码器（TTL/HTL）、绝对值编码器（EnDat、正弦余弦）及旋转变压器（需外部接口模块）。

• 通信协议：

  • DDCS光纤（与功率单元通信）。

  • Modbus RTU（内置）。

  • 可选现场总线适配器模块：PROFIBUS DP、DeviceNet、CANopen、EtherNet/IP。

• 模拟量I/O：2路差分输入（±10V，0-20mA），2路电压/电流可编程输出。

• 数字量I/O：6路光隔输入，3路继电器输出。

• 安全功能：支持安全转矩取消（STO）及安全停机1（SS1）等嵌入式安全功能（符合IEC 61508 SIL 3）。

• 电源：24 VDC ±20%，隔离式DC/DC转换器。

• 环境：工作温度-10°C至+55°C，存储温度-40°C至+70°C。

优势与功能特点

ABB NDCU-12C NDCU-12CK 在重载传动领域提供了无可替代的性能优势：

1. 精准的直接转矩控制（DTC）：NDCU-12C 是ABB专利直接转矩控制技术的物理载体。它能够在无需编码器反馈的情况下，实现开环转矩精度<5%，这对于破碎机、推料机等无法安装编码器的场合至关重要。

2. 极快的动态响应：得益于其强大的FPGA并行处理能力，ABB NDCU-12C NDCU-12CK 的电流环响应时间极短。这使得变频器能够承受冲击性负载，如往复式压缩机或轧钢机咬钢瞬间的剧烈冲击。

3. 冗余光纤通信：NDCU-12CK 通过冗余环形光纤网络与多个功率单元通信。单一光纤断裂或某个功率单元故障时，系统可自动重构通信路径，维持变频器继续运行，避免产线非计划停机。

4. 强大的适应性：ABB NDCU-12C NDCU-12CK 的“K”版本通常具备更高等级的防护涂层，能够耐受海上平台的高盐雾环境或水泥厂的高粉尘环境，大大延长了电子设备在恶劣工况下的使用寿命。

5. 参数完整性：该模块板载非易失性内存，存储完整的电机模型、应用宏程序及用户自定义逻辑。即使断电数年，NDCU-12C 中的关键参数也不会丢失。

应用领域与实际案例

ABB NDCU-12C NDCU-12CK 是全球中压及工程型变频器应用的主力控制单元：

• 矿井提升机：ABB NDCU-12C NDCU-12CK 执行高精度的速度/位置双闭环控制。在提升机接近井口时，它执行S曲线减速，并结合抱闸时序控制，确保重达数十吨的矿石罐笼平稳、精确地停在装卸位置。

• 船舶电力推进：在破冰船或动力定位（DP）船上，NDCU-12CK 控制主推进电机。其快速的正反转切换能力使船舶能够在极短时间内产生反向推力，实现紧急避障。

• 轧钢主传动：ABB NDCU-12C 接收来自测厚仪的实时反馈，在毫秒级内调整轧辊转速和扭矩，确保整卷带钢的头尾厚度差控制在微米级。

• 风洞试验台：用于驱动超大功率风机，模拟飞行器在不同马赫数下的气流状态。NDCU-12C 的高精度转速控制能力保证了试验数据的可重复性。

竞品对比

与西门子SINAMICS S120的Control Unit（CU320）或罗克韦尔PowerFlex 7000的PCM（过程控制模块）相比，ABB NDCU-12C NDCU-12CK 的核心竞争力在于直接转矩控制（DTC）的成熟度和矢量控制的精简化实现。西门子S120通常需要额外的编码器评估模块（SMCxx）来读取旋转变压器或正弦编码器信号，而NDCU-12C 将多种编码器接口直接集成在主板或其紧凑的子卡上，硬件架构更简洁。与罗克韦尔的对称式GTO驱动方案相比，ABB NDCU-12C 配合新型IGBT功率单元具有更高的开关频率和更低的电机噪声。ABB NDCU-12C NDCU-12CK 在处理极端过载（150% 60秒）时的磁通模型稳定性已被全球数千个重载应用所验证。

选型建议与注意事项

• 硬件变体甄别：ABB NDCU-12C 与NDCU-12CK 并非完全通用。12CK 通常具有更宽的工作温度范围和更强的抗腐蚀能力。若设备部署在无空调的控制室，标准NDCU-12C 即可；若安装在户外柜或高温车间，请务必选用12CK 版本。

• 固件一致性：ABB NDCU-12C NDCU-12CK 的固件必须与功率单元类型（如UNSxxx）及操作面板类型严格匹配。将配备提升机应用的固件刷入用于挤压机应用的NDCU-12C，会导致转矩特性异常，可能引发机械共振。

• 编码器接口匹配：在订购前，必须明确电机的编码器类型。NDCU-12C 标准版支持增量式编码器；如需支持EnDat或正弦余弦绝对值编码器，需额外配置分线盒或确认NDCU-12CK 是否包含对应功能。

• 存储备份：在更换故障NDCU-12C 前，务必使用DriveWindow或PanelBuilder工具完整上传原始参数文件。新模块虽然是同型号，但默认参数为空，需执行全参数恢复。

• 冷却要求：ABB NDCU-12C NDCU-12CK 主要依靠空气对流散热。在密闭控制柜中，必须确保其周围有足够的空间（通常顶部/底部>50mm），且控制柜风扇运转正常。过热是导致DSP时钟晶体老化失效的主要原因。

• 备件策略：NDCU-12C 是ABB工程型变频器生命周期中的核心备件。随着ACS1000/ACS800平台的逐步过渡，原厂新件的供应周期可能延长。对于涉及连续生产的产线，建议保持至少1：1的板级备件。
