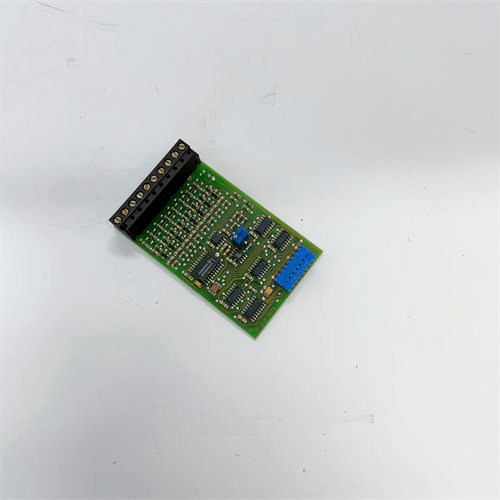

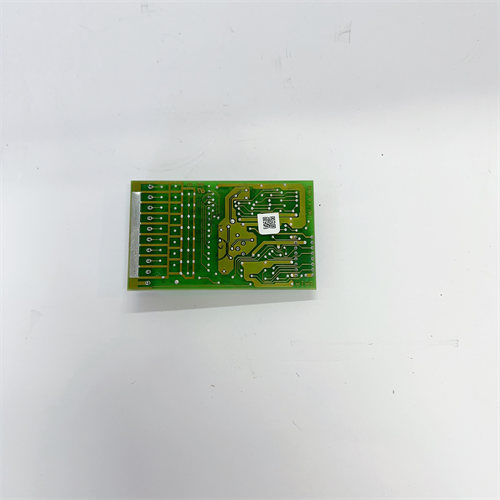

ABB 520CMD01

产品概述

ABB 520CMD01 是ABB集团专为DCS500、DCS550及DCS800系列全数字直流调速装置研发的高性能主控板卡，是ABB直流传动产品线的核心控制组件。该型号集成了速度调节器、电流调节器、励磁控制及现场总线通信等全部控制功能，承担着从毫伏级速度反馈信号处理到数千安培电枢电流精准控制的完整任务链。ABB 520CMD01 凭借其优化的PI自适应算法及军工级PCB制造工艺，成为冶金轧机、矿山提升机、港口卸船机等高动态响应要求重载场合的传动控制首选。

核心参数与技术规格

• 产品类型： 直流调速装置数字控制板/主控接口单元。

• 处理器性能： 32位RISC浮点DSP，主频150MHz，单指令周期6.67ns。

• 控制周期： 速度环0.25ms，电流环0.125ms，励磁环0.5ms，三闭环全数字化控制。

• 模拟量通道： 2路差分AI，16位分辨率，支持±10V、0-20mA、4-20mA；2路AO，12位分辨率。

• 数字量通道： 6路DI，24V DC，可组态启动/停止/点动/爬行等32种功能；3路DO，继电器或晶体管可选。

• 编码器接口： 支持HTL推挽、TTL差分、正余弦编码器及SSI绝对值编码器，最大输入频率500kHz。

• 通信协议： 板载Modbus RTU，可选装Profibus DP、DeviceNet、CANopen、Ethernet/IP适配子卡。

• 保护功能： 硬件过流、软件过流、缺相、失磁、超速、I²t电枢/励磁热保护。

优势与特性

1. 自适应弱磁控制： ABB 520CMD01 内置创新的磁通优化算法，在基速以上弱磁区可自动搜寻最小励磁电流工作点。相比传统恒功率弱磁方案，搭载ABB 520CMD01 的调速装置在宽调速范围下可降低励磁损耗15%-25%，特别适用于风机水泵类平方转矩负载节能改造。

2. 飞车捕捉再启动： 针对电网瞬时失电或负载带动电机旋转工况，ABB 520CMD01 具备旋转负载自动识别能力。当供电恢复时，该板卡可在100ms内完成对电机转速及磁通方向的精确辨识，实现无冲击平滑追速重启，完美应对煤矿主通风机、石化挤压造粒机等不允许停车的关键设备。

3. 惯量在线辨识： ABB 520CMD01 支持系统总转动惯量自动测量功能。仅需执行一次空载加减速测试，板载算法即可精确计算出机械系统的飞轮转矩，并据此自动优化速度环PI参数，彻底解决了传统直流调速器现场调试依赖工程师经验的痛点。

4. 黑匣子故障录波： 该型号板卡配备4MB非易失性故障存储区，可连续记录故障前2秒、故障后1秒的全部关键电气量波形（电枢电压、电枢电流、励磁电流、转速等）。ABB 520CMD01 录波数据可通过DriveWindow软件直接导出为示波器格式，为间歇性停机故障定位提供决定性证据。

应用领域与案例

• 钢铁热连轧： 宝武集团湛江钢铁2250热轧生产线粗轧区立辊轧机，采用ABB 520CMD01 控制多台DCS800调速装置驱动直流电机。在咬钢瞬间高达200%额定转矩的冲击负载下，该板卡电流环响应仅需0.5ms即可将电枢电流波动抑制在±3%以内，有效保障了带钢头部宽度精度。

• 矿井提升机： 兖矿能源某年产千万吨矿井主井提升系统，原使用模拟式直流调速装置故障频发。改造为ABB 520CMD01 控制的DCS800后，速度精度由±0.5%提升至±0.01%，爬行段速度波动完全消除，箕斗停车位置重复精度达±10mm，每年减少因过卷导致的事故停车时间80小时以上。

• 造纸压光机： 太阳纸业涂布白卡纸生产线，压光区辊组间张力控制要求严苛。ABB 520CMD01 通过其高速编码器接口实时采集前后辊速差，经内置张力观测器解算出实时张力值，替代了易损坏的进口张力传感器，每年节省备件采购费用超30万元。

竞品对比分析

与Siemens 6RA80系列CUD板卡对比：

• 差异化优势： ABB 520CMD01 在弱磁控制领域算法积淀深厚。其特有的基于转子磁链定向的矢量控制模型，在弱磁深度达1:5时仍能保持电流响应线性度，而竞品在深度弱磁区容易出现电流环震荡。此外，ABB 520CMD01 的惯量在线辨识功能可节省现场调试时间1-2小时，显著降低工程服务成本。

• 选型考量： 若现场维修工程师普遍精通Simatic Manager调试软件，Siemens方案具有本土化服务优势。但对于原有ABB直流传动存量用户，ABB 520CMD01 可直接替换DCS500老款控制板，机柜布线及端子定义完全兼容，40分钟即可完成单台设备升级改造。

选型建议与注意事项

1. 硬件版本甄别： ABB 520CMD01 存在多个硬件迭代版本（如A-E版）。不同版本对应不同的编码器接口电平及扩展子卡插槽定义。订购前务必核对旧板卡丝印层硬件代码，并通过DriveWindow读取原板卡参数备份，确保ABB 520CMD01 替换后无需重新优化电流环。

2. 存储卡匹配： ABB 520CMD01 使用专用参数存储卡（通常为24C02系列EEPROM）。新板卡首次上电会提示“Parameter Default”，此时需插入备份有原参数的文件存储卡，或通过DriveWindow手动下装参数集。严禁在无参数状态下直接启动，可能导致励磁电流失控。

3. 散热环境要求： 尽管ABB 520CMD01 采用工业级宽温元件，但其安装位置应避免紧邻功率单元散热器。建议板卡周围保留20mm以上对流空间，当控制柜内环境温度超过50℃时，需加装强制通风或空调冷却。

4. 接地规范： ABB 520CMD01 模拟量信号负端在板卡内部通过1MΩ电阻连接至机壳地。现场调试时若遇到模拟量波动，严禁擅自短接信号负端与PE，这会产生地环路电流。正确做法是检查编码器屏蔽层单端接地状况，或增加信号隔离器。

5. 备件升级策略： 对于运行超过10年的DCS400/DCS500系统，建议整机升级至ABB 520CMD01 控制的DCS550/DCS800方案。单纯购买ABB 520CMD01 裸板虽可临时恢复生产，但无法享受新一代整流桥的低损耗特性和增强型Ethernet通信功能。

总结： ABB 520CMD01 是直流传动技术从模拟化走向数字化的时代印记，更是ABB在重载直流应用领域技术领导地位的集中体现。其精准的电流响应、智能的自适应算法及军工级的可靠性，使其在全球钢铁、矿山、造纸等行业累计运行超过百万轴位。选择ABB 520CMD01，不仅是选择一块经久耐用的控制核心，更是选择ABB传动百余年来对电气传动本质——力矩与速度极致控制——的不懈追求。通过ABB官方渠道采购ABB 520CMD01，您将同时获得原厂十年以上的备件供应承诺及传动专家团队的全生命周期技术支持。
