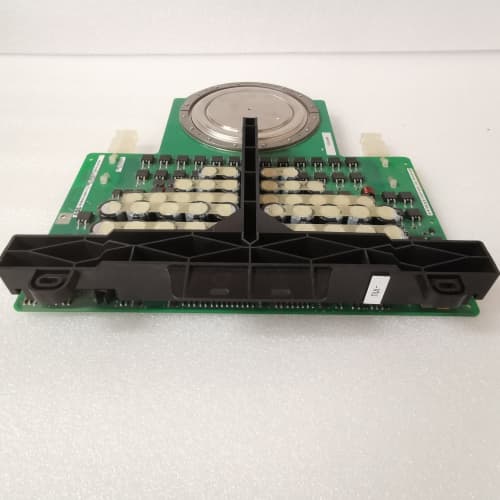

ABB 5SHX2645L0004 3BHL000389P0104

产品概述

ABB 5SHX2645L0004 3BHL000389P0104 是ABB集团专为ACS5000、ACS6000及PCS8000等中高压变频器系统研发的第四代HiPak系列IGBT功率模块，是ABB功率半导体技术与系统集成能力的巅峰之作。该型号以压接式封装技术集成了两个串联的IGBT芯片及反并联续流二极管，构成半桥拓扑结构，承担着数十兆瓦级电能从直流到交流的高频变换核心任务。ABB 5SHX2645L0004 3BHL000389P0104 凭借其超低导通压降、极高短路耐受能力及突破性的双面散热结构，成为船舶电力推进、大型试验台、轧机主传动等极限功率密度应用场景的标杆级功率器件。

核心参数与技术规格

• 产品类型： 压接式IGBT模块/中压变频器功率单元核心。

• 配置结构： 半桥（双管串联），带反并联续流二极管。

• 集电极-发射极电压： 4500V（4.5kV），专为3.3kV/4.16kV/6.6kV中压三电平或H桥拓扑优化。

• 集电极电流： 2645A（DC），脉冲电流可达5200A。

• 导通压降： 典型值3.2V @ 2645A，125℃结温。

• 开关特性： 开通延迟＜800ns，关断延迟＜1.5μs，支持高达800Hz开关频率。

• 隔离耐压： 10.2kV RMS，1分钟。

• 热阻特性： 结-壳热阻低至0.009 K/W，双面散热结构。

• 封装形式： 压接式陶瓷封装，直径130mm，无焊接/无引线键合结构。

优势与特性

1. 压接式封装零故障： 传统焊接式IGBT模块在数千次功率循环后易出现键合线脱落或焊层疲劳。ABB 5SHX2645L0004 3BHL000389P0104 采用革命性压接结构，依靠外部机械压力实现芯片与电极的可靠接触，彻底消除热循环引发的焊料老化失效。这一特性使ABB 5SHX2645L0004 3BHL000389P0104 的理论功率循环寿命提升两个数量级，特别适用于频繁启制动、周期性冲击负载的严苛工况。

2. 短路失效安全模式： ABB 5SHX2645L0004 3BHL000389P0104 在极端工况发生击穿时，压接结构使其自动进入永久短路状态而非断路。这一特性对于中压变频器串联/并联拓扑具有颠覆性意义——单个模块失效不会迫使主回路开路导致整机停机，系统可带故障持续运行直至计划性维护，彻底改变了矿山、石化等连续性流程工业的维修策略。

3. 双面散热极致密度： 区别于传统IGBT仅能从单面导出热量，ABB 5SHX2645L0004 3BHL000389P0104 允许热量同时从集电极侧与发射极侧传导至双侧水冷散热器。这种对称式热路径使其功率密度较传统方案提升40%，同样电流等级下模块数量可减少30%，大幅简化中压变频器功率柜水冷系统设计。

4. 本征抗宇宙射线： ABB 5SHX2645L0004 3BHL000389P0104 的NPT（非穿通型）芯片设计使其对高能宇宙中子辐射引发的单粒子烧毁效应具有天然免疫力。这一特性使其成为海拔3000米以上矿山及跨越高纬度极地区域风电变流器的优选功率器件，无需降额使用。

应用领域与案例

• 矿井提升机： 云南驰宏锌锗千米深井提升系统采用ABB 5SHX2645L0004 3BHL000389P0104 构建ACS6000中压变频器。在每次满载提升过程中，模块需承受从电动到制动的四象限运行冲击。原进口竞品模块年均失效3次，更换为ABB 5SHX2645L0004 3HL000389P0104 后连续运行28个月零故障，单次计划性维护更换即可收回全部改造投资。

• LNG压缩机试车台： 沈阳鼓风机集团超大型压缩机试验平台配置12MW级负载回馈系统，ABB 5SHX2645L0004 3BHL000389P0104 作为有源前端整流单元核心器件，将压缩机机械功率高效回馈至电网。其极低的开关损耗使系统满载效率达97.8%，每年为试车台节约电费超200万元。

• 破冰船电力推进： 俄罗斯北极液化天然气2期项目配套的ARC7级破冰船，其电力推进系统集成百余只ABB 5SHX2645L0004 3BHL000389P0104。在零下50℃极寒环境中，模块快速预热程序可在5分钟内将芯片从环境温度加热至正常工作结温，压接封装完美匹配铝基板与陶瓷基片的热膨胀系数差异。

竞品对比分析

与Infineon同类压接式IGBT模块（如FZ3600R45HP3）对比：

• 差异化优势： ABB 5SHX2645L0004 3BHL000389P0104 在导通压降与开关损耗的权衡优化上独具匠心。其NPT芯片结构在同等开关频率下导通压降低0.2-0.3V，对于数千安培电流等级意味着单模块可降低功耗600W以上，对应20模块并联的整机可节省空调制冷容量逾10kW。此外，ABB 5SHX2645L0004 3BHL000389P0104 的反并联二极管采用软恢复特性，反向恢复尖峰电压较竞品低15%，显著降低了功率回路杂散电感引发的过电压击穿风险。

• 选型考量： 若用户整机已通过UL/CSA认证且期望单一供应商责任制，Infineon方案在北美的属地化服务响应更快。但对于追求极限效率、极端可靠性及ABB原厂系统级验证的用户，ABB 5SHX2645L0004 3BHL000389P0104 是与ABB变频器主控、门极驱动、母排设计形成闭环优化的专用型号，任何替代方案都需重新评估驱动时序及保护阈值。

选型建议与注意事项

1. 压接力精确控制： ABB 5SHX2645L0004 3BHL000389P0104 的可靠运行极度依赖外部机械压力的均匀性与稳定性。安装时必须严格遵循ABB维修手册规定的压接力矩及平面度要求（典型值20kN±5%，接触面平面度＜30μm）。压力不足将导致接触电阻激增、局部过热；压力过大则可能造成芯片微裂纹。建议使用原厂专用压接工装及数显扭矩扳手进行安装。

2. 水冷系统匹配： ABB 5SHX2645L0004 3BHL000389P0104 的双面散热优势完全发挥需依赖对称式水冷散热器设计。若仅单面水冷另一面自然冷却，模块载流能力必须降额至60%使用。在备件替换时，务必确认散热器水路结构为双侧独立进液或串联层叠式，并检查水腔内部是否有电化学腐蚀沉积物影响热交换效率。

3. 门极驱动适配： ABB 5SHX2645L0004 3BHL000389P0104 内置无源栅极电阻网络，必须配合ABB原厂3BHB009884R5211 系列门极驱动板使用。第三方驱动板难以匹配该模块特有的内部栅极回路阻抗特性，可能导致开关波形畸变或动态均流失衡。

4. 存储与运输： ABB 5SHX2645L0004 3BHL000389P0104 作为超高价值备件，必须存放于原厂防静电防潮密封包装内。因压接模块无塑封壳体，陶瓷表面金属化层对有机挥发气体敏感，严禁与释放硅氧烷的密封胶、普通PVC线材共处同一密闭空间。

5. 寿命预测管理： 建议为在役ABB 5SHX2645L0004 3BHL000389P0104 建立功率循环计数档案。ABB Drive Monitor软件可通过实时监测结温波动幅值及频次，拟合模块剩余使用寿命。当预测剩余寿命低于20%时，应提前规划计划性更换窗口，避免非计划停机。

总结： ABB 5SHX2645L0004 3BHL000389P0104 是工业半导体发展史上的一座里程碑，它将功率半导体从“易耗品”重新定义为“长寿命结构件”。其压接式封装彻底改写了中压变频器的可靠性定义，而双面散热及短路失效安全模式则为主流程工业用户创造了前所未有的运维主动权。选择ABB 5SHX2645L0004 3BHL000389P0104，本质上是选择一种将计划性维护、全生命周期成本优化做到极致的技术哲学。通过ABB官方渠道采购该模块，您将同步获得原厂严苛的老化筛选测试报告及全球稀缺库存优先调配权。
