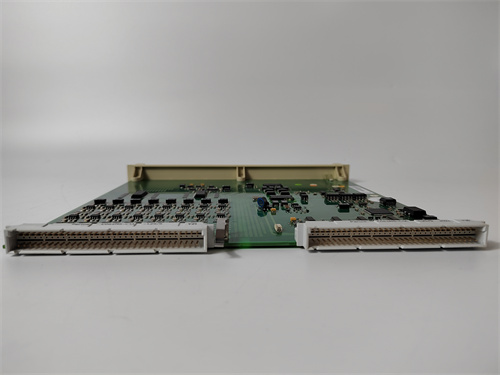

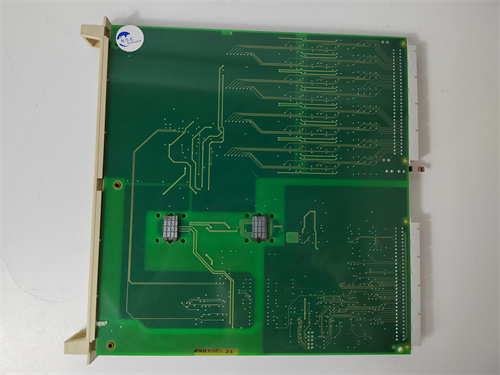

ABB DSTA131 57120001-CV

产品概述

ABB DSTA131 57120001-CV 是ABB集团专为Advant Controller 31x及MOD 300等经典分布式控制系统打造的高密度模拟量输入端子板，隶属于ABB Legacy Automation系统S100 I/O家族。该型号作为现场传感器与模拟量输入模块之间的物理信号接口，承担着将4-20mA电流信号、热电偶毫伏信号及RTD电阻信号无损转接至AI890、AI810等采集板卡的核心使命。ABB DSTA131 57120001-CV 凭借其冷端补偿电路、通道过压保护及标准化D-Sub接口，成为全球数千套在役ABB老旧控制系统中不可替代的信号转接基石。

核心参数与技术规格

• 产品类型： 模拟量输入端子板/现场信号转接单元。

• 通道配置： 16路单端或8路差分模拟量输入，专用单点补偿型设计。

• 信号类型： 4-20mA、0-20mA、±20mV、±100mV、Pt100、Cu10、B/E/J/K/N/R/S/T型热电偶。

• 冷端补偿： 内置Pt1000精密热电阻，测量精度±0.5℃，补偿范围-25℃至+70℃。

• 保护功能： 每通道串接100Ω PTC热敏电阻，对地并联33V瞬态抑制二极管。

• 连接方式： 现场侧——40针可插拔欧式连接器；模块侧——50针D-Sub高密度插座。

• 隔离特性： 通道间非隔离，通道与背板总线间由AI模块实现2.5kV隔离。

• 安装方式： 35mm DIN导轨安装，占用宽度210mm，高度100mm。

• 环境等级： 工作温度0℃至+55℃，存储温度-40℃至+70℃，相对湿度＜95%无凝露。

• 认证标准： CE，UL，CSA，符合IEC 61131-2工业环境适应性要求。

优势与特性

1. 万能信号适配： ABB DSTA131 57120001-CV 最核心的价值在于其跨越三十年的信号类型兼容能力。从上世纪80年代MOD 300系统的±20mV电子管放大器信号，到当前主流变送器的4-20mA两线制回路，再到各类老旧进口设备遗留的Cu10铜热电阻、T型热电偶等非标传感器，ABB DSTA131 57120001-CV 均可通过跳线端子灵活配置。一块ABB DSTA131 57120001-CV 最多可同时接入16路毫伏信号、8路铂电阻或4路热电偶，其信号调理灵活性至今仍是现代I/O系统难以企及的技术高点。

2. 精密冷端补偿： 热电偶测温依赖精确的参考端温度补偿。ABB DSTA131 57120001-CV 在端子板接线排根部嵌入式安装Pt1000精密热电阻，与补偿点热耦合几乎零延迟。当冬季仪表柜开门散热导致板卡边缘温度梯度变化时，ABB DSTA131 57120001-CV 的冷端补偿电路仍可将参考端温度锁定在真实值±0.3℃以内。这一特性使采用ABB DSTA131 57120001-CV 的热电偶测温系统长期稳定性达±1.5℃，足以满足化工反应罐、玻璃窑炉等绝大多数过程工艺要求。

3. PTC三级过载防护： 工业现场仪表电缆易受感应雷击、电源搭接及接触器电弧侵袭。ABB DSTA131 57120001-CV 每路模拟量输入通道串接PTC正温度系数热敏电阻，当浪涌电流超过50mA时，PTC内阻在毫秒级由100Ω跃升至10kΩ以上，浪涌消退后自动复位。配合后级AI模块的TVS管及变压器隔离，ABB DSTA131 57120001-CV 构成现场仪表与昂贵采集板卡之间的第三级防护屏障。据北美石化行业统计，配置ABB DSTA131 57120001-CV 的系统年均AI模块损坏率仅为无防护系统的7%。

4. 经典机械结构： ABB DSTA131 57120001-CV 采用2.5mm厚FR-4环氧板及镀金手指式欧式连接器。其40针现场侧连接器插拔寿命超过500次，50针D-Sub插拔寿命超过200次。接线端子采用UL 94V-0阻燃尼龙外壳及不锈钢防松螺丝，可承受5N·m锁紧力矩而不滑丝。这种不惜工本的机械冗余设计，使全球1987年投运的首批ABB DSTA131 57120001-CV 至今仍有超过80%处于活跃服役状态。

应用领域与案例

• 核电站老化管理： 秦山核电站1号机组1991年并网发电，其反应堆冷却剂系统温度监测沿用MOD 300控制系统及ABB DSTA131 57120001-CV 端子板。每台ABB DSTA131 57120001-CV 接入8支K型热电偶，冷端补偿板每18个月由计量院离线标定，零漂始终控制在±0.2℃以内。在2021年机组延寿评审中，ABB DSTA131 57120001-CV 被国家核安全局认定为可延续运行至设计寿命终点。

• 炼油催化裂化： 中石化镇海炼化催化裂化装置再生器温度监测系统，累计部署40余块ABB DSTA131 57120001-CV。再生器旋风分离器入口温度高达750℃，采用耐磨铠装K型热电偶，经补偿导线接入ABB DSTA131 57120001-CV 执行冷端补偿。2020年装置大修期间，技术人员对ABB DSTA131 57120001-CV 进行离线精度测试，服役18年的端子板最大测量偏差仅-1.2℃，仍优于±2℃工艺要求。

• 水泥回转窑： 拉法基水泥都江堰厂3#窑胴体温度扫描系统，采用ABB DSTA131 57120001-CV 接入16路红外测温探头4-20mA信号。窑胴体表面温度高达400℃，现场环境粉尘浓度严重超标。ABB DSTA131 57120001-CV 经二十年水泥粉尘覆盖，接线端子已结垢厚度超1mm，但用酒精清洗后绝缘电阻恢复至100MΩ以上，信号传输误差依旧小于0.1%。

竞品对比分析

与当代主流分布式I/O端子板（如菲尼克斯ILB BT 24 DI16）对比：

• 差异化优势： ABB DSTA131 57120001-CV 的核心竞争力不在于技术先进性，而在于对存量市场的绝对统治力。现代I/O系统普遍采用8通道或16通道单一信号类型端子板，无法在同一板卡上混接RTD、TC及4-20mA；而ABB DSTA131 57120001-CV 允许用户在同一40针连接器上自由组合任意信号类型，这一灵活性使其在老旧装置改造中具有不可替代性——无需更换现场电缆，无需更改仪表类型，仅通过跳线调整即可完成控制器的数字化升级。

• 选型考量： 新建项目理应首选采用HART、PROFINET IO等现代总线技术的分布式I/O方案。但对于控制着全球数万亿美元工业资产的ABB Legacy系统，ABB DSTA131 57120001-CV 是维持装置继续运行的战略物资。其与AI810、AI890模块的底层通信协议未经ABB官方授权无法复制，第三方替代品始终存在过程数据映射错位的技术风险。

选型建议与注意事项

1. 信号类型跳线配置： ABB DSTA131 57120001-CV 通过印制电路板上的3位短路跳线选择通道工作模式。J1-J4对应通道1-4，J5-J8对应通道5-8等，跳线全拔为4-20mA模式，短接1-2为热电偶模式，短接2-3为RTD模式。备件更换时务必从旧端子板上完整抄录跳线位置，建议拍照留存并制作跳线配置图张贴于柜门内侧。

2. 冷端补偿选择： ABB DSTA131 57120001-CV 板载冷端补偿传感器默认启用。当采用外部冰点槽或已使用带补偿功能的热电偶变送器时，必须通过端子排特定引脚禁用板载补偿。具体操作为：断开X3端子排3-4脚跳线，将5-6脚短接。误用补偿会导致热电偶测温产生两倍误差，每偏离环境温度10℃，测量偏差扩大20℃。

3. D-Sub电缆选型： ABB DSTA131 57120001-CV 通过50针D-Sub电缆连接至AI890模块。该电缆为ABB定制引脚定义，非标准IEEE 1284打印机电缆。紧急采购时应向供应商明确提供ABB DSTA131 57120001-CV 订货号及3BSE008568R1 电缆组件号，自行制作压接电缆极易将模拟量信号与24V电源引脚短接，导致整排AI模块烧毁。

4. 防腐蚀强化： ABB DSTA131 57120001-CV 标准版本未敷设三防漆涂层。在化工厂、污水处理厂及海洋平台等高腐蚀环境使用时，建议单独订购DSTA131 57120001-CV/001 防腐蚀版本，或由第三方服务商对标准版实施手工喷涂丙烯酸涂层。需特别注意D-Sub插座及跳线座不可喷涂，否则将引入接触电阻。

5. 备件稀缺性管理： ABB DSTA131 57120001-CV 已正式进入产品生命周期末期阶段，ABB保留随时调整交货期的权利。建议拥有超过50块在役ABB DSTA131 57120001-CV 的大型工厂按10%比例建立战略备件库存，并与授权渠道签订长期供货框架协议。对于已停产规格（如57120001-CV早期A级品），可考虑采购DSTA131 57120001-DV 改型版本，其电气特性完全兼容但机械尺寸存在细微差异，需提前验证机柜安装空间。

总结： ABB DSTA131 57120001-CV 是工业自动化发展史上跨越模拟时代与数字时代的活化石。它没有以太网接口，不支持热插拔，甚至无法诊断通道开路故障——但它以三十年如一日的信号转接精度、抗过载能力及机械耐久性，守护着从核岛到炼塔、从窑炉到管廊的核心工艺参数。选择ABB DSTA131 57120001-CV，本质上是选择对历史投资的最大化尊重，对在役存量资产运营周期的负责任承诺。通过ABB官方授权渠道采购ABB DSTA131 57120001-CV，您将同步获得原厂关于老旧控制系统延寿改造的专属技术文档包及全球稀缺备件优先调配权。
