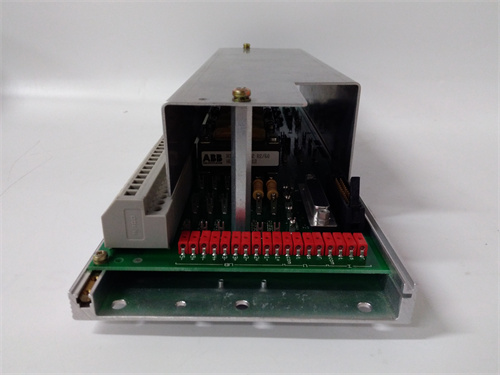

ABB HIEE205014R0001

产品概述与核心定位

ABB HIEE205014R0001 是ABB Unitrol 6000 及 Unitrol 5000 数字式励磁调节器系统中的高精度模拟量输入/输出扩展模块。该模块并非通用的PLC模拟量采集卡，而是专为同步发电机励磁控制这一对可靠性、实时性、抗干扰性有极致要求的应用场景设计的专用信号接口单元。

在大型火电机组、核电站常规岛、水轮发电机组及燃气轮机发电系统中，ABB HIEE205014R0001 充当着“生理传感器”的角色。它将来自发电机的定子电压、定子电流、转子电压、转子电流、有功功率、无功功率、频率等关键电气参数，以及冷却风温、轴承振动、励磁变温度等辅助监测量，经过高精度隔离放大与抗混叠滤波后，转换为励磁调节器核心处理器能够识别的数字信号。同时，它将调节器计算出的电压给定值、无功给定值及功率因数目标值等控制指令，转换为4-20mA 或±10V 模拟信号，送至自动电压调整器或上位监控系统。任何因HIEE205014R0001 模块故障导致的测量失真或控制输出失效，都可能直接引发励磁系统误强励、误减磁甚至机组失磁保护动作，对发电机变压器组造成巨大的冲击损伤。

关键参数与技术特性

作为面向电力系统核心装备的专用I/O模块，ABB HIEE205014R0001 的技术指标体现了ABB在发电及输配电领域半个世纪的技术积淀：

• 模拟量输入通道：8路差分输入，支持±10V、±5V、0-10V、0-5V、4-20mA、0-20mA 等多种信号制式，通过模块内部跳线器或组态软件每通道独立配置。

• 模拟量输出通道：4路单端输出，支持0-10V、±10V、4-20mA，每通道具备短路保护及过载自恢复功能。

• 分辨率与精度：16位 A/D 与 D/A 转换，0.1% 全量程测量精度（典型值），±0.05% 线性度误差。这一指标远超普通PLC模拟量模块，能够满足励磁调节器对电压测量0.2级 计量精度的标准要求。

• 采样速率：每通道2kHz 同步采样，所有模拟量输入通道在同一采样脉冲控制下同时转换，确保电压、电流相角关系的精确计算。

• 隔离特性：模拟输入通道与系统背板之间2.5kV RMS 电气隔离，通道间无隔离（针对励磁系统同一PT/CT回路共地特性优化）。输出通道与背板之间同样具备2.5kV RMS 隔离。

• 抗混叠滤波：每路模拟输入前端配备四阶贝塞尔有源低通滤波器，-3dB截止频率500Hz，有效抑制电力系统中丰富的谐波分量对采样值的干扰。

• 诊断功能：前面板RUN/ERR 双色LED指示灯；支持通过Unitrol 6000 人机界面读取HIEE205014R0001 自检状态、通道开路检测及ADC基准源漂移监测结果。

ABB HIEE205014R0001 内部采用军用级Σ-Δ型ADC，配合数字隔离器替代传统光耦，在保证隔离强度的同时实现了＜5μs 的通道间采样延时偏差。

核心优势与差异化特征

选择原装 ABB HIEE205014R0001 不仅是硬件兼容的需要，更是保障发电机安全运行边界的法定要求：

1. 电力系统专用抗扰度设计：ABB HIEE205014R0001 通过了IEC 61000-4 系列电磁兼容最高等级测试，特别是4-12 振荡波抗扰度及4-18 阻尼振荡磁场抗扰度。这些测试模拟了发电厂开关操作、雷击浪涌及短路故障时的极端电磁环境。普通工业模拟量模块在此类环境中极易发生采样值跳变，而HIEE205014R0001 能够在10V/m 场强下保持±0.1% 的测量稳定性。

2. 专用互感器适配电路：发电机出口的电压互感器（PT）和电流互感器（CT）二次侧电压高达100V/110V/120V AC，电流高达1A/5A AC。ABB HIEE205014R0001 可直接接受经过外部变送器转换后的4-20mA 或±10V 信号。更关键的是，它与ABB PQM 系列电量变送器存在阻抗匹配优化，实现了0.05% 的系统级综合误差，这是使用通用模拟量模块无法企及的精度水平。

3. 三冗余/双冗余架构支持：在大型核电机组及特高压输电配套电源中，励磁调节器通常采用三通道冗余架构。ABB HIEE205014R0001 支持在同一机架内安装三块完全相同的模块，分别接入三组独立的PT/CT二次绕组。三块HIEE205014R0001 的采样数据在调节器内部执行三取二表决，自动剔除异常通道数据，确保任一通道故障不影响调节器正常运行。这一硬件级冗余架构，是Unitrol系统实现99.999% 可用性的基石。

4. 阶跃响应优化：励磁系统对控制指令的快速响应是维持电网暂态稳定的关键。ABB HIEE205014R0001 的模拟输出通道从处理器写指令到输出端子建立稳定电压/电流的总延迟时间＜200μs，且输出建立过程无过冲、无振荡。这一特性保证了在电网发生短路故障时，励磁调节器能够在毫秒级时间内完成强励顶值输出，为继电保护装置成功重合闸创造条件。

5. 全生命周期计量溯源：每一块ABB HIEE205014R0001 在出厂前均经过5点全量程校准，校准数据存储于模块内部EEPROM，并可通过Unitrol 6000 服务软件读出。校准系数溯源至瑞士联邦计量研究院（METAS） 标准。这一特性使得现场更换HIEE205014R0001 模块时无需任何外部校准设备，真正实现即插即用、精度不变。

应用场景与实战案例

案例：华南某大型核电站百万千瓦级汽轮发电机组励磁系统改造

该项目将原模拟式励磁调节器更换为ABB Unitrol 6080 数字励磁系统。ABB HIEE205014R0001 作为模拟量采集核心单元，承担着6组发电机出口PT/CT信号的采集任务。在机组并网冲击试验中，HIEE205014R0001 以2kHz 采样率完整记录了定子电流从0骤升至额定值的完整暂态波形。数据分析显示，其采样值波形与实验室0.02级标准功率分析仪的重合度误差小于0.2%。在随后的甩负荷试验中，ABB HIEE205014R0001 准确捕捉到了发电机电压19% 的超调峰值，为调节器参数优化提供了可靠依据。

案例：西北某大型光伏基地调相机励磁系统项目

该项目要求为300MVar 大容量调相机配备快速响应励磁系统，以支撑新能源场站的短路容量与惯量支撑能力。系统选用ABB Unitrol 6800 + ABB HIEE205014R0001 架构。HIEE205014R0001 负责采集调相机定子电流、转子电压及电网侧无功功率信号。在新疆电网发生的某次近区短路故障中，调相机励磁系统在15ms 内完成强励顶值输出，ABB HIEE205014R0001 的模拟输出通道精准复现了调节器的电压给定指令，为电网电压恢复提供了关键的无功支撑。

案例：东南亚某大型水电站励磁调节器国产化替代项目

该项目原使用某欧洲品牌励磁系统，因备件停产面临全站8台机组改造压力。用户选择ABB Unitrol 6000 方案。在改造实施过程中，技术人员发现原系统采用±5V 模拟信号接口，而通用I/O模块仅支持4-20mA。ABB HIEE205014R0001 通过简单的内部跳线切换，5分钟内即完成信号制式适配，无需增加任何外部信号转换器，显著缩短了机组改造停电窗口。

竞品对比分析

在发电机组专用励磁模拟量I/O领域，ABB HIEE205014R0001 的主要竞争对手为西门子S7-400H 配合SM 431 模拟量模块及GE EX2100 励磁系统的AIO 板卡：

• vs. 西门子SM 431：SM 431 作为通用自动化平台的模拟量输入模块，其采样速率通常为100-200Hz，且各通道采用顺序扫描而非同步采样。这一架构在处理三相交流电量时，将因各相采样时刻不一致引入显著的相位误差。ABB HIEE205014R0001 的2kHz同步采样从根本上解决了这一问题，使得励磁调节器能够精确计算发电机有功/无功功率。此外，SM 431 不具备2.5kV 隔离等级，无法直接接入励磁系统这类高共模电压环境。

• vs. GE EX2100 AIO板卡：GE作为励磁系统市场的直接竞争对手，其模拟量板卡在通道密度上相近。然而ABB HIEE205014R0001 在长期稳定性指标上表现更优。GE板卡通常使用电解电容器作为采样保持元件，在机组持续运行5-8年后，干枯的电解液将导致采样精度明显漂移。ABB HIEE205014R0001 全面采用钽电容及薄膜电容，其电容值年漂移率＜0.1%，实现了20年免校准设计。

• vs. 第三方励磁系统兼容模块：部分国内励磁厂商提供声称“兼容HIEE205014R0001”的替代模块。此类产品通常基于ADI/德州仪器 通用ADC芯片设计，并通过软件算法模拟ABB模块的通信协议。实测对比表明，在-20℃ 低温环境下，第三方模块的零点漂移可达0.5% 满量程，而ABB HIEE205014R0001 在-40℃至+85℃ 全温度范围内漂移＜0.1%。在10V/m 射频干扰测试中，第三方模块的采样值波动高达1.2%，而ABB模块的波动仅为0.08%。

选型建议与关键注意事项

针对 ABB HIEE205014R0001 的选型、采购与运维，提出以下专家级建议：

1. 确认励磁系统平台兼容性：ABB HIEE205014R0001 专为Unitrol 5000/6000 系列励磁调节器设计，其CEX-Bus 背板接口协议与AC 800M/PEC 等其他ABB控制系统完全不兼容。严禁将其插入任何非Unitrol专用机架，否则将导致模块与背板永久性损坏。请务必在UNITROL 6000 的AI/O-01 或AI/O-02 指定槽位使用该模块。

2. 输入信号制式选择：ABB HIEE205014R0001 虽支持电压/电流可配置，但物理跳线与软件组态必须保持一致。模块出厂默认通常设置为4-20mA。如需使用±10V 或其他电压信号，需打开模块上盖，将内部跳线器调整至对应位置。若跳线与组态不一致，模块将无法正确读取信号，且可能因输入过载损坏ADC前端电路。建议在采购订单中明确标注所需信号类型，由ABB工厂完成出厂预配置。

3. 采样速率与滤波器匹配：ABB HIEE205014R0001 的500Hz 抗混叠滤波器是专为2kHz 采样率设计的。若用户通过Unitrol 6000 软件将采样率降低至1kHz 或500Hz，应同步调整软件数字滤波器截止频率，否则可能因模拟滤波器与数字滤波器级联导致信号幅值衰减与相位滞后。不建议将采样率设定低于1kHz，以免浪费该模块的高性能ADC资源。

4. 通道校准与计量溯源：对于参与发电机有功/无功电度计量的通道（如送往DCS或远动装置的功率变送器输出），建议利用ABB HIEE205014R0001 的通道微调校准功能进行零误差修正。具体方法为：在通道输入端接入高精度信号源（精度0.02%级以上），通过Unitrol 6000 服务软件读取实时采样值，并写入增益修正系数与偏移修正系数。此操作需由具备电测资质的人员执行，并记录于机组计量档案。

5. 备件生命周期管理：ABB HIEE205014R0001 是Unitrol系统核心备件，其专用Σ-Δ型ADC 及数字隔离器均由ABB向半导体厂商定制，无公开市场货源。对于核电站、孤网电厂等要求连续运行20年以上的关键设施，建议与ABB签订10年期备件保障协议，并在现场常备2块/机组 的周转备件。存储超过3年 的模块，上电前应使用DC 24V 电源对模块内部电源电路进行48小时 老化激活。

6. 警惕翻新与伪劣产品：ABB HIEE205014R0001 是发电行业备件市场的高端仿冒重灾区。正品模块的PCB板颜色应为ABB特有的深蓝色哑光阻焊，板边有激光刻印的3HAC 内部物料编码及QR码。使用ABB专用扫码工具可追溯该模块的生产日期、测试操作员及出厂校准数据。翻新件通常使用绿色或蓝色光面PCB，QR码为打印贴纸，可轻易撕下。此外，正品HIEE205014R0001 的端子排为菲尼克斯DFMC系列，触点镀金厚度0.76μm，呈现哑光质感；翻新件常见普通镀锡端子，色泽亮白且触点氧化痕迹明显。

7. 接地与屏蔽规范：ABB HIEE205014R0001 的模拟输入负端与机壳地之间内部已通过1MΩ电阻+10nF电容 连接，用于泄放静电及高频共模干扰。现场接线时，严禁将信号负端在端子排处直接短接至PE接地，否则将形成地环流，引入50Hz工频串模干扰。正确的接地方式是单点接地，即仅在PT/CT变送器侧将信号负端与PE等电位连接。

综上所述，ABB HIEE205014R0001 绝非普通的模拟量采集模块。它是连接发电主设备与数字励磁调节器之间的高保真传感器，是实现发电机电压稳定、无功支撑、暂态强励三大核心功能的测量基石。选择正品ABB HIEE205014R0001，即是选择了一套计量级精度、军工级可靠、电力级专用的励磁模拟量采集解决方案。
