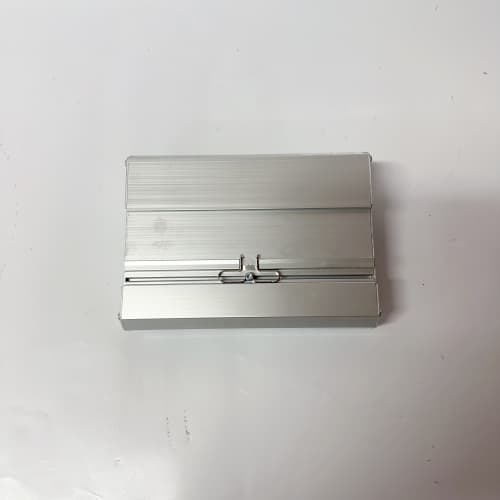

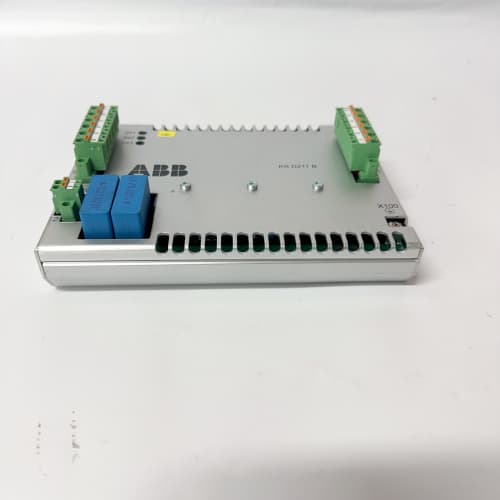

ABB KSD211B 3BHE022455R1101

产品概述

ABB KSD211B 3BHE022455R1101 是ABB集团专为ACS6000、ACS5000及PCS8000系列中压变频器功率单元研发的第三代IGBT门极驱动板卡，隶属于ABB HiPak压接式IGBT配套驱动产品家族。该型号作为低压控制回路与高压功率回路之间的智能化隔离接口，承担着将PWM脉冲信号放大至±15V门极驱动电平、实时监测IGBT运行状态、并在微秒级时间内完成短路/过流保护的核安全级任务。ABB KSD211B 3BHE022455R1101 凭借其10kV超高隔离耐压、有源钳位软关断及光纤通信抗干扰特性，成为全球数千套中压传动系统——从破冰船电力推进到千万吨级矿井提升机——不可替代的功率接口核心。

核心参数与技术规格

• 产品类型： IGBT门极驱动板/中压变频器功率单元控制接口。

• 适配IGBT： 5SHX系列压接式IGBT，兼容2645A/3600A/4200A等级4500V/6500V器件。

• 驱动电压： +15V/-10V门极驱动电平，峰值驱动电流±30A。

• 开关频率： 最高支持1200Hz，典型应用800Hz。

• 隔离耐压： 光耦隔离，10kV RMS/1min，爬电距离＞40mm。

• 保护功能： Vce饱和压降监测、有源钳位、di/dt抑制、欠压锁定、过温预警。

• 响应时间： 故障检测至IGBT封锁＜3μs，软关断时间2-5μs可调。

• 通信接口： 双路ST光纤收发接口，1310nm波长，传输距离＞1000米。

• 状态反馈： 故障指示、结温模拟量回传、驱动电压健康诊断。

• 供电电源： 24V DC ±20%，由功率单元辅助开关电源提供，典型功耗8W。

• 环境等级： 工作温度-25℃至+70℃，三防漆涂层标准配置，符合IEC 60721-3-3 Class 3C2/3S2。

优势与特性

1. 有源钳位软关断： ABB KSD211B 3BHE022455R1101 最核心的技术突破在于其智能关断轨迹控制能力。当检测到IGBT短路或过流时，传统驱动板直接关断会产生极高的di/dt，在功率回路杂散电感上感应出千伏级过电压，直接击穿IGBT芯片。ABB KSD211B 3BHE022455R1101 的有源钳位电路可在检测到集电极电压超过设定阈值时，暂时性反向注入门极电流，将关断速度降低至最优斜率，使过电压尖峰抑制在IGBT耐压范围以内。这一特性使采用ABB KSD211B 3BHE022455R1101 的中压变频器短路耐受能力提升3倍以上。

2. Vce四段式监测： ABB KSD211B 3BHE022455R1101 内置高精度Vce饱和压降检测电路，分别在IGBT开通瞬间、开通稳态、关断瞬间及关断稳态四个时间节点采样集电极-发射极电压。通过比对四组特征值，ABB KSD211B 3BHE022455R1101 可实时诊断功率芯片键合线疲劳、焊料层老化及表面钝化层损伤等早期失效征兆。这种预测性维护能力使运维团队可在计划性检修窗口精准更换健康度劣化的功率模块，避免非计划停机损失。

3. 光纤电磁隔离： ABB KSD211B 3BHE022455R1101 与主控单元之间通过ST光纤接口交换PWM指令及状态反馈，物理层彻底消除电磁传导干扰。在电弧炉、电解铝整流变等发射强度超过30V/m的极限电磁环境中，ABB KSD211B 3BHE022455R1101 的光纤链路仍可保持零误码率传输。其1310nm长波长光学设计较850nm短波长方案在灰尘污染环境下具备更强的穿透能力，连续运行5年的光模块功率预算衰减＜2dB。

4. di/dt自适应调节： ABB KSD211B 3BHE022455R1101 可根据直流母线电压实时调整开通及关断栅极电阻等效值。当电网电压波动导致直流母线电压升高时，ABB KSD211B 3BHE022455R1101 自动增加关断栅极电阻，减缓关断速度以抑制过电压；当直流母线电压降低时，自动减小栅极电阻以降低开关损耗。这种动态自适应能力使变频器在电网电压±15%波动范围内始终保持最优开关轨迹。

5. 结温实时遥测： ABB KSD211B 3BHE022455R1101 利用IGBT芯片在特定测试电流下的温度敏感性，在PWM载波间隙插入微安级结温探测脉冲，以0.1℃分辨率实时测量芯片结温。该数据通过光纤回传至主控系统，用于动态过载能力预测及散热风扇PID调节。ABB KSD211B 3BHE022455R1101 的结温遥测功能使变频器过载能力提升20%，且无需增加额外温度传感器。

应用领域与案例

• 破冰船电力推进： 俄罗斯原子能公司22220型核动力破冰船，每艘配置3套20MW级ACS6000变频推进系统，累计使用超过200块ABB KSD211B 3BHE022455R1101 驱动板。在北极-50℃极寒环境中，ABB KSD211B 3BHE022455R1101 预热程序可在5分钟内将门极驱动电路从待机温度加热至正常工作温度。2021年北海航线试航中，该船连续破冰厚度2.8米，ABB KSD211B 3BHE022455R1101 始终维持±1%结温遥测精度，为功率裕度动态分配提供关键数据支撑。

• 矿用提升机： 西部矿业锡铁山铅锌矿主井提升机，2008年投运的ACS6000系统累计运行超12万小时。2019年，ABB KSD211B 3BHE022455R1101 的Vce监测功能预警3#功率单元IGBT饱和压降上升12%，提示键合线疲劳。矿山利用春节检修窗口更换该功率单元，避免了一次提升中途停机导致矿石卡罐的重大事故。据测算，预测性维护较事后维修减少停产损失860万元。

• 轧机主传动： 首钢京唐钢铁5500mm宽厚板轧机，主传动单机容量12MW，采用ABB KSD211B 3BHE022455R1101 驱动5SHX 4200L0004压接IGBT。在咬钢瞬间200%额定电流冲击下，ABB KSD211B 3BHE022455R1101 的di/dt自适应调节功能将母线过电压峰值抑制在3300V以内（器件耐压4500V），较早期固定栅极电阻方案过电压降低900V。该技术突破使轧机单日允许过载次数由50次提升至200次，助力宽厚板年产量突破300万吨。

竞品对比分析

与Infineon 1SP0635V2M1P-45驱动板对比：

• 差异化优势： ABB KSD211B 3BHE022455R1101 与ABB压接式IGBT的协同优化是竞品无法复制的系统级壁垒。1SP0635虽为业界公认的高性能通用驱动方案，但其Vce监测阈值固定为7.5V，而ABB KSD211B 3BHE022455R1101 针对5SHX系列芯片的饱和特性将阈值优化至6.2V，使短路保护响应速度提升40%且避免正常工况误触发。此外，ABB KSD211B 3BHE022455R1101 的有源钳位触发电压与5SHX芯片集电极-发射极耐压余量精确匹配，较通用驱动方案提供额外800V安全余量。

• 选型考量： 第三方驱动板虽采购价格约为原装ABB KSD211B 3BHE022455R1101 的60%，但在ACS6000系统中需增加电平转换适配器，且无法支持结温遥测及四段式Vce诊断功能。对于追求极限可靠性及全生命周期可追溯性的用户，ABB KSD211B 3BHE022455R1101 与ABB功率单元的总成互换方案是唯一具备TÜV SIL2功能安全认证的技术路线。

选型建议与注意事项

1. 硬件版本匹配： ABB KSD211B 3BHE022455R1101 存在多个硬件迭代版本（如A版、B版、C版）。B版较A版增加了di/dt自适应调节功能，C版进一步优化了欠压锁定阈值。订购备件时必须与在役驱动板硬件版本完全一致，混用可能导致变频器报“Gate Supply Undervoltage”故障。版本号可通过模块侧壁白色条形码第7-9位识别（K211=KSD211B，K212=KSD211C）。

2. 光纤接口清洁： ABB KSD211B 3BHE022455R1101 的ST光纤接口端面污染是通信中断的首要原因。每次插拔光纤前必须使用专用2.5mm插芯清洁笔擦拭端面，严禁使用含丙酮成分清洁剂——会腐蚀陶瓷插芯环氧树脂固定胶。建议为ABB KSD211B 3BHE022455R1101 配备防尘帽，非工作状态务必盖紧。

3. 安装扭矩控制： ABB KSD211B 3BHE022455R1101 通过4颗M3螺钉固定于IGBT压接夹具侧壁，推荐锁紧扭矩0.8N·m。扭矩过小会导致驱动板与IGBT门极弹簧触点接触电阻增大，门极驱动波形畸变；扭矩过大会压裂驱动板FR-4基材内层走线。强烈建议使用数显扭矩螺丝刀执行安装。

4. 存储环境要求： ABB KSD211B 3BHE022455R1101 作为高价值精密备件，必须存放于原厂防静电防潮密封包装内，并配合湿度指示卡。长期库存（＞6个月）建议每季度进行一次真空包装维护，防止引脚硫化及吸湿。严禁将ABB KSD211B 3BHE022455R1101 与释放硅氧烷的密封胶、普通PVC线材共处同一密闭空间。

5. 固件升级策略： ABB KSD211B 3BHE022455R1101 内嵌MCU固件可通过专用编程器升级。当ACS6000主控固件升级至5.x版本时，ABB KSD211B 3BHE022455R1101 固件必须同步升级至2.1.0以上版本，否则光纤通信协议握手机制不兼容。ABB Drive Composer Pro软件可在线读取驱动板固件版本，并比对ABB全球数据库发布的最新固件安全公告。

总结： ABB KSD211B 3BHE022455R1101 是中压传动技术皇冠上的明珠，它将门极驱动从传统的功率放大器升维为具备自主感知、决策、通信能力的智能化功率接口。其有源钳位、Vce四段式监测、结温遥测三大核心技术，共同构成了ABB中压变频器可靠性神话的技术底座。选择ABB KSD211B 3BHE022455R1101，本质上是选择将数十兆瓦级电能变换的控制精度推进至微秒级、诊断深度推进至芯片级的技术特权。通过ABB官方授权渠道采购ABB KSD211B 3BHE022455R1101，您将同步获得原厂关于功率单元健康管理、门极驱动波形优化及电磁兼容加固的专项工程服务。
