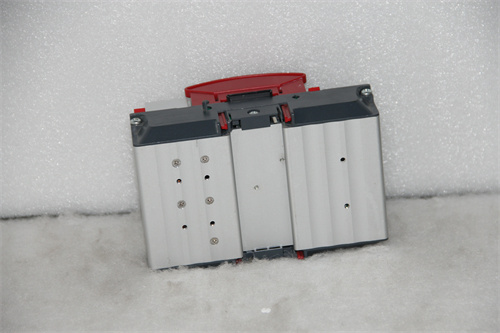

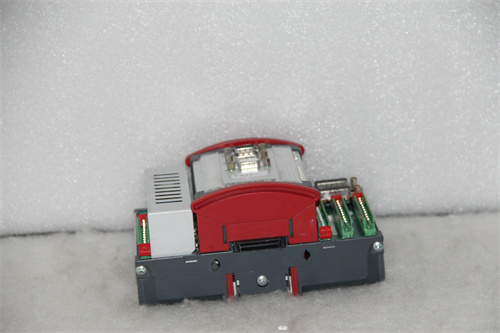

ABB RDCU-12C 3AUA0000036521

产品概述与核心定位

ABB RDCU-12C 3AUA0000036521 是ABB ACS800 系列工业传动系统的核心控制单元，是该系列产品应用最广泛、保有量最高的控制板卡之一。该模块并非普通的通信接口卡或I/O扩展板，而是整个变频器的“大脑”——它搭载ABB享誉工业界的直接转矩控制（DTC） 算法，负责执行电机矢量控制、速度闭环调节、转矩闭环调节、磁通优化及全部保护功能。

在起重机械、矿山皮带机、挤出机、离心机、风机水泵及试验台等无数工业场景中，ABB RDCU-12C 3AUA0000036521 扮演着“智能驾驶员”的角色。它接收来自上位机的速度/转矩给定指令，读取电机编码器的实时位置/速度反馈，采样变频器主回路的电流、电压及温度信号，经过25μs 级的DTC核心运算，生成IGBT的精确触发脉冲。任何因RDCU-12C 模块故障导致的控制算法执行异常，都将直接引发电机转速失稳、转矩脉动、过流跳闸甚至功率单元炸机的严重事故。

关键参数与技术特性

作为ACS800系列最经典的控制单元，ABB RDCU-12C 3AUA0000036521 的技术规格体现了ABB在交流传动领域三十年的算法积淀：

• 核心处理器：32位RISC 专用数字信号处理器，主频60MHz，专为直接转矩控制算法优化。

• 控制周期：电流控制环25μs，速度控制环1ms，磁通优化环5ms，满足0.01% 转速精度的实时计算需求。

• 编码器接口：2路增量式编码器接口，支持TTL/HTL 5V/15V差分信号，最高输入频率500kHz；可选配RTAC-01 扩展绝对式编码器（EnDat/SSI/HIPERFACE）支持。

• I/O资源：2路±10V模拟输入，2路0-20mA模拟输入，2路±10V模拟输出；6路数字输入（24V DC），3路继电器输出（250V AC/2A）。

• 通信接口：1个RJ45端口，支持DDCS 光纤通信协议，用于连接ABB RDCU-12C 3AUA0000036521 至CDP-312R 控制盘、RDCO 光纤适配器或DriveWindow 调试软件；1个RS-485接口，支持Modbus RTU 协议。

• 安全功能：集成Safe Torque Off（STO） 安全转矩中断功能，符合EN 954-1 类别3 及IEC 61508 SIL2 标准。

• 保护功能：过流保护、过压保护、欠压保护、过温保护、电机过载保护、接地故障保护、缺相保护等20余项 故障诊断功能。

• 存储容量：4MB Flash程序存储器，2MB RAM数据存储器，128kB EEPROM参数存储器。

• 供电要求：24V DC ±20%，典型功耗8W，通过RDCU 背板或外部端子供电。

• 环境规格：工作温度-10℃至+55℃，存储温度-40℃至+70℃，防护等级IP20。

ABB RDCU-12C 3AUA0000036521 的核心竞争力并非硬件参数，而是固化于其4MB Flash 中的DTC直接转矩控制算法——这一ABB专利技术无需编码器即可实现异步电机100:1 调速范围（有编码器1000:1），转矩响应时间＜5ms，转矩控制精度＜±1%。

核心优势与差异化特征

选择原装 ABB RDCU-12C 3AUA0000036521 不仅是硬件兼容的需要，更是释放ACS800极限性能的技术前提：

1. 直接转矩控制（DTC）的物理载体：ABB RDCU-12C 3AUA0000036521 是ABB DTC技术面向工业应用的核心实现平台。与矢量控制需要电流矢量解耦、坐标变换、转子磁链观测等多个复杂环节不同，DTC 直接在定子静止坐标系下控制磁链和转矩，无需旋转坐标变换，结构简单且动态响应极快。这一算法的独家知识产权固化于RDCU-12C 的底层固件中，任何第三方控制器都无法复现其5ms 转矩响应与0.01% 稳态精度。

2. 无编码器矢量控制的行业标杆：ABB RDCU-12C 3AUA0000036521 的无编码器DTC 模式在风机、水泵等无法安装编码器的应用中表现卓越。其高频注入技术可在0Hz 甚至0转速 下辨识转子磁极位置，实现零速满转矩输出。这一特性使得RDCU-12C 在矿山皮带机、挤塑机等重载启动场景中，无需编码器即可实现180% 启动转矩，远超竞品120% 的水平。

3. 自适应磁通优化：ABB RDCU-12C 3AUA0000036521 内置磁通优化算法，可根据电机负载率动态调整磁通水平。在轻载工况下，模块自动降低电机磁通，使电机铁损显著下降，节能效果达5-15%。这一功能是RDCU-12C 的标准配置，无需任何额外选件或授权，而竞品往往需付费选购节能套件。

4. 坚固的硬件架构：ABB RDCU-12C 3AUA0000036521 采用六层PCB 及大面积敷铜设计，关键信号均有ESD保护二极管及TVS钳位。其RJ45 通信端口支持热插拔，且具备2.5kV 隔离防护，可直接连接至CDP-312R 控制盘，无需担心带电插拔损坏接口。这一工业级可靠性是RDCU-12C 在起重机械、港口机械等强振动、频繁插拔应用场景中超长寿命的技术保障。

5. 全生命周期参数兼容：ABB RDCU-12C 3AUA0000036521 的参数系统具有向后兼容特性。使用DriveWindow 软件，可将20年前 的ACS600 参数文件直接下载至RDCU-12C，模块自动完成参数格式转换。这一特性使得老旧传动系统的利旧改造变得极其便捷——更换RDCU-12C 后，无需重新调试电机辨识，直接恢复生产。这是ABB对客户存量资产保护承诺的技术体现。

应用场景与实战案例

案例：华东某大型港口集装箱岸桥起升机构改造

该项目2台 集装箱岸桥起升机构原使用西门子 传动系统，因备件停产面临整体改造。用户选择ABB ACS800 单传动方案，每台岸桥配置RDCU-12C 3AUA0000036521 控制单元驱动400kW 起升电机。在负载试车 阶段，ABB RDCU-12C 3AUA0000036521 的DTC 算法展现出惊人的动态响应——当吊具着箱瞬间，负载从10% 骤增至100%，电机转速跌落仅0.2%，且在100ms 内恢复至设定值。岸桥司机反馈：“新系统的操控感像开轿车，老系统像开卡车。”该港口随后将全部6台 岸桥纳入改造计划。

案例：西南某大型水泥集团窑尾高温风机节能改造

该项目要求将2台 窑尾高温风机由液力耦合器调速改为变频调速。风机功率1250kW，电压6kV，选用ACS800 多传动方案，每台风机配置RDCU-12C 3AUA0000036521 控制单元。RDCU-12C 的无编码器DTC 模式在此完美发挥——高温风机工作温度＞200℃，无法安装编码器。模块通过高频注入技术，在0.5Hz 启动瞬间即准确辨识转子位置，实现180% 启动转矩。改造后，风机节电率达38%，年节省电费220万元。更让用户惊喜的是，ABB RDCU-12C 3AUA0000036521 的自适应磁通优化使风机在70% 负荷时自动降压运行，额外贡献了5% 的节能收益。

案例：华南某大型橡塑企业双螺杆挤出机控制系统升级

双螺杆挤出机对转矩控制精度要求极高——转矩波动＞3% 即导致物料塑化不均，产生晶点废品。该企业原使用日系品牌变频器，转矩波动约5%，废品率长期在3% 左右。升级为ABB ACS800 + ABB RDCU-12C 3AUA0000036521 后，转矩波动降至0.8%，废品率同步下降至0.5%。该企业电气主管评价：“RDCU-12C 的转矩控制像机械传动一样硬，完全感受不到电机的扭矩脉动。” 仅废品损失一项，3个月 即收回改造投资。

竞品对比分析

在工业传动控制单元领域，ABB RDCU-12C 3AUA0000036521 的主要竞争对手为西门子CU320-2 及丹佛斯MCD 600 控制单元：

• vs. 西门子CU320-2：西门子CU320-2 作为SINAMICS S120 平台的控制核心，性能同样强大。然而其矢量控制算法需编码器支持方能实现高动态响应，无编码器模式下启动转矩仅120% 且低速平稳性较差。ABB RDCU-12C 3AUA0000036521 的无编码器DTC 可实现180% 启动转矩，0Hz 满载输出。这一差距在起重机、挤出机等重载启动应用中至关重要。此外，CU320-2 的节能模式为选配功能，需额外授权，而RDCU-12C 的磁通优化为标配。

• vs. 丹佛斯MCD 600：丹佛斯MCD 600 软启动器在轻载启动场景中成本优势明显，但MCD 600 本质为晶闸管调压装置，仅适用于风机、水泵等平方转矩负载，完全无法实现恒转矩 重载启动及全程调速。ABB RDCU-12C 3AUA0000036521 作为全功能变频器控制单元，可实现0-100% 全程无级调速，应用范围不可同日而语。

• vs. 第三方兼容控制板：市场上存在大量宣称“兼容3AUA0000036521”的第三方控制板。此类产品通常抄板正品RDCU-12C 的硬件设计，但固件为盗版或逆向工程产物。实测表明，第三方控制板的DTC 算法执行存在20-50μs 额外延迟，转矩响应由正品的5ms 劣化至15ms 以上。更为致命的是，第三方板卡在电机自辨识环节频繁失败，无法准确测量电机定子电阻、漏感等关键参数，导致带载能力下降、过流保护误动。强烈建议仅从ABB授权渠道采购RDCU-12C。

选型建议与关键注意事项

针对 ABB RDCU-12C 3AUA0000036521 的选型、采购与运维，提出以下专家级建议：

1. 确认传动平台兼容性：ABB RDCU-12C 3AUA0000036521 专为ACS800 系列单传动及多传动系统设计，与ACS880 平台的BCU 控制单元完全不兼容。RDCU-12C 只能配合ACC/ACP/ACS800 系列功率单元使用，无法 驱动ACS880 的IGBT 模块。若您的设备为ACS880，请选用BCU-02/12/22 系列控制单元。

2. 固件版本与功能差异：ABB RDCU-12C 3AUA0000036521 存在多个固件版本，不同版本支持的功能差异显著。早期版本（固件2.x）不支持STO 安全转矩中断，且无编码器DTC 的低速性能较弱；后期版本（固件3.x/4.x）增加了高频注入算法及安全功能。采购时务必确认模块固件版本，并通过DriveWindow 读取实际版本号。建议采购库存日期较近、固件版本≥4.0 的模块。

3. 编码器接口扩展：ABB RDCU-12C 3AUA0000036521 仅支持增量式编码器。若您的电机配备绝对式编码器（EnDat/HIPERFACE/SSI），必须加装RTAC-01 编码器接口扩展模块，并将RDCU-12C 固件升级至≥3.0 版本。RTAC-01 通过RDCO 光纤接口与RDCU-12C 通信，两者缺一不可。

4. 参数备份与恢复：ABB RDCU-12C 3AUA0000036521 的参数存储在EEPROM 及Flash 中，虽具备10年 数据保持能力，但强烈建议在调试完成后使用DriveWindow 软件执行完整参数上传，保存为.prm 文件。该文件应归档至DCS工程师站 及云存储 双备份。一旦RDCU-12C 故障，更换新模块后2分钟 即可完成参数下载，恢复生产。

5. 冷却与安装环境：ABB RDCU-12C 3AUA0000036521 虽为IP20 防护等级，但其60MHz 处理器及FPGA 芯片在工作时产生可观热量。严禁将RDCU-12C 安装于密闭、无通风 的小型电控箱内。建议电控柜顶部安装强制排风扇，确保RDCU-12C 周边环境温度≤45℃。高温是RDCU-12C 电解电容老化、处理器死机的主要诱因。

6. 备件生命周期管理：ABB RDCU-12C 3AUA0000036521 是ACS800 平台的核心备件，而ACS800 平台已于2020年 进入ABB产品生命周期管理的成熟期阶段，预计2028-2030年 进入停产期。对于关键工艺设备（如港口岸桥、矿井提升机、挤出造粒线），建议按在运设备数量的30%储备备件，并提前规划向ACS880 平台的技术升级。长期库存模块建议每6个月 上电运行1小时，以维持内部电解电容的介质特性及实时时钟 电池电量。

7. 警惕翻新与假冒产品：ABB RDCU-12C 3AUA0000036521 是工业传动领域翻新率最高的备件之一，市场上90% 以上的所谓“库存新品”实为翻新件。正品RDCU-12C 的PCB板 为深蓝色哑光阻焊，板边有ABB专用激光刻印的3AUA0000036521 物料号及QR码；前面板 为深灰色铝合金拉丝，ABB logo 及型号丝印为激光蚀刻，触感凹凸分明；RJ45 端口内部有红色防尘塞。翻新件常见以下特征：PCB板 颜色偏浅、QR码 为打印贴纸（边缘翘起、可撕下）、前面板 为普通喷漆（logo丝印模糊）、RJ45 端口簧片氧化变色、端子排 存在焊修痕迹。

8. 特别警惕“拼板”：部分不法商家将报废RDCU-12C 的PCB板 切割，提取主控芯片 及FPGA，重新焊接到仿制空板 上出售。此类“拼板”模块稳定性极差，使用数周即出现随机死机、参数丢失等故障。鉴别方法：正品RDCU-12C 的PCB板 为完整六层板，元件面 及焊接面 均有完整阻焊层；拼板件的元件布局 虽与正品一致，但背面 往往缺失大量去耦电容，且走线 与正品存在差异。

9. 固件升级风险：ABB RDCU-12C 3AUA0000036521 支持通过DriveWindow 进行在线固件升级。但严禁在ACS800 主回路通电、电机运行状态下执行升级。升级前必须将变频器断电，并断开RDCU-12C 与功率单元的光纤连接。升级过程中严禁断电、严禁拔出USB-RS-232转换器。错误的升级流程将导致RDCU-12C 永久变砖，只能返厂重写Bootloader。

综上所述，ABB RDCU-12C 3AUA0000036521 绝非一块普通的控制电路板。它是ABB DTC直接转矩控制技术面向工业应用的权威载体，是ACS800传动系统动态响应、稳态精度、可靠运行的核心保障，是过去二十年间全球数十万台工业变频器的智能大脑。选择正品ABB RDCU-12C 3AUA0000036521，即是选择了毫秒级转矩响应、亚百分比稳态精度、二十年现场验证的ABB传动基因。
