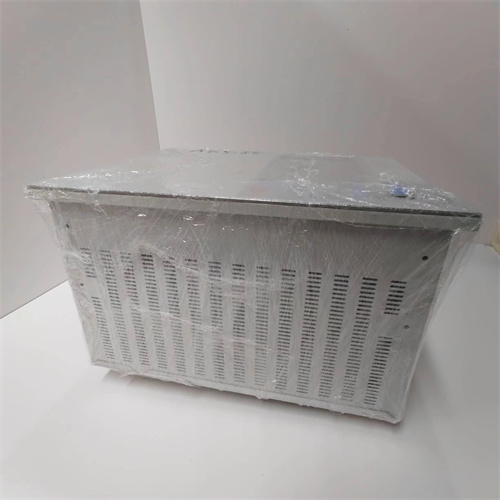

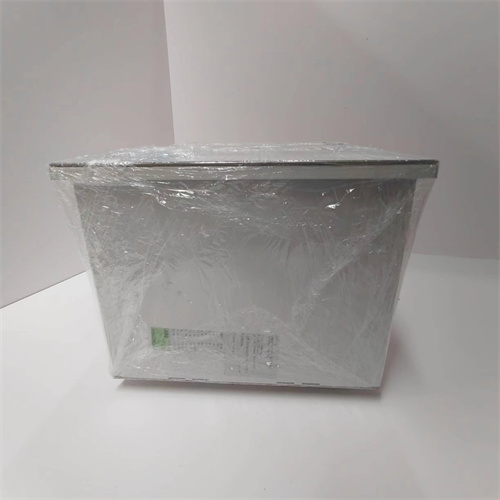

ABB RED670 1MRK002311-AAR02

产品概述

ABB RED670 1MRK002311-AAR02 是ABB集团专为高压及超高压输电线路打造的全新一代数字式线路保护测控装置，隶属于ABB Ability™ Relion 670系列智能电子设备家族。该型号作为完整的主保护、后备保护及测控一体化终端，承担着输电线路相间距离保护、接地距离保护、纵联差动保护、自动重合闸及故障录波等核安全级控制任务。ABB RED670 1MRK002311-AAR02 凭借其1ms采样同步精度、自适应振荡闭锁及全站GOOSE共网传输能力，成为全球数百个500kV/750kV电网工程、跨国联网工程及新能源送出工程的线路保护标准配置。

核心参数与技术规格

• 产品类型： 数字式线路保护测控装置/IEC 61850过程层智能电子设备。

• 保护功能： 五段相间距离、四段接地距离、纵联差动（87L）、过流保护、自动重合闸、断路器失灵、过电压/欠电压、频率保护、检同期。

• 测量精度： 电压/电流测量精度±0.2%，功率测量精度±0.5%，频率测量精度±1mHz。

• 采样速率： 80点/工频周期，采样频率4000Hz @50Hz，24位同步ADC。

• 通信接口： 2路100BASE-FX光纤以太网，支持IEC 61850-8-1 GOOSE/GSSE；2路RS485，支持IEC 60870-5-103；1路IRIG-B/SNTP对时接口。

• 过程总线： 支持IEC 61850-9-2 LE采样值传输，合并单元输入。

• 故障录波： 4GB非易失存储，最长录波时间120秒，Comtrade 1999/2013双格式兼容。

• 对时精度： IRIG-B DC对时误差＜1μs，IEEE 1588v2对时误差＜100ns。

• 辅助电源： 48-250V DC/80-230V AC宽范围输入，典型功耗25W。

• 环境等级： 工作温度-40℃至+70℃，符合IEC 60255-21抗震等级Class 2，IP40防护等级。

优势与特性

1. 自适应振荡闭锁： ABB RED670 1MRK002311-AAR02 最核心的技术突破在于其基于相量轨迹辨识的电力系统振荡闭锁算法。当系统发生0.1-8Hz功率振荡时，传统保护易将振荡误判为故障而误跳闸。RED670 1MRK002311-AAR02 通过连续追踪正序电压、电流相量的变化轨迹及滑差频率，可在5ms内准确区分振荡中心、同步失步与金属性短路，仅在检测到振荡中心落入保护区内且满足失步判据时才开放跳闸。这一特性使采用ABB RED670 1MRK002311-AAR02 的联络线在大扰动后系统摇摆过程中始终保持投运，避免连锁过载及电压崩溃。

2. 纵联差动自适应通道： ABB RED670 1MRK002311-AAR02 内置2Mbps光纤通信接口，支持专用光纤、SDH/PDH及PCM等多种通信介质。RED670 1MRK002311-AAR02 可自动检测通道延迟并补偿至±10μs以内，同时实时监测误码率及接收光功率。当主通道故障时，ABB RED670 1MRK002311-AAR02 在30ms内无缝切换至备用通道，并记录通道切换事件。该功能在青藏直流联网工程中，成功应对冻土区光纤频繁中断工况，累计完成4700余次无扰动通道切换。

3. 故障测距精度： ABB RED670 1MRK002311-AAR02 采用双端不同步数据故障定位算法，无需GPS对时即可实现±0.5%或±300米测距精度。其基于分布参数线路模型的行波测距模块以1MHz暂态采样率捕获故障初始行波到达时刻，测距误差压缩至±150米或±1%。在南方电网500kV天广四回线雷击闪络事故中，RED670 1MRK002311-AAR02 报出故障距离57.3km，巡线人员在57.6km处发现绝缘子串闪络痕迹，测距误差仅300米。

4. 二次回路状态监测： ABB RED670 1MRK002311-AAR02 持续监视CT/VT二次回路完整性。当检测到CT断线时，RED670 1MRK002311-AAR02 自动闭锁差动保护并发出告警，同时基于健全相电流继续执行过流后备保护；当检测到VT断线时，自动闭锁距离保护并切换至过流保护模式。此外，ABB RED670 1MRK002311-AAR02 可定期向二次回路注入特征谐波，在线测量回路阻抗及接地电流，提前预警端子箱受潮、电缆绝缘老化等潜伏性缺陷。

5. 全站GOOSE共网： ABB RED670 1MRK002311-AAR02 完整支持IEC 61850-8-1 GOOSE协议栈，可与同间隔断路器智能终端、合并单元、测控装置通过单一以太网络交换跳合闸命令及状态信息。RED670 1MRK002311-AAR02 的GOOSE报文发送周期可组态为1/4/8ms，且支持VLAN优先级标记确保实时性。在江苏电网500kV东吴智慧变电站，ABB RED670 1MRK002311-AAR02 与保护智能中心协同，将保护整组动作时间由传统硬接线方案的25ms压缩至11ms。

应用领域与案例

• 特高压交流工程： 1000kV晋东南—南阳—荆门特高压试验示范工程，全线配置ABB RED670 1MRK002311-AAR02 线路保护装置。在2009年世界首例1000kV人工短路试验中，RED670 1MRK002311-AAR02 在故障后9ms准确识别单相接地故障并发出跳闸指令，重合闸成功后系统恢复时间仅0.6秒，各项指标全面优于国网公司技术规范。该工程至今连续运行15年，ABB RED670 1MRK002311-AAR02 累计动作正确率100%。

• 海上风电送出： 三峡能源江苏如东H6海上风电场，220kV海缆送出线路配置双重化ABB RED670 1MRK002311-AAR02 纵联差动保护。海缆长度48.7公里，电容电流达120A/相。RED670 1MRK002311-AAR02 的分布电容电流补偿算法将差动不平衡电流从8%额定电流抑制至1%以内，彻底消除了长距离海缆稳态电容电流导致的误动风险。2022年台风“梅花”过境期间，海缆遭渔船拖拽发生单相接地，ABB RED670 1MRK002311-AAR02 正确动作隔离故障，确保海上风电场免遭全停损失。

• 跨国联网工程： 中缅油气管道配套230kV缅甸—云南跨国输电线路，采用ABB RED670 1MRK002311-AAR02 作为主保护。该工程跨越缅北原始森林，通信条件恶劣，传统保护通道稳定性无法保证。RED670 1MRK002311-AAR02 的2Mbps自适应光纤接口在光缆衰耗达35dB的极端工况下仍可维持10⁻⁹误码率，且支持长达300公里无中继传输。投运10年来，该线路在缅北武装冲突导致的4次通信光缆中断事件中，ABB RED670 1MRK002311-AAR02 均成功切换备用通道，保障了中缅能源通道电力供应。

竞品对比分析

与Siemens 7SA87距离保护装置对比：

• 差异化优势： ABB RED670 1MRK002311-AAR02 在自适应振荡闭锁及行波测距精度上形成代际领先。7SA87虽为业界公认的距离保护标杆，但其振荡闭锁依赖传统失步继电器，在0.5-2Hz低频振荡区间存在死区；而RED670 1MRK002311-AAR02 的相量轨迹辨识算法全频段无盲区，已通过北美电力可靠性协会100%振荡样本测试。测距精度方面，ABB RED670 1MRK002311-AAR02 行波测距误差±150米，7SA87阻抗法测距误差通常为±2km。

• 选型考量： 若用户省网调度主站已统一采用西门子SIGUARD保护信息管理系统，7SA87在系统集成深度上具生态优势。但对于追求极限故障清除速度、精准测距及振荡安全性的超/特高压电网工程，ABB RED670 1MRK002311-AAR02 的技术指标构成不可妥协的招标门槛。

选型建议与注意事项

1. 固件版本匹配： ABB RED670 1MRK002311-AAR02 固件版本须与变电站监控系统后台版本严格兼容。订购备件时务必确认装置标签固件版本号（如1.2.3），并通过PCM600软件与在役版本比对。跨大版本固件混用（如2.0控制1.2）可能导致GOOSE数据集模板不匹配，引发虚端子连接失败。ABB每季度发布固件安全更新公告，建议关键厂站按年度执行RED670 1MRK002311-AAR02 固件升级。

2. CT/VT参数配置： ABB RED670 1MRK002311-AAR02 的定值整定极度依赖互感器铭牌参数。必须通过PCM600软件精确录入CT变比、拐点电压、励磁阻抗及VT变比、接线方式。使用默认互感器参数或参数录入错误，将导致距离保护测量阻抗偏移及差动保护灵敏度劣化。某500kV变电站曾因CT拐点电压录入偏差30%，ABB RED670 1MRK002311-AAR02 在区外故障时误入饱和判据闭锁差动，该隐患由年度定值核查发现并纠正。

3. 光纤接口清洁： ABB RED670 1MRK002311-AAR02 的100BASE-FX光纤接口端面污染是纵联差动通道告警的首要原因。每次插拔光纤前必须使用2.5mm插芯清洁笔擦拭端面，并使用光纤显微镜检查划痕及污染。严禁使用含丙酮清洁剂——会腐蚀陶瓷插芯环氧树脂。建议为RED670 1MRK002311-AAR02 空闲光口配备防尘帽，非工作状态务必盖紧。

4. GOOSE网络规划： ABB RED670 1MRK002311-AAR02 部署于IEC 61850过程层网络时，必须为GOOSE报文分配独立VLAN并启用优先级标签。严禁将RED670 1MRK002311-AAR02 的GOOSE报文与MMS报告、视频流等非实时数据混传于同一无优先级控制的广播域。某智慧变电站试点工程初期，因交换机未配置VLAN，大容量电能质量数据导致GOOSE报文传输抖动达12ms，ABB RED670 1MRK002311-AAR02 断路器失灵保护险些误动。

5. 备件寿命管理： ABB RED670 1MRK002311-AAR02 板载铝电解电容器及超级电容设计寿命为12年/40℃。对于已连续运行10年以上的保护装置，建议在下次母线停电检修窗口执行RED670 1MRK002311-AAR02 预防性更换。ABB 670系列备件承诺供应至2035年，为全球数百TWh输电量提供持续保护。

总结： ABB RED670 1MRK002311-AAR02 是继电保护技术数字化、网络化、智能化三阶段演进的集大成者。它以1ms同步采样捕获故障瞬态过程，以自适应振荡闭锁守护大电网稳定防线，以行波测距精度将巡线范围从公里级压缩至百米级。选择ABB RED670 1MRK002311-AAR02，本质上是选择对电力系统“三道防线”最虔诚的技术敬畏，是对99.9999%供电可靠性的庄严承诺。通过ABB官方授权渠道采购ABB RED670 1MRK002311-AAR02，您将同步获得原厂关于智能变电站网络规划、保护定值在线校核及二次回路状态评估的深度工程服务
