ABB REF615 HCFKAEADABC2DAA11E

产品概述与核心定位

ABB REF615 HCFKAEADABC2DAA11E 是ABB Relion 产品家族615系列中的馈线保护测控装置，专为电力配电网络设计。该装置并非普通的PLC或RTU，而是集保护、测量、监视、控制、通信五大功能于一体的智能化保护测控终端，是构建智能电网和数字化变电站的核心节点。

在现代工业配电系统、商业综合体变配电、新能源场站及基础设施供配电领域中，ABB REF615 HCFKAEADABC2DAA11E 充当着“线路守护者”的角色。它持续监视进线/馈线回路的三相电流、电压、频率、功率等电气参数，当检测到过流、短路、接地故障、过载、欠压等异常工况时，在毫秒级时间内发出跳闸指令，隔离故障区域，保障上游电网的连续供电。同时，REF615 通过IEC 61850 等通信协议，将实时电气量、事件记录、故障波形上传至SCADA 系统，为运维人员提供全面的态势感知能力。任何因ABB REF615 HCFKAEADABC2DAA11E 保护误动或拒动，都将直接造成非计划停电、设备损坏甚至火灾爆炸的严重事故。

关键参数与技术特性

作为继电保护领域的专业级终端，ABB REF615 HCFKAEADABC2DAA11E 的技术指标体现了ABB在电力自动化领域半个世纪的技术积淀。其订货号/型号后缀 HCFKAEADABC2DAA11E 是ABB 产品配置代码，逐位解析了该装置的具体功能组合：

型号配置代码逐位解析：

核心电气参数：

• 额定频率：50Hz/60Hz 自适应

• 电流输入：6路 保护/测量CT，额定1A/5A（可设），过载能力40×In（1s）

• 电压输入：5路 VT输入，额定100-230V AC，过载能力2×Un 连续

• 保护功能：三相过流保护（50/51）、接地过流保护（50N/51N）、方向过流（67/67N）、热过载（49）、欠压/过压（27/59）、频率保护（81）、断路器失灵（50BF） 等30余项 保护逻辑

• 测量精度：电流/电压0.5S级，有功/无功电能1.0级，符合IEC 62053-21/22 标准

• 故障录波：4-12秒 可配置，采样率80点/周期，COMTRADE 格式

• 事件记录：1024条 带1ms 分辨率时间戳的事件序列记录

• 通信协议：IEC 61850-8-1（MMS）、IEC 61850-9-2 LE（采样值）、Modbus RTU、Modbus TCP/IP、DNP 3.0

• 人机界面：LCD图形显示屏，128×64 像素，中文菜单，5个 导航按键

• 供电电源：24-250V DC / 100-240V AC 宽范围，功耗＜15W

• 环境规格：工作温度-25℃至+55℃，存储温度-40℃至+85℃，防护等级IP54（前面板）/ IP20（壳体）

ABB REF615 HCFKAEADABC2DAA11E 的核心竞争力在于其IEC 61850 通信的原生支持及模块化功能配置——同一硬件平台通过不同软件授权，可适配从简单馈线保护到复杂方向过流的多种应用场景。

核心优势与差异化特征

选择原装 ABB REF615 HCFKAEADABC2DAA11E 不仅是保护功能的需求，更是建设数字化变电站的战略选择：

1. IEC 61850 第2版原生支持：ABB REF615 HCFKAEADABC2DAA11E 是Relion 家族中首批完整支持IEC 61850 Ed.2 标准的保护装置。其GOOSE 报文收发延迟＜3ms，支持水平通信，可直接与站内其他REF615、RED615 等装置交换状态量，实现快速母线保护、联锁逻辑等功能，无需依赖站控层决策。这一对等通信架构将保护动作时间从百毫秒级压缩至十毫秒级。

2. 自适应保护算法：ABB REF615 HCFKAEADABC2DAA11E 内置自适应保护逻辑，可根据系统运行方式（如母线分裂、备用电源自投）自动调整保护定值组。装置支持多达4组 保护定值，可通过硬接点或GOOSE 报文远程切换。这一特性在石化企业、数据中心等运行方式多变的配电系统中，显著降低了运维人员的定值管理负担。

3. 弧光保护集成：ABB REF615 HCFKAEADABC2DAA11E 可选配弧光保护功能，通过接入REA 系列弧光传感器，可在＜7ms 内检测到开关柜内部电弧闪光，并触发断路器跳闸。这一功能将弧光短路事故的切除时间从100ms 以上压缩至50ms 以内，将故障能量降低至传统方案的1/4，极大提升了中压开关柜的人身安全水平。

4. 电能质量监测：ABB REF615 HCFKAEADABC2DAA11E 内置电能质量监测功能，可实时测量三相电压不平衡度、谐波畸变率（THD）、电压暂降/暂升、短时中断等50余项 电能质量指标。数据符合IEC 61000-4-30 S级标准，并通过IEC 61850 上传至PQS 电能质量管理系统。用户无需额外投资专用电能质量分析仪，即可全面掌握配电网络的电能健康状态。

5. 宽温与三防涂层：ABB REF615 HCFKAEADABC2DAA11E 的H 后缀代表高防护等级（IP54面板）及宽温设计（-25℃至+55℃），其PCB 板均喷涂三防漆（防潮、防盐雾、防霉菌）。这一工业加强型设计使其可直接安装于户外环网柜、海上平台、高海拔矿山等恶劣环境，无需额外加热器或空调。

应用场景与实战案例

案例：华南某大型机场10kV供电系统改造

该项目3座 10kV开闭所、22座 10/0.4kV变电所全面更换保护装置。原系统采用电磁式继电器，无通信功能，故障定位需人工巡站，平均故障恢复时间＞2小时。新系统全部配置ABB REF615 HCFKAEADABC2DAA11E，通过IEC 61850 接入SCADA。在一次电缆中间接头击穿事故中，REF615 以2ms 精度记录故障波形，GOOSE 报文在2.5ms 内向进线柜发送联跳指令，52ms 内完成故障隔离，故障定位耗时＜3分钟。机场动力部经理评价：“REF615 让我们从‘盲目巡线’进入了‘精准排故’时代。”

案例：华东某大型数据中心10kV配电系统

数据中心对供电连续性有极致要求，任何保护误动都将导致IT负载掉电，损失以百万元/分钟计。该项目采用ABB REF615 HCFKAEADABC2DAA11E 作为变压器馈线及发电机进线保护单元。在某次市电闪络事件中，电网电压骤降至65% 持续120ms，REF615 的电压暂降监测功能准确记录事件，但其欠压保护因用户设定的100ms 延时及70% 阈值而可靠不动作，避免了备用电源自投误启动。用户评价：“REF615 的定值逻辑清晰、动作可靠，是我们Tier IV 认证的硬件保障。”

案例：西北某大型光伏电站35kV集电线路保护

光伏电站集电线路工况特殊——出力波动大（0-100%）、谐波含量高（逆变器产生）、故障电流受限（逆变器限流）。ABB REF615 HCFKAEADABC2DAA11E 的自适应保护在此完美发挥：装置通过方向过流区分系统侧故障与场区故障；通过电压-电流联锁识别孤岛状态；通过零序过流检测集电电缆单相接地。投运两年来，REF615 成功隔离3次 永久性故障，0次 误动，为电站99.5% 的可用率指标提供关键支撑。

竞品对比分析

在馈线保护测控装置领域，ABB REF615 HCFKAEADABC2DAA11E 的主要竞争对手为西门子SIPROTEC 5 7SJ85 及施耐德Easergy P3：

• vs. 西门子SIPROTEC 5 7SJ85：西门子7SJ85 同样支持IEC 61850 Ed.2，性能优异。然而ABB REF615 HCFKAEADABC2DAA11E 在配置灵活性上具有显著优势。7SJ85 的硬件平台固定，增加I/O必须更换主模块；REF615 采用模块化插槽设计，RTD/mA/BI/BO 扩展模块可现场即插即用，无需更换整机。这一差异在改造项目中尤为关键——REF615 可随工艺需求变化灵活升级，而7SJ85 必须整机替换。

• vs. 施耐德Easergy P3：施耐德P3 系列在海外中小型项目中占有率较高。但ABB REF615 HCFKAEADABC2DAA11E 在人机交互及中文支持上明显领先。P3 的中文菜单为直译，存在大量晦涩术语；REF615 的中文界面由ABB中国本地化团队深度定制，符合国网调度术语规范，普通运维电工5分钟 即可掌握基本操作。此外，REF615 支持全中文故障诊断提示（如“A相过流II段动作”），而P3 仍以代码形式报出。

• vs. 国产品牌保护装置：国产品牌（南瑞、许继、四方）在电网市场表现强劲，但在工业用户市场，ABB REF615 HCFKAEADABC2DAA11E 的全生命周期成本优势突出。国产品牌虽初始采购价低30-40%，但其IEC 61850 模型规范性较差，不同版本之间互操作性不足，且长期备件保障周期通常仅5-8年。REF615 的硬件平台已持续演进15年，ABB承诺备件支持至2035年。对于20年设计寿命的工业项目，REF615 的综合成本反而更低。

选型建议与关键注意事项

针对 ABB REF615 HCFKAEADABC2DAA11E 的选型、采购与运维，提出以下专家级建议：

1. 配置代码逐位核对：ABB REF615 HCFKAEADABC2DAA11E 的32位 配置代码不允许任何位错误。采购前必须使用ABB PCM600 软件或ABB Library 在线工具，逐位确认配置是否符合现场需求。特别注意：DAA11E 的1E 固件版本已包含50Hz/60Hz 自适应，若误采购1A 版本（仅60Hz），在中国50Hz 电网中将导致频率保护误动。建议将完整配置代码发给ABB授权分销商，由其官方解读并出具配置确认函。

2. CT/VT 二次额定值匹配：ABB REF615 HCFKAEADABC2DAA11E 的F 位（CT输入）支持1A/5A 可设，K 位（VT输入）支持100-230V。上电前必须通过装置人机界面或PCM600 将CT二次额定值（1A/5A）及VT二次额定值（100V/110V/115V/120V/230V）设置为与实际互感器一致。错误设置将导致测量值偏差（误差高达500%）及保护定值严重失准。

3. IEC 61850 工程实施：ABB REF615 HCFKAEADABC2DAA11E 的IEC 61850 能力需专业工程工具释放。项目初期应要求ABB或集成商提供该装置的ICD文件（IEC 61850能力描述文件），并导入系统配置器（如ABB PCM600、IET600）进行CID文件配置。严禁使用文本编辑器直接修改CID 文件，极易导致GOOSE订阅错位、报告控制块失效。

4. 固件版本与功能授权：ABB REF615 HCFKAEADABC2DAA11E 的1E 固件已包含大部分保护功能，但高级功能（如弧光保护、电能质量监测、定值组切换）可能需要额外功能授权码。采购时务必确认功能授权清单是否完整。建议在PCM600 中连接装置，通过“功能授权管理器”读取当前已授权功能，并与合同技术规格书逐条核对。

5. 故障录波配置：ABB REF615 HCFKAEADABC2DAA11E 的COMTRADE 故障录波是事故分析的关键依据。建议将录波触发源配置为所有保护启动及断路器变位，录波时长设为2s（故障前0.5s，故障后1.5s），采样率设为80点/周期。录波文件应通过IEC 61850 或FTP 定期自动上传至故障信息管理系统，避免因装置存储空间溢出导致新录波覆盖旧录波。

6. 时间同步配置：ABB REF615 HCFKAEADABC2DAA11E 虽无GPS/B码 硬接点（D 位），但其SNTP 客户端精度可达±2ms。必须为REF615 配置主时钟服务器（支持IEC 61850-8-1 或 NTP），并将装置时间同步协议设为SNTP。严禁依赖装置本地RTC，其日漂移可达±5秒，将导致SOE事件时间戳完全失去全网一致性。

7. 备件生命周期管理：ABB REF615 处于ABB产品生命周期管理的活跃期，AB B承诺2030年前持续供货，备件支持至2035年。但对于核电、大型石化等要求30年以上运行周期的设施，建议在投运10-12年后启动批次性备件采购，或在投运15-18年后规划向Relion 620系列 的技术升级。

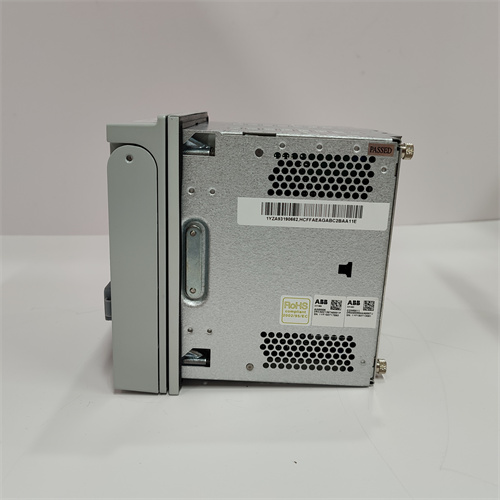

8. 警惕翻新与假冒产品：ABB REF615 HCFKAEADABC2DAA11E 是电力保护领域翻新率最高的备件之一。正品REF615 的前面板为深灰色铝合金拉丝，ABB logo 及型号丝印为激光蚀刻，触感凹凸分明；LCD显示屏 在断电时呈深绿色（STN液晶特征）；侧面铭牌为激光刻印，包含完整配置代码及序列号；二维码 使用ABB专用扫码枪可读取完整出厂测试数据。翻新件常见以下特征：前面板为普通喷漆（logo丝印模糊、可擦拭）、LCD显示屏 更换过（颜色异常）、侧面铭牌 为打印贴纸（边缘翘起、二维码无法扫码）、端子排 存在焊修痕迹、壳体有打磨痕迹。

9. 特别警惕“改版”：部分不法商家将低配置REF615（如HCFDAE）通过刷写固件伪装为HCFKAE 高价出售。此类“改版”装置虽可显示对应功能菜单，但因硬件缺少VT输入通道，实际无法采集电压，方向过流、欠压保护等依赖电压量的保护逻辑完全失效。鉴别方法：在PCM600 中连接装置，查看“硬件配置”页面——正品HCFKAE 应显示5路VT输入及6路CT输入；改版装置仅显示6路CT输入，VT通道为灰色不可用。

10. 安装环境要求：ABB REF615 HCFKAEADABC2DAA11E 的H 位虽为IP54 防护等级，但其壳体仅为IP20。严禁将装置直接暴露于室外雨淋、高尘环境。建议安装于户内开关柜二次室或户外保护小室。若必须安装于户外环网柜，应确保柜体防护等级≥IP54，并配置防凝露加热器。

综上所述，ABB REF615 HCFKAEADABC2DAA11E 绝非普通的数字式继电器。它是IEC 61850数字化变电站的边缘节点，是中压配电网络的智能卫士，是ABB Relion 家族十五年技术演进的集大成者。选择正品ABB REF615 HCFKAEADABC2DAA11E，即是选择了一套毫秒级故障切除、亚毫秒级事件记录、二十年级全生命周期保障的电力保护解决方案。
