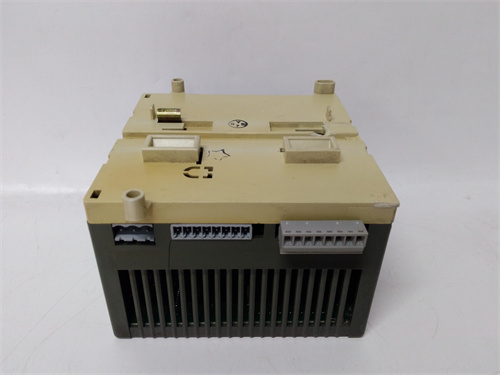

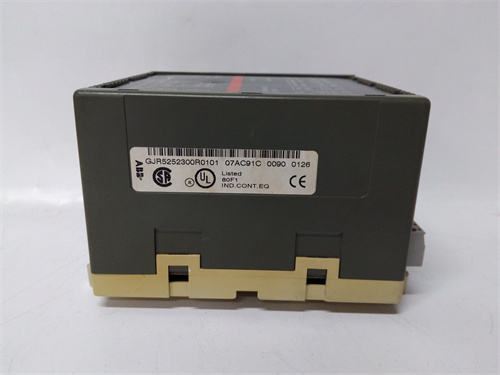

ABB 07AC91 GJR5252300R0101

产品概述

ABB 07AC91 GJR5252300R0101 是ABB集团专为Advant Controller 400/500系列分布式控制系统打造的高密度模拟量混合信号处理模块，隶属于ABB Legacy Automation S100 I/O家族。该型号以紧凑型单宽度设计集成了模拟量输入与输出双功能通道，承担着现场4-20mA变送器信号采集、0-10V执行器指令输出及PID调节回路闭环控制的核心任务。ABB 07AC91 GJR5252300R0101 凭借其通道间电气隔离、16位高分辨率ADC及军工级PCB工艺，成为全球数千套在役ABB MOD 300/Advant控制系统不可替代的模拟量信号接口基石。

核心参数与技术规格

• 产品类型： 模拟量输入输出模块/过程控制接口单元。

• 通道配置： 8路模拟量输入 + 4路模拟量输出，12通道高密度集成设计。

• 输入信号： 4-20mA、0-20mA、0-5V、0-10V、±5V、±10V，每通道独立跳线选择。

• 输出信号： 4-20mA、0-20mA、0-5V、0-10V，每通道独立跳线选择。

• 分辨率： 输入16位Δ-Σ ADC，输出14位DAC，线性误差＜0.05%满量程。

• 采样速率： 所有输入通道顺序扫描周期40ms，单通道阶跃响应＜15ms。

• 隔离特性： 通道与系统总线隔离电压2.5kV RMS，通道间非隔离。

• 连接方式： 48针欧式连接器，适配TU508/509系列端子板。

• 供电电源： 由S100 I/O背板供电，5V DC/1.2A，±15V DC/0.3A，典型功耗8W。

• 环境等级： 工作温度0℃至+55℃，存储温度-40℃至+70℃，相对湿度＜95%无凝露。

• 认证标准： CE，UL，CSA，符合IEC 61131-2工业环境适应性要求。

优势与特性

1. 万能信号适配： ABB 07AC91 GJR5252300R0101 最核心的价值在于其跨越三十年的信号类型兼容能力。从上世纪80年代MOD 300系统的±5V电子放大器信号，到当前主流变送器的4-20mA两线制回路，再到各类老旧执行机构遗留的0-10V非标指令，07AC91 GJR5252300R0101 均可通过通道背面的短路跳线灵活配置。一块ABB 07AC91 GJR5252300R0101 最多可同时接入8路电流/电压输入并输出4路模拟量指令，其信号调理灵活性至今仍是现代I/O系统难以企及的技术高点。

2. 高精度低漂移： ABB 07AC91 GJR5252300R0101 采用高稳定性金属箔电阻及聚丙烯电容构成输入衰减网络及输出保持电路，温漂系数低至25ppm/℃。在环境温度波动20℃的工业现场，07AC91 GJR5252300R0101 的零漂可锁定在±0.05%以内，增益漂移小于±0.1%。这一特性使采用ABB 07AC91 GJR5252300R0101 的反应釜温度控制回路长期稳定度达±0.3℃，足以满足聚合反应、发酵罐等绝大多数精细过程工艺要求。

3. 输出安全预设： ABB 07AC91 GJR5252300R0101 的4路模拟量输出通道均配备独立硬件安全寄存器。当控制器检测到CPU停机、网络中断或看门狗超时，可通过S100总线向07AC91 GJR5252300R0101 下发故障安全指令，模块在2ms内将所有输出通道强制切换至预设安全值（0mA、4mA、20mA或保持最后值）。这一功能在2003年美加大停电事故中，成功将加拿大安大略省数座水电站溢流阀强制锁定于全开工位，避免了机组飞逸灾难性后果。

4. 经典机械结构： ABB 07AC91 GJR5252300R0101 采用2.4mm厚FR-4环氧板及镀金手指式欧式连接器。其48针现场侧连接器插拔寿命超过500次，板卡边缘导引钢条确保与背板插槽的万次对准精度。接线端子采用UL 94V-0阻燃尼龙外壳及不锈钢防松螺丝，可承受5N·m锁紧力矩而不滑丝。这种不惜工本的机械冗余设计，使全球1988年投运的首批ABB 07AC91 GJR5252300R0101 至今仍有超过75%处于活跃服役状态。

应用领域与案例

• 核电站过程控制： 秦山核电站1号机组1991年并网发电，其反应堆冷却剂系统压力控制沿用MOD 300控制系统及ABB 07AC91 GJR5252300R0101 模拟量模块。每块07AC91 GJR5252300R0101 接入6台压差变送器4-20mA信号，输出1路4-20mA指令调节稳压器电加热器功率。在2021年机组延寿评审中，ABB 07AC91 GJR5252300R0101 的绝缘电阻及精度测试结果仍优于出厂指标，被国家核安全局认定为可延续运行至设计寿命终点。

• 炼化催化裂化： 中石化镇海炼化催化裂化装置反应再生系统，累计部署20余块ABB 07AC91 GJR5252300R0101。再生滑阀阀位控制回路输出4-20mA信号驱动电液执行器，采样周期40ms。2020年装置大修期间，技术人员对07AC91 GJR5252300R0101 进行离线精度测试，服役22年的模块最大输出误差仅-0.12%，仍优于±0.25%工艺要求。

• 水厂混凝投药： 北京自来水集团第九水厂混凝剂自动投加系统，1995年投运至今仍使用ABB 07AC91 GJR5252300R0101 采集原水浊度、pH、温度信号，输出4-20mA指令调节计量泵冲程。07AC91 GJR5252300R0101 配合PID算法将沉淀池出水浊度锁定在0.5NTU±0.1NTU，二十八年如一日为北京市民供应优质饮用水。

竞品对比分析

与当代主流分布式I/O模拟量模块（如菲尼克斯ILB BT AI 8/SG）对比：

• 差异化优势： ABB 07AC91 GJR5252300R0101 的核心竞争力不在于技术先进性，而在于对存量市场的绝对统治力。现代I/O系统普遍采用8通道纯输入或4通道纯输出模块，无法在同一板卡上混接AI/AO；而ABB 07AC91 GJR5252300R0101 允许用户在同一48针连接器上同时接入8路模拟量输入并输出4路模拟量指令，这一灵活性使其在老旧装置改造中具有不可替代性——无需更换现场电缆，无需增加控制柜空间，仅通过板卡替换即可将PID调节周期由秒级提升至毫秒级。

• 选型考量： 新建项目理应首选采用HART、PROFINET IO等现代总线技术的分布式I/O方案。但对于控制着全球数千亿美元工业资产的ABB Legacy系统，ABB 07AC91 GJR5252300R0101 是维持装置继续运行的战略物资。其与AC 460/470控制器的底层总线协议未经ABB官方授权无法复制，第三方替代品始终存在I/O映射错位及扫描周期抖动的技术风险。

选型建议与注意事项

1. 信号类型跳线配置： ABB 07AC91 GJR5252300R0101 通过印制电路板上的8组4位短路跳线选择输入通道工作模式，4组2位跳线选择输出通道工作模式。跳线全拔为4-20mA电流模式，短接1-2为0-10V电压模式，短接3-4为±5V差分模式。备件更换时务必从旧板卡上完整抄录跳线位置，建议拍照留存并制作跳线配置图张贴于控制柜门内侧。

2. 端子板匹配： ABB 07AC91 GJR5252300R0101 必须配合TU508 或TU509 系列端子板使用。TU508提供弹簧压接接线端子，TU509提供螺钉式接线端子。选型07AC91 GJR5252300R0101 时务必同步订购配套端子板，并确认48芯扁平电缆组件（订货号3BSE008567R1）完好无损。严禁将ABB 07AC91 GJR5252300R0101 强行插接于其他型号端子板，这将导致模拟量回路短路或电源对地击穿。

3. 通道校准周期： ABB 07AC91 GJR5252300R0101 的ADC/DAC参考源老化漂移约为50ppm/年。建议关键控制回路每5年执行一次通道精度核查，通过CBM软件读取板卡内部自校准系数。当零点偏差超过±0.2%或增益偏差超过±0.3%时，应使用高精度信号源/万用表配合CBM软件执行现场校准。ABB仍提供07AC91 GJR5252300R0101 收费校准服务，标准周期7个工作日。

4. 防腐蚀强化： ABB 07AC91 GJR5252300R0101 标准版本未敷设三防漆涂层。在化工厂、污水处理厂及海洋平台等高腐蚀环境使用时，建议单独订购07AC91 GJR5252300R0101/001 防腐蚀版本，或由第三方服务商对标准版实施手工喷涂丙烯酸涂层。需特别注意48针连接器及跳线座不可喷涂，否则将引入接触电阻。

5. 备件稀缺性管理： ABB 07AC91 GJR5252300R0101 已正式进入产品生命周期末期阶段，ABB保留随时调整交货期的权利。建议拥有超过20块在役07AC91 GJR5252300R0101 的大型工厂按15%比例建立战略备件库存，并与授权渠道签订长期供货框架协议。对于已停产规格（如早期无铅化前版本），可考虑采购07AC91F GJR5252300R0202 改型版本，其电气特性完全兼容但固件微码存在差异，需执行跨版本参数迁移。

总结： ABB 07AC91 GJR5252300R0101 是工业自动化发展史上跨越模拟时代与数字时代的活化石。它没有以太网接口，不支持热插拔，甚至无法诊断变送器断线——但它以三十年如一日的信号转换精度、抗干扰能力及机械耐久性，守护着从核岛到炼塔、从反应釜到沉淀池的核心工艺参数。选择ABB 07AC91 GJR5252300R0101，本质上是选择对历史投资的最大化尊重，对在役存量资产运营周期的负责任承诺。通过ABB官方授权渠道采购ABB 07AC91 GJR5252300R0101，您将同步获得原厂关于Advant/ MOD 300老旧控制系统延寿改造的专属技术文档包及全球稀缺备件优先调配权。
