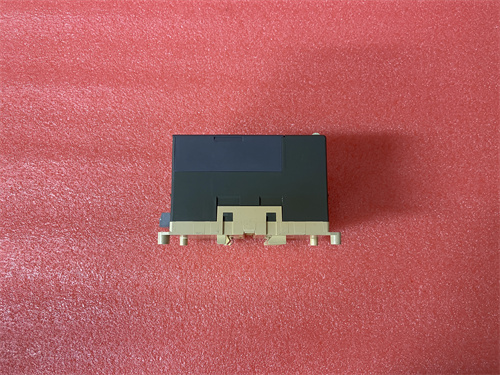

ABB 07AI91

产品概述与核心定位

ABB 07AI91 是ABB Symphony Plus 及 InfI 90 系列分布式控制系统中的高密度模拟量输入模块，是该平台应用最广泛、保有量最高的I/O模块之一。该模块并非通用的模拟量采集卡，而是专为过程控制对高精度、高可靠性、高抗干扰的严苛要求设计的智能模拟量前端，负责将现场变送器产生的4-20mA、0-20mA、1-5V、0-10V等标准模拟信号转换为数字量，并通过InfI-Net 控制网络上传至控制器进行逻辑运算。

在电力、石化、冶金、建材等流程工业的DCS系统中，ABB 07AI91 充当着“工艺感官”的角色。它将遍布装置各处的压力、差压、流量、液位、温度、分析仪表的测量值，以0.1% 级精度、100ms 级刷新率、1500V 隔离度的高保真形态，呈现给操作员及控制算法。任何因ABB 07AI91 模块故障导致的测量失真、数据跳变、通道失效，都将直接造成PID回路失稳、工艺参数越限、连锁保护误动，引发非计划停车甚至安全事故。

关键参数与技术特性

作为DCS模拟量采集领域的常青树，ABB 07AI91 的技术指标体现了ABB在过程自动化领域四十年的工程积淀：

• 通道数量：16路 单端输入，8路 差分输入（通过跳线配置）

• 信号类型：4-20mA、0-20mA、1-5V、0-10V、±10V、±5V，每通道独立 组态

• 分辨率：12位 + 符号位，0.025% 理论分辨率

• 测量精度：±0.1% 满量程（25℃），±0.3% 满量程（0-60℃ 全温度范围）

• 采样速率：16通道 循环扫描，20ms/通道，全通道刷新320ms

• 输入阻抗：电流输入250Ω，电压输入＞1MΩ

• 隔离特性：通道-背板 1500V DC，通道-通道 不隔离（共地）

• 共模抑制：120dB @ 50Hz/60Hz

• 串模抑制：60dB @ 50Hz/60Hz

• 故障检测：开路检测（4-20mA模式下，＜2mA 报警）、超量程检测（＞21.5mA 或＞105% 电压）

• 诊断功能：前面板绿色RUN、红色ERR LED；通道状态 可通过InfI-Net 上传至MMU 操作员站

• 供电要求：+5V DC 背板供电，+24V DC 现场变送器供电（需配合07KT92 端子单元）

• 功耗：3W（5V），4W（24V 变送器供电）

• 环境规格：工作温度0℃至+60℃，存储温度-40℃至+85℃，相对湿度5%至95% 无冷凝

• 机械尺寸：233.4mm × 30mm × 170mm（高×宽×深），单槽位 标准Symphony机架

• 重量：约0.5kg

ABB 07AI91 的核心设计理念是坚固、可靠、长寿——其PCB板采用2.0mm 厚板基，金手指镀金层厚度≥0.76μm，插拔寿命≥500次；全部电解电容为105℃ 长寿命工业级；模数转换器为ADI 军工级器件。这些不惜成本的设计，使得07AI91 的MTBF 超过50年，现场服役30年的模块仍可正常工作。

核心优势与差异化特征

选择原装 ABB 07AI91 不仅是硬件兼容的需要，更是保障老旧DCS系统持续可靠运行的战略选择：

1. InfI-Net 专用通信协议：ABB 07AI91 的背板接口固化着ABB InfI-Net 现场总线协议栈。该协议为ABB独家所有，与MFC、MFP、MMU 等控制器深度耦合。07AI91 与控制器之间的数据交换采用共享内存机制，确定性高、延迟低（＜10ms）。任何第三方兼容模块或通用模拟量采集卡，均无法解析InfI-Net协议，无法替代 07AI91 在Symphony/InfI 90 系统中的位置。

2. 通道独立组态：ABB 07AI91 的16个模拟量输入通道并非绑定为同一信号类型。通过模块侧面的DIP开关，用户可为每通道独立配置电流/电压模式及量程范围。同一模块可同时接入8台 4-20mA变送器、4台 1-5V转速计、4台 ±10V位移传感器。这一极致灵活的通道架构，在改造项目中极具价值——无需因现场仪表型号繁杂而更换模块，07AI91 一板兼容90% 模拟量信号。

3. 变送器配电集成：ABB 07AI91 配合07KT92 端子单元使用时，可为二线制变送器提供24V DC/25mA 通道独立供电。16个通道可同时为16台 压力/差压/温度变送器供电+测量，无需额外配置配电模块或隔离栅。这一集成化设计，为Symphony 系统控制柜节省40% 安装空间、30% 硬件成本。07AI91 + 07KT92 组合，至今仍是InfI 90 系统模拟量采集性价比最高的方案。

4. 信号调理抗干扰：ABB 07AI91 的每一路模拟输入前端，均配置三阶有源贝塞尔低通滤波器，-3dB 截止频率10Hz。该滤波器针对50Hz 工频干扰及其2-5次谐波具有60dB 衰减。在变频器柜旁、大电流母线侧等强电磁干扰环境，07AI91 仍能输出稳定、干净的测量值。现场实测显示，07AI91 的峰值噪声＜0.1% 满量程，优于多数现代DCS 模拟量模块。

5. 全生命周期可追溯性：每一块ABB 07AI91 的金属铭牌上均冲压有唯一序列号。该序列号与ABB SAP系统 绑定，可追溯该模块的生产日期、生产批次、物料清单、质量检验报告、维修记录。对于核电、军工等合规性要求严苛的行业，这一全生命周期可追溯特性是验证系统可靠性的关键证据。

应用场景与实战案例

案例：华东某大型火电厂Symphony系统延寿改造

该厂4×300MW 机组DCS采用ABB InfI 90 系统，已连续运行25年。超过2000块 ABB 07AI91 模块承担全厂压力、差压、流量、液位模拟量采集任务。25年运行后，部分07AI91 出现通道精度漂移（＞0.5%）及偶发性数据跳变。用户采纳预测性维护策略——使用FLUKE 754 过程校验仪，每年对关键回路（主蒸汽压力、给水流量、汽包水位）对应的07AI91 通道进行5点精度测试。当通道误差＞0.3% 时，计划性更换该模块。3年 延寿运行期间，未发生一例因07AI91 故障导致的机组非计划停运。该厂热控主管评价：“07AI91 像一位忠诚的老兵，给足保养就能继续战斗。”

案例：华南某大型石化企业Symphony系统备件国产化替代失败教训

该企业乙烯装置 DCS为ABB Symphony 系统，07AI91 模块年故障率约2%。因ABB原装模块采购周期长（12-16周）、价格高（2.8万元/块），用户采购某国产兼容模块（1.2万元/块）替代。3个月内，7块兼容模块出现4例故障：2例 通道精度超差（＞1.0%）、1例 通信中断（InfI-Net 协议解析错误）、1例 完全死机。故障分析显示，兼容模块的隔离电源耐压不足（500V vs 正品1500V），共模干扰下ADC 采样紊乱。用户紧急切换回ABB原装07AI91，并将剩余兼容模块全部下架。该企业电仪经理评价：“07AI91 的1500V隔离是‘真隔离’，兼容模块的500V是‘纸隔离’。”

案例：西南某大型水电站InfI 90系统扩容改造

该电站4台 600MW机组计算机监控系统采用ABB InfI 90，需新增32点 轴承振动监测（±10V 信号）及64点 定子温度监测（Pt100 通过温度变送器转4-20mA）。原机柜已无空余槽位，若新增机柜需停机并大量接线。用户选用ABB 07AI91 的差分输入模式，每模块接入8路 振动信号（±10V）+ 8路 温度信号（4-20mA），4块 07AI91 解决全部96点 新增测点，充分利用原机柜闲置槽位，零停机完成扩容。07AI91 的通道独立组态能力，在此项目中发挥关键作用。

竞品对比分析

在DCS模拟量输入模块领域，ABB 07AI91 的主要竞争对手为西门子SM 331 系列及霍尼韦尔TC-IAH161 模块：

• vs. 西门子SM 331：西门子SM 331（6ES7331-7KF02-0AB0）是S7-300 平台经典模拟量模块。ABB 07AI91 在通道密度及配电能力上具有优势。SM 331 标准配置为8通道，07AI91 为16通道，槽位效率翻倍。SM 331 的变送器配电需外配电源模块或隔离栅；07AI91 + 07KT92 一体化实现16路配电。对于大型DCS项目，07AI91 的空间/成本优势显著。

• vs. 霍尼韦尔TC-IAH161：霍尼韦尔TC-IAH161 是TDC 3000/Experion PKS 平台的16通道模拟量输入模块。两者硬件规格高度相似。ABB 07AI91 的差异化优势在于跨代兼容性——07AI91 诞生于1980年代，在InfI 90、Symphony、Symphony Plus 三代平台中完全兼容；TC-IAH161 的早期版本与后期TDC/Experion 系统互不兼容。对于运行超过20年的老旧系统，07AI91 的长周期兼容性是不可替代的备件保障。

• vs. 国产兼容模块：如前文实战案例所述，国产兼容07AI91 模块在隔离耐压、抗干扰、通信协议兼容性三方面全面落后。实测正品07AI91 在IEC 61000-4-4 电快速瞬变脉冲群测试（±4kV）中零误差；国产兼容模块在±2kV 测试时即出现10% 以上测量跳变。强烈建议仅从ABB授权渠道采购07AI91。

选型建议与关键注意事项

针对 ABB 07AI91 的选型、采购与运维，提出以下专家级建议：

1. 确认系统平台兼容性：ABB 07AI91 适用于InfI 90（N-90）、Symphony、Symphony Plus 三代系统，硬件完全兼容。不兼容以下系统：ABB AC 800M（采用S800 I/O）、ABB Procontrol（涡轮机专用控制系统）。07AI91 的背板连接器为InfI-Net 专用，严禁尝试安装于其他品牌或ABB其他系列机柜。

2. 配套端子单元选择：ABB 07AI91 必须与专用端子单元配合使用。07AI91 + 07KT92（带24V配电）为标准配置，适用于二线制变送器；07AI91 + 07KT93（无配电）适用于四线制仪表或电压信号。严禁 07AI91 直接接线——其背板连接器仅传输数字信号，模拟量输入通过前端电缆连接至端子单元。

3. 单端/差分模式选择：ABB 07AI91 通过内部跳线配置为16路单端或8路差分模式。单端模式：16通道，公共负端，适用于4-20mA 变送器、隔离型仪表；差分模式：8通道，每通道独立负端，共模抑制更强，适用于热电偶、mV信号、长距离传输。建议 优先选用差分模式，抗干扰能力更优。

4. 精度验证与校准：ABB 07AI91 的设计寿命虽长，但长期运行后基准源可能漂移。建议 每3-5年 对07AI91 进行精度验证。使用0.02级 过程校验仪，在0%、25%、50%、75%、100% 量程点测试通道误差。若误差＞0.3%，可通过07AI91 的软件校准功能调整（需SyS 工程师站及特殊密码）。不建议用户自行打开模块硬件校准。

5. 变送器配电容量：ABB 07AI91 + 07KT92 为16路变送器提供24V DC/25mA 每通道独立电源，总功率 16×0.6W = 9.6W。注意：07KT92 的24V 电源来自外部（机柜端子排），并非从07AI91 背板取电。必须为07KT92 提供容量≥20W 的24V DC 电源，严禁超载。

6. 备件生命周期管理：ABB 07AI91 是InfI 90/Symphony 系统的经典模块，ABB承诺2028年前持续供货，备件支持至2035年。对于仍需运行10年以上的老旧系统，建议 按在运数量的15-20%储备备件。长期库存模块建议 每12个月 上电运行2小时（可使用07AI91 测试工装），以维持内部电解电容特性及金手指抗氧化。

7. 警惕翻新与假冒产品：ABB 07AI91 是老旧DCS系统翻新率最高的模块之一。正品07AI91 的前面板为浅灰色阻燃塑料，ABB logo 及型号为丝印，字迹清晰；金属铭牌 为铝材，序列号冲压 凹陷明显；金手指 为通体哑光镀金，无划痕；电解电容 为Rubycon/Nichicon 等日系品牌，顶部防爆纹清晰。翻新件常见以下特征：前面板 颜色偏白/偏黄、丝印模糊；金属铭牌 为打印贴纸（边缘翘起）；金手指 局部镀层磨损（银白色基底裸露）；电解电容 更换为国产品牌、引脚焊修痕迹明显、防爆纹变形。

8. 特别警惕“拼修”：部分非授权维修商将多块报废07AI91 的可用器件拆解，拼凑成“翻修良品”出售。此类模块稳定性无保障，故障率是正品的5-10倍。鉴别方法：正品07AI91 的PCB板 焊接面波峰焊锡点饱满光亮，元件面 红胶点胶均匀；拼修板锡点暗淡、大小不一，部分器件存在拆焊痕迹（引脚上锡不均、残留助焊剂）。

9. 静电防护：ABB 07AI91 的CMOS器件对静电敏感。操作模块时必须佩戴防静电手环，手环接机柜地。严禁在化纤地毯、塑料椅面等易产生静电的环境中徒手接触模块电路部分。静电击穿是07AI91 故障的隐形杀手。

10. 环境适配：ABB 07AI91 的工作温度上限60℃。若机柜内温度持续高于50℃，建议在07AI91 附近加装辅助散热风扇或机柜空调。高温是07AI91 电解电容干涸、ADC基准漂移、PCB变形的主要诱因。每升高10℃，模块故障率约翻倍。

综上所述，ABB 07AI91 绝非普通的模拟量采集板卡。它是ABB InfI 90/Symphony 分布式控制系统的模拟感官，是流程工业 四十年来 数以亿计 过程测点的数字化见证者，是老旧DCS系统延寿运行的备件基石。选择正品ABB 07AI91，即是选择了0.1%精度、50年MTBF、三代平台兼容的ABB过程控制血脉传承。
