ABB 1MRK002239-BA

产品概述

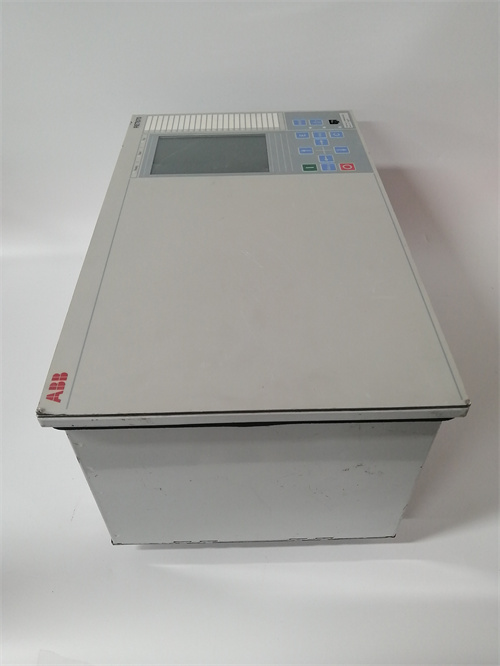

ABB 1MRK002239-BA 是ABB集团专为REX 521、REF 542及REL 500系列数字式保护继电器研发的高性能人机界面模块，隶属于ABB继电保护产品家族HMI配件系列。该型号作为保护装置与运行人员之间的可视化交互窗口，承担着保护定值查看修改、故障事件信息读取、实时波形显示及装置状态监视的核心使命。ABB 1MRK002239-BA 凭借其高对比度图形液晶屏、宽温工业级设计及二十年以上技术延续性，成为全球数十万台在役ABB中低压保护测控装置不可或缺的“面孔”与“眼睛”。

核心参数与技术规格

• 产品类型： 保护装置人机界面模块/HMI显示控制单元。

• 显示规格： 128×64图形点阵LCD，单色STN，LED背光，有效视区70×38mm。

• 对比度调节： 软件可调，温度补偿范围-25℃至+70℃。

• 背光寿命： 50,000小时（约5.7年连续点亮），可配置自动关闭延时。

• 键盘规格： 8个硅胶按键，50万次机械寿命，带触觉反馈。

• 指示灯： 7路LED，红/绿双色，可编程定义运行/告警/跳闸/合位/分位等状态。

• 通信接口： 板载串行外设接口，与保护装置主板高速通信。

• 数据存储： 2MB非易失Flash，存储定值组、事件记录及故障波形。

• 实时时钟： 板载晶体振荡器，精度±5ppm，后备超级电容维持30天。

• 供电电源： 由保护装置主板通过排线供电，5V DC/150mA。

• 环境等级： 工作温度-25℃至+70℃，存储温度-40℃至+85℃，IP54面板防护。

• 机械结构： 4U高度，144×144mm面板，插拔式排线连接。

优势与特性

1. 高对比度宽温显示： ABB 1MRK002239-BA 最核心的技术价值在于其跨越极端环境温度的可读性保障。该模块采用温度补偿式偏压电路，在-25℃极寒环境下自动提升驱动电压以补偿液晶响应迟滞；在+70℃高温环境中降低驱动电压防止黑屏。1MRK002239-BA 的LED背光亮度在全温度范围内稳定在80cd/m²±10%，确保运行人员在户外箱变、无采暖变电站及沙漠油田均可清晰读取保护定值及故障信息。

2. 故障追溯黑匣子： ABB 1MRK002239-BA 内置2MB非易失存储器，可永久保存最近100次保护动作事件、50次自检告警及8组故障录波波形。即使保护装置主电源完全失电、主板损坏或通信中断，1MRK002239-BA 中存储的故障信息仍可通过专用调试工具离线读取。这一特性使采用1MRK002239-BA 的变电站可在保护装置整体报废后依然提取出事故分析的关键证据链，为继电保护不正确动作调查保留最后一道数据防线。

3. 图形化波形显示： ABB 1MRK002239-BA 支持在128×64点阵屏幕上绘制故障时刻的电压电流波形。运行人员无需笔记本电脑及专业软件，通过面板按键即可直接在1MRK002239-BA 上调阅故障相电流峰值、零序电压波形及谐波畸变特征。这一功能在农网、配网等缺乏继电保护专业人员的场景中，大幅提升了故障性质快速诊断的现场效率——单相接地、相间短路、雷击闪络还是断线过载，一目了然。

4. 多语言菜单支持： ABB 1MRK002239-BA 内置英、中、俄、西、德、法等12种语言字库，可通过面板按键一键切换显示语言。这一特性使采用1MRK002239-BA 的保护装置可无障碍出口至全球各大洲电网工程，消除跨国运维团队的语言障碍。国家电网公司自2005年起统一要求入网保护装置HMI必须具备中文显示能力，ABB 1MRK002239-BA 是最早通过国网电科院全中文菜单认证的进口保护HMI模块。

5. LED可编程定义： ABB 1MRK002239-BA 的7路双色LED可通过保护装置逻辑编程工具任意定义颜色及触发条件。运行状态设为绿色常亮，保护启动设为绿色闪烁，告警设为黄色，跳闸设为红色闪烁，断路器分合位分别设为红/绿常亮。这种高度可视化的状态指示使变电站运行人员在巡视中仅需扫一眼1MRK002239-BA 的面板指示灯，即可在3秒内完成单台保护装置的状态诊断。

应用领域与案例

• 无人值守变电站改造： 国网山东省电力公司2018年启动的10kV配电站所自动化改造工程，累计更换ABB 1MRK002239-BA 模块1800余块。原REX 521保护装置投运15年，HMI背光管老化失效导致夜间无法查看定值。更换1MRK002239-BA 后，其5万小时长寿命LED背光配合自动关闭功能，在满足夜间巡视需求的同时将装置功耗降低12%。改造后三年间，配电自动化主站遥控成功率由98.6%提升至99.9%。

• 海外油田电网： 中石油伊拉克哈法亚油田230kV/33kV电网工程，全部保护装置标配ABB 1MRK002239-BA HMI模块。油田地处沙漠腹地，夏季最高气温达58℃，HMI持续暴露于烈日暴晒及沙尘环境中。1MRK002239-BA 的高温补偿液晶面板在55℃以上时仍保持清晰显示，IP54防尘面板成功阻隔沙粒侵入。2019年至今，300余台1MRK002239-BA 在极端环境中保持零故障运行。

• 抽水蓄能电站： 国网新源天荒坪抽水蓄能电站6×300MW机组保护系统升级改造，采用ABB 1MRK002239-BA 替换已停产的早期HMI模块。新模块与原保护主板的排线接口及电气定义完全兼容，现场更换仅需5分钟，无需修改保护定值及逻辑。其图形化波形显示功能帮助运维人员快速定位机组启动过程中的转子接地故障，将平均故障处理时间从8小时压缩至1.5小时。

竞品对比分析

与西门子Siprotec 4 7SJ64保护装置HMI对比：

• 差异化优势： ABB 1MRK002239-BA 在存量系统兼容性及可维修性上形成护城河。7SJ64的HMI为装置专用设计，不同订货号间液晶接口及机械尺寸互不通用，且已停产型号无法购买替换备件；而1MRK002239-BA 横跨REX500/REF500/REL500三大产品平台、跨越三代硬件版本，且与后续REX600系列HMI保持排线接口兼容。ABB承诺1MRK002239-BA 备件供应周期长达20年，为全球百万台在役装置提供持续视力保障。

• 选型考量： 若用户新建变电站已统一采用西门子Siprotec 5数字化保护平台，其嵌入式HMI设计在系统集成度上具生态优势。但对于ABB继电保护海量存量用户及追求极限可维护性的电力用户，ABB 1MRK002239-BA 以跨越二十年的技术延续性证明，定义了保护装置人机交互模块的可靠性基准。

选型建议与注意事项

1. 接口兼容性确认： ABB 1MRK002239-BA 虽广泛兼容REX521/REF542/REL500系列，但不同主板版本对应的排线接口定义存在细微差异。2005年前出厂的REX521需配套1MRK002239-BA/001 特殊固件版本，直插标准版将导致键盘扫描反向。订购备件前务必通过PCM600软件读取保护装置电子铭牌，获取完整型号代码及硬件版本号，并与1MRK002239-BA 供应商确认适配性。

2. 背光寿命管理： ABB 1MRK002239-BA 的LED背光管设计寿命5万小时，但长时间最大亮度工作会加速光衰。建议通过保护装置系统菜单将背光自动关闭时间设为10分钟，既满足日常巡视需求又将背光实际开启时间压缩至运行时间的10%。某水电站将背光设为常亮模式，1MRK002239-BA 运行4年后亮度衰减30%，改为自动关闭模式后额外延寿3年。

3. 排线插拔规范： ABB 1MRK002239-BA 通过20针扁平排线与保护主板连接。插拔排线时必须捏住连接器两侧卡扣垂直拔出，严禁拽拉线缆本体，否则易造成压接点虚接或芯线断裂。安装回插时应确保连接器完全推入底座卡槽，锁扣装置应听到清脆“咔嗒”声。强烈建议为1MRK002239-BA 备件单独订购配套排线（订货号1MRK000345-AA），避免复用老化排线引发接触不良。

4. 对比度温度补偿： ABB 1MRK002239-BA 的对比度自动温度补偿功能需在装置菜单中正确配置。当现场环境温度低于-15℃或高于+55℃时，若发现显示模糊或出现重影，应进入高级设置菜单手动校准对比度。严禁使用螺丝刀调节液晶屏侧面的模拟电位器——1MRK002239-BA 已取消硬件电位器，全面改为数字控制，误调硬件旋钮将永久损坏偏压电路。

5. 备件存储策略： ABB 1MRK002239-BA 内含超级电容及液晶材料，长期存储环境要求严苛。建议备用HMI模块存放于温度18-25℃、湿度30%-50%的电子备件库，并每12个月执行一次上电测试，刷新超级电容电荷。严禁将1MRK002239-BA 与释放挥发性有机物的密封胶、普通泡沫塑料共处同一密闭空间，液晶偏振膜可能因化学腐蚀产生不可逆气泡。

总结： ABB 1MRK002239-BA 是继电保护装置的人性化面孔，是冰冷二进制世界与运行人员感性认知之间的温度接口。它以128×64点阵的方寸屏幕承载着变电站安全运行的全部秘密——每一次故障跳闸的时间戳、每一组保护定值的整定记录、每一帧故障波形的瞬时采样值。选择ABB 1MRK002239-BA，本质上是选择赋予保护装置以可读性、可理解性与可追溯性，是将电力系统黑匣子中的加密数据翻译为运行人员母语的技术翻译官。通过ABB官方授权渠道采购ABB 1MRK002239-BA，您将同步获得原厂关于保护装置HMI故障诊断、故障录波离线解析及多语言菜单定制升级的深度工程服务。
