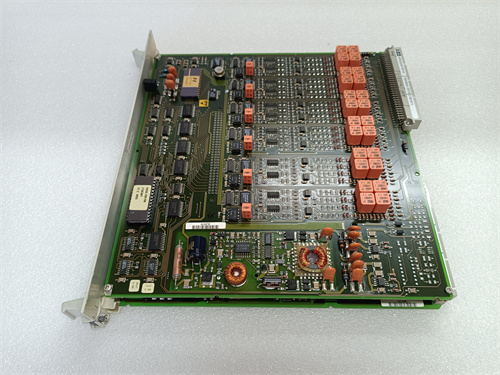

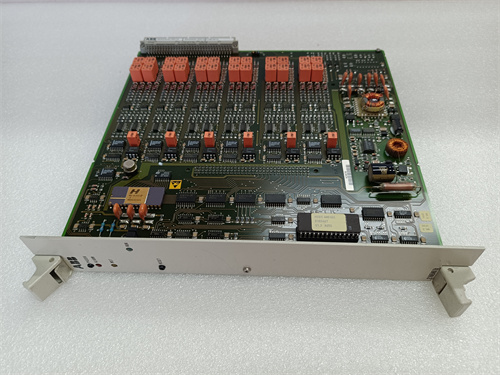

ABB 216EA61B

产品概述与核心定位

ABB 216EA61B 是ABB Advant OCS（开放控制系统）AC 410 及 AC 450 系列分布式控制系统中的多功能模拟量输入/输出混合模块，是该平台模拟量处理的核心组件之一。该模块并非单一的AI或AO板卡，而是将4路模拟量输入与4路模拟量输出集成于单一模块，专为中小规模模拟量测控回路设计的紧凑型、高性价比解决方案。

在化工、制药、食品、冶金等流程工业的DCS系统中，ABB 216EA61B 充当着“模拟量变电所”的角色。它同时承担过程变量采集（压力、流量、液位、温度）与控制指令输出（阀门开度、变频器转速、加热器功率）双重任务，形成完整的PID控制闭环。任何因ABB 216EA61B 模块故障导致的输入失真或输出失效，都将直接造成该模块所辖4个控制回路的调节功能瘫痪，引发工艺参数越限、产品质量不合格甚至装置联锁停车。

关键参数与技术特性

作为Advant OCS平台的经典型号，ABB 216EA61B 的技术指标体现了ABB在过程自动化领域三十五年的工程积淀：

• 产品识别：216EA61B 为ABB 完整型号，B 后缀代表增强型硬件版本

• 模拟量输入：4通道，差分管线制，每通道独立A/D转换

• 输入信号类型：4-20mA、0-20mA、0-10V、±10V、±5V、1-5V，每通道独立组态（硬件跳线）

• 输入分辨率：12位 + 符号位，0.025% 理论分辨率

• 输入精度：±0.1% 满量程（25℃），±0.3% 满量程（0-60℃全温度范围）

• 输入阻抗：电流模式250Ω，电压模式＞1MΩ

• 采样速率：4通道循环扫描，50ms/通道，全通道刷新200ms

• 模拟量输出：4通道，独立D/A转换，每通道隔离

• 输出信号类型：4-20mA、0-20mA、0-10V、±10V，每通道独立组态（硬件跳线）

• 输出分辨率：11位 + 符号位，0.05% 理论分辨率

• 输出精度：±0.2% 满量程（25℃），±0.4% 满量程（0-60℃全温度范围）

• 负载能力：电流输出≤500Ω，电压输出≥2kΩ

• 隔离特性：AI通道-背板 500V DC，AO通道-背板 500V DC，AI-AI 不隔离，AO-AO 不隔离

• 共模抑制：100dB @ 50Hz/60Hz

• 串模抑制：50dB @ 50Hz/60Hz

• 诊断功能：前面板绿色RUN、红色ERR LED；AI开路检测（4-20mA模式下，＜2mA 报警）

• 供电要求：+5V DC 背板供电，+15V/-15V DC 模拟电路供电（背板提供）

• 功耗：4W（5V），6W（±15V）

• 环境规格：工作温度0℃至+60℃，存储温度-40℃至+85℃，相对湿度5%至95% 无冷凝

• 机械尺寸：233.4mm × 30mm × 170mm（高×宽×深），单槽位 标准Advant机架

• 重量：约0.55kg

ABB 216EA61B 的核心设计理念是集成化、高密度、易维护——它将8个模拟量通道（4入+4出）压缩至单槽位，机柜空间节省50%；全部通道采用可拆卸接线端子排，模块更换时无需拆线；输入/输出配置通过模块侧面DIP开关完成，无需软件组态。这些工程化设计，使得216EA61B 成为Advant系统中应用最广泛的模拟量混合模块。

核心优势与差异化特征

选择原装 ABB 216EA61B 不仅是硬件兼容的需要，更是保障老旧Advant系统持续可靠运行的战略选择：

1. AI/AO一体化设计：ABB 216EA61B 将4路模拟量输入与4路模拟量输出集成于单模块，是4个PID控制回路的理想物理载体。在温度控制、压力控制、流量控制等单回路应用场景，216EA61B 一板解决传感器采集+执行器驱动，无需占用2个槽位分别安装AI模块和AO模块。这一集成化架构，为空间受限的控制柜节省50% 槽位资源。

2. 硬件组态免软件：ABB 216EA61B 的输入/输出类型、量程范围、开路检测等配置，全部通过模块侧面的DIP开关组完成，完全无需工程师站软件组态。在老旧系统软件版本过时、编程器丢失、授权码遗忘的情况下，216EA61B 的硬件组态能力成为系统维护的生命线。现场工程师仅需一支螺丝刀、一张配置表，5分钟即可完成模块配置。

3. 可拆卸接线端子：ABB 216EA61B 的全部AI/AO通道均通过前端可插拔端子排引出，端子排与模块本体采用欧式连接器插接。更换模块时，只需拔出故障模块，将端子排插至新模块，无需重新接线、无需核对线号、零错误风险。平均维修时间从30分钟（拆线-换模块-接线-核对）压缩至5分钟（拔-插）。这一特性在紧急抢修场景中价值连城。

4. 双极性信号支持：ABB 216EA61B 的AI及AO通道均支持 ±10V、±5V 双极性信号，可直接接入 双向功率变送器、±10V速度指令、±5V位移传感器等。多数通用模拟量模块仅支持单极性（0-10V），外接双极性仪表需信号转换器。216EA61B 的原生双极性能力，使其在汽轮机调速、轧机辊缝控制、机器人关节驱动等双象限应用中无需额外硬件。

5. 全生命周期可追溯性：每一块ABB 216EA61B 的金属铭牌上均冲压有唯一序列号。该序列号与ABB SAP系统 绑定，可追溯该模块的生产日期、生产批次、物料清单、质量检验报告、维修记录。对于制药、食品等合规性要求严苛的行业，这一全生命周期可追溯特性是验证系统可靠性的关键证据。

应用场景与实战案例

案例：华北某大型制药厂发酵罐群控系统延寿改造

该厂32台 生物发酵罐，每罐需控制温度、pH、溶氧、罐压、补料等5-8个 PID回路。原Advant AC 450 系统已运行22年，216EA61B 模块承担超过400个 AI/AO回路。22年运行后，部分216EA61B 出现通道精度漂移（＞0.5%）及偶发性输出爬行。用户采纳预测性维护策略——每年大修期间，使用FLUKE 754 过程校验仪对关键回路对应的216EA61B 通道进行5点精度测试。当AI误差＞0.3% 或AO误差＞0.4% 时，计划性更换该模块。3年延寿运行期间，未发生一例因216EA61B 故障导致的发酵罐染菌或停产。该厂自动化主管评价：“216EA61B 的可插拔端子，让我们10分钟就能完成模块在线更换，发酵周期零影响。”

案例：华东某大型水厂滤池控制系统扩容

该水厂16组 V型滤池，原Advant AC 410 系统已满配，无空余槽位。需新增 8组 滤池的液位控制（AI液位计 + AO阀门定位器）。若新增机柜需停机并大规模改造，影响城区供水。用户选用ABB 216EA61B 的AI/AO一体化优势——每组滤池使用1块 216EA61B，2通道AI（进水阀位+液位）+ 1通道AO（出水阀开度），8块模块解决全部24点 AI/AO，充分利用原机柜零散槽位，零停机完成扩容。该项目仪表工程师评价：“216EA61B 的4入4出架构，是槽位枯竭改造的救命稻草。”

案例：西南某大型水泥厂窑尾温度控制系统

该生产线窑尾 分解炉温度控制要求±2℃ 精度，原采用独立PID控制器，无历史趋势、无报警记录。用户将温度控制集成至Advant AC 450 DCS，采用ABB 216EA61B 模块。AI通道采集4-20mA 热电偶变送器信号，AO通道输出4-20mA 控制燃料阀。216EA61B 的双极性能力在此非必需，但其0.1% 输入精度及0.2% 输出精度，将温度控制偏差从改造前的±5℃ 压缩至±1.5℃，熟料游离钙合格率提升3.2%。连续7年运行，216EA61B 0故障。

竞品对比分析

在DCS模拟量混合模块领域，ABB 216EA61B 的主要竞争对手为西门子SM 334 及霍尼韦尔TC-IAH161+TC-IDD161 组合：

• vs. 西门子SM 334：西门子SM 334（6ES7334-0KE00-0AB0）是S7-300 平台4AI/2AO 混合模块。ABB 216EA61B 在通道密度及信号类型上具有优势。SM 334 为4入2出，216EA61B 为4入4出，输出通道翻倍。SM 334 仅支持 0-10V 及0-20mA，无±10V 双极性能力；216EA61B 支持 ±10V 及±5V，适用场景更广。SM 334 精度0.5%，216EA61B 0.1%（AI）/ 0.2%（AO），控制品质明显更优。

• vs. 霍尼韦尔TC-IAH161+TC-IDD161：霍尼韦尔TC-IAH161（16AI）与TC-IDD161（16DO）均为单功能模块，无原生AI/AO混合产品。为实现4入4出，需占用2个槽位、2块模块、2套接线。ABB 216EA61B 1个槽位、1块模块、1套接线完成相同功能，空间节省50%，硬件成本降低40%，接线工作量减少60%。对于数千回路的大型DCS项目，216EA61B 的集成优势转化为显著的机柜数量及工程成本节约。

• vs. 国产兼容模块：国产兼容216EA61B 模块多采用通用ADC/DAC 芯片（ADI AD7705、TI DAC8568）替代ABB定制模拟前端。实测显示，国产模块在共模抑制指标上差距明显——正品216EA61B 100dB @ 50Hz，国产模块实测仅70-80dB。在变频器柜旁等强干扰环境，国产模块测量值存在±2% 周期性波动。强烈建议仅从ABB授权渠道采购216EA61B。

选型建议与关键注意事项

针对 ABB 216EA61B 的选型、采购与运维，提出以下专家级建议：

1. 确认系统平台兼容性：ABB 216EA61B 适用于Advant OCS AC 410/AC 450 系统，不兼容以下系统：ABB InfI 90/Symphony（采用07系列I/O）、ABB AC 800M（采用S800 I/O）、ABB Procontrol（涡轮机专用系统）。216EA61B 的背板连接器为Advant 专用，严禁尝试安装于其他品牌或ABB其他系列机柜。

2. 型号后缀含义：ABB 216EA61B 的B 后缀代表增强型版本，其A/D 芯片升级为更高精度型号，±15V 模拟电源纹波抑制优化，长期稳定性优于216EA61A（已停产）。市场上仍存在A版本库存积压品，强烈建议采购B版本。完整订货号应为216EA61B，缺少后缀或后缀错误将导致不兼容。

3. 信号类型配置：ABB 216EA61B 的每通道输入/输出类型必须通过模块侧面DIP开关配置，不可通过软件修改。上电前 必须核对DIP开关位置与现场仪表信号类型一致。错误配置将导致通道损坏（如4-20mA电流输出误设为0-10V电压输出，输出驱动管将过载击穿）。建议将配置表打印粘贴于机柜门内侧，便于维护核对。

4. 可拆卸端子排操作：ABB 216EA61B 的端子排与模块本体通过欧式连接器插接，插拔时必须捏住端子排两侧卡扣，垂直拔出/插入。严禁 左右摇晃或倾斜插拔，否则将弯曲连接器针脚，造成接触不良。更换模块时，旧模块的端子排 必须插回新模块，严禁混用不同模块的端子排——每块端子排与模块在出厂校准时一一对应，混用将降低测量精度。

5. AI开路检测配置：ABB 216EA61B 的AI通道支持开路检测功能，通过DIP开关启用。启用后，当4-20mA输入回路断线（电流＜2mA），模块将该通道数据强制为-32768（0x8000），控制器可据此触发报警。建议 全部 4-20mA 输入通道启用开路检测，电压输入通道禁用此功能。开路检测是第一时间发现变送器故障、电缆断线的有效手段。

6. AO负载匹配：ABB 216EA61B 的电流输出最大负载500Ω。若驱动多个并联设备或长距离传输，总负载电阻 严禁超过500Ω。超载将导致输出电流 无法达到设定值，控制偏差增大。建议 预留20% 余量，负载控制在400Ω以内。若必须驱动高阻抗负载，应选用 电压输出模式或外置 信号隔离器。

7. 精度验证与校准：ABB 216EA61B 的长期运行后基准源可能漂移。建议 每3-5年 对216EA61B 进行精度验证。AI通道：使用0.02级过程校验仪输出0%、25%、50%、75%、100% 量程信号，记录控制器读数；AO通道：使用0.02级过程校验仪测量输出端，记录实际值与设定值偏差。若AI误差＞0.3% 或AO误差＞0.4%，建议 更换模块。216EA61B 无用户校准功能，精度调整需返厂。

8. 备件生命周期管理：ABB 216EA61B 是Advant AC 410/AC 450 系统的经典模块，ABB承诺2026年前持续供货，备件支持至2030年。对于仍需运行5年以上的老旧系统，建议 按在运数量的25-30%储备备件。长期库存模块建议 每12个月 上电运行2小时（使用216EA61B 测试工装），以维持模拟电路电解电容特性及DIP开关触点抗氧化。

9. 警惕翻新与假冒产品：ABB 216EA61B 是老旧DCS系统翻新率最高的模块之一。正品216EA61B 的前面板为浅灰色阻燃塑料，ABB logo 及型号为丝印，字迹清晰；金属铭牌 为铝材，序列号冲压 凹陷明显；可插拔端子排 为WAGO 定制款，橙色锁紧机构；DIP开关 为ALPS 品牌，段落感清晰。翻新件常见以下特征：前面板 颜色偏白/偏黄、丝印模糊；金属铭牌 为打印贴纸（边缘翘起）；端子排 更换为国产品牌、锁紧机构卡涩；DIP开关 手感松垮；PCB板 存在焊修痕迹、助焊剂残留。

10. 特别警惕“PCB翻新”：部分非授权维修商将报废216EA61B 的PCB板 清洗、补焊、喷涂后作为“翻修良品”出售。此类模块的模拟前端（ADC/DAC、运放）往往已老化，精度无法保证。鉴别方法：正品216EA61B 的PCB板 为深蓝色阻焊，波峰焊锡点饱满光亮；翻新板阻焊层 磨损、锡点暗淡、部分器件存在拆焊痕迹。强烈建议仅从ABB授权渠道采购，并拒绝任何无完整供应链证明的“库存品”“工业余货”。

11. 静电防护：ABB 216EA61B 的CMOS器件对静电敏感。操作模块时必须佩戴防静电手环，手环接机柜地。严禁在化纤地毯、塑料椅面等易产生静电的环境中徒手接触模块电路部分或背板连接器金手指。静电击穿是216EA61B 故障的隐形杀手。

12. 环境适配：ABB 216EA61B 的工作温度上限60℃。若机柜内温度持续高于50℃，建议在216EA61B 附近加装辅助散热风扇或机柜空调。高温不仅加速电解电容干涸，也导致ADC/DAC 基准漂移、DIP开关 触点氧化。每升高10℃，模块故障率约翻倍。

综上所述，ABB 216EA61B 绝非普通的模拟量混合板卡。它是ABB Advant OCS 分布式控制系统的模拟量多面手，是流程工业 三十五年来 无数PID回路的集成化载体，是老旧AC 410/AC 450系统延寿运行的备件中坚。选择正品ABB 216EA61B，即是选择了0.1%采集精度、可插拔端子免接线、AI/AO一体化的ABB过程控制集成智慧。
