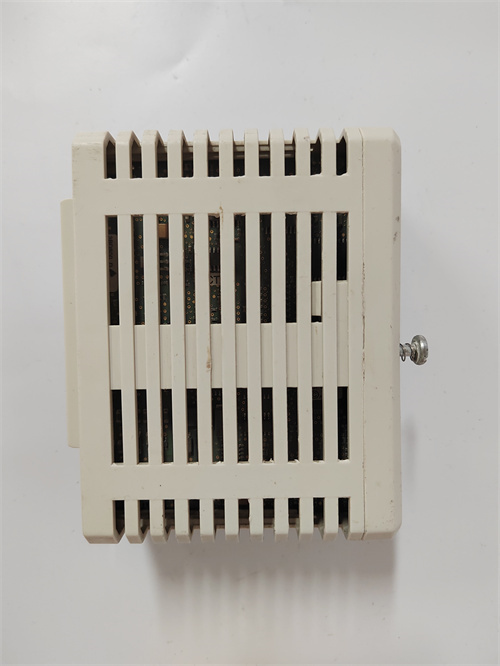

ABB CI854BK01 产品概述

ABB CI854BK01 是ABB为其AC 800M系列控制器和800xA系统设计的一款高性能PROFIBUS DP通信接口模块。作为连接PROFIBUS DP现场设备与控制系统的关键桥梁，该单元负责管理PROFIBUS DP网络，实现与远程I/O、智能仪表、变频器等从站设备的无缝数据交换。ABB CI854BK01 专为流程工业和工厂自动化中需要集成PROFIBUS DP设备的应用而设计，提供了一个高效、可靠的数字通信接口。ABB CI854BK01 在全球石油、化工、电力和制造业中以其强大的通信处理能力和与ABB控制系统的完美集成而闻名。当需要将PROFIBUS DP现场设备接入ABB控制系统时，ABB CI854BK01 代表了一个能够确保数据通信实时性和可靠性的原厂解决方案。

产品参数与技术规格

ABB CI854BK01 的技术规格体现了其作为专业PROFIBUS DP通信接口模块的强大性能。

产品型号： CI854BK01
系列： AC 800M / 800xA 控制系统
产品类型： PROFIBUS DP 通信接口模块
主要功能：作为PROFIBUS DP主站，管理现场总线网络
支持协议：支持PROFIBUS DP-V0/DP-V1协议
通信速率：支持从9.6 kbps到12 Mbps的所有标准PROFIBUS波特率，自动检测或可配置
从站容量：可连接多达125个PROFIBUS DP从站设备
通信接口：提供一个标准的9针D-sub PROFIBUS DP接口
冗余支持：支持光纤环网冗余，提高通信可靠性
状态指示：前面板配备LED指示灯，显示模块状态、总线活动和故障信息
诊断功能：具备强大的在线自诊断能力，可监控总线健康状况和设备状态
安装方式：专用于ABB控制系统机架内安装
电源要求：通过系统背板供电

优势与核心特性

ABB CI854BK01 为ABB控制系统连接PROFIBUS DP现场设备提供了显著的优势。其核心优势在于将复杂的PROFIBUS DP协议处理从主控制器中卸载出来，作为一个独立的通信处理器，保证了控制周期的确定性。该模块原生集成于ABB的800xA系统，通过ABB的工程工具（如Control Builder）即可对总线上的从站设备进行组态和参数管理，无需额外的专用软件。CI854BK01 支持PROFIBUS DP-V1扩展协议，可以访问从站设备的非循环参数数据，为智能设备的诊断和维护提供了便利。其强大的诊断功能能够实时监测总线上的通信状态和设备状态，并在发生故障时快速定位问题。此外，ABB CI854BK01 支持光纤环网冗余配置，当主模块或通信链路发生故障时，备用路径可以无缝接管通信，这对于连续生产过程的控制至关重要。

行业应用案例

ABB CI854BK01 广泛应用于采用ABB控制系统的各类流程工业和工厂自动化领域。

石油炼化：用于连接采用PROFIBUS DP通信的智能阀门定位器、在线分析仪和远程I/O站。
化工生产：在精细化工和特种化学品生产中，用于连接PROFIBUS DP的称重仪表和变频器。
电力行业：用于电厂辅助车间，如化水处理系统，连接PROFIBUS DP的电机启动器和智能开关设备。
水处理设施：应用于大型自来水厂和污水厂，连接分散的泵站和仪表设备。
制药工业：用于连接符合GMP要求的智能传感器和执行器，实现过程数据的完整追溯。
汽车制造：在涂装车间和总装车间，用于连接PROFIBUS DP的变频器和现场I/O。

竞品对比

与西门子SIMATIC S7系统中用于PROFIBUS的通信处理器（如CP 342-5）相比，ABB CI854BK01 的优势在于其与ABB 800xA系统的工程工具链的统一性。西门子的CP模块在其自身系统中同样高效，但对于ABB的用户而言，CI854BK01 提供了与ABB控制器一致的配置体验。与通用的PROFIBUS网关相比，ABB CI854BK01 作为机架内模块，可以通过背板与控制器实现高速数据交换，其性能和同步性远超外部网关。此外，它与ABB系统的诊断功能深度集成，能够将总线故障信息直接反映到操作员站上。
