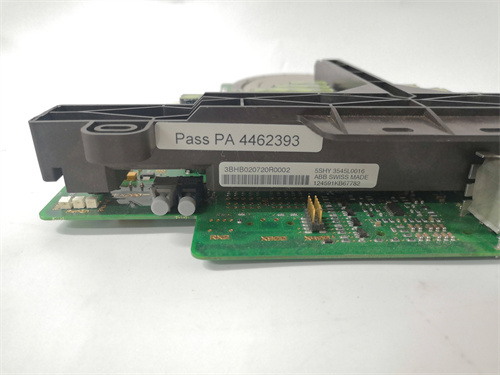

ABB 5SHY3545L0016 3BHB020720R0002 3BHE019719R0101 GVC736BE101

产品描述

ABB 5SHY3545L0016 是一款高压大功率的集成门极换流晶闸管（IGCT），是 ABB 公司用于其工业传动系统和电力电子应用的核心半导体器件之一。该器件是 ABB 中压变频器（如 ACS 6000 系列）中用于控制电机速度和转矩的关键功率开关元件。ABB 5SHY3545L0016 的核心功能是在变频器的功率单元中作为高速、大电流开关，将直流电转换为可变频率和电压的交流电，以驱动大型电机。其配套的 3BHB020720R0002 和 3BHE019719R0101 可能是相关的门极驱动板、附件或技术文档编号，而 GVC736BE101 可能是与该 IGCT 配套使用的特定控制板或接口模块。该 IGCT 采用压接式封装，具有低导通损耗、高浪涌电流能力和高可靠性，专为矿山、冶金、船舶推进等恶劣工业环境中的大功率应用而设计。

产品参数

• 产品型号： ABB 5SHY3545L0016（配套：3BHB020720R0002、3BHE019719R0101、GVC736BE101）

• 器件类型： 集成门极换流晶闸管（IGCT）

• 产品系列： ABB 中压传动（如 ACS 6000）

• 电压等级： 4500V - 6500V（典型值）

• 电流等级： 高电流承载能力，可达数千安培

• 封装形式： 压接式（Press-pack），适用于双面冷却和高可靠性应用

• 开关频率： 优化用于中压变频器

• 应用： 多电平逆变器拓扑中的功率开关

• 冷却方式： 通常采用去离子水进行液体冷却

• 配套组件： 门极驱动单元、吸收电路、控制接口

• 认证： CE、UL 等（作为组件）

优势与特点

ABB 5SHY3545L0016 的主要优势在于其在大功率应用中的卓越性能和可靠性。通过使用 ABB 5SHY3545L0016，变频器制造商可以在兆瓦级应用中实现高效率，降低能耗和冷却要求。其压接式封装提供了失效短路模式，这意味着如果器件失效，它表现为短路而非开路，允许变频器在故障排除前短暂运行或受控地熔断保险丝。与高电流应用中的 IGBT 相比，IGCT 技术具有更低的导通损耗。配套的门极驱动单元确保了 ABB 5SHY3545L0016 的正确开关和智能监控。坚固的结构和严格的测试确保了该器件在连续工业运行中的长期可靠性。

应用领域与实际案例

ABB 5SHY3545L0016 广泛应用于需要精确电机控制的最苛刻的高功率工业应用中。

• 矿山（磨机）： 在大型铜矿，使用 ABB 5SHY3545L0016 的 ACS 6000 变频器驱动巨型半自磨机（SAG），控制磨机速度和扭矩以优化矿石处理，同时保护机械部件免受冲击负载。

• 油气（管道压缩机）： 在主要天然气管线上，由配备 ABB 5SHY3545L0016 器件的 ACS 6000 系统驱动的离心压缩机保持最佳管道压力。

• 船舶推进（破冰船）： 在破冰船中，使用这些 IGCT 的推进驱动器提供破冰所需的巨大扭矩，同时保持精确的机动控制。

• 冶金（轧机）： 在钢铁热轧机中，主传动电机由采用 ABB 5SHY3545L0016 的中压变频器控制。

• 试验台架（测功机）： 在汽车和航空航天测试设施中，使用这些 IGCT 的驱动器控制大型测功机。

与竞品对比分析

与英飞凌或三菱的 IGBT 模块等竞争性高压大功率半导体技术相比，ABB 5SHY3545L0016 IGCT 在特定应用领域具有独特优势。虽然 IGBT 模块在较低功率应用中表现优异并提供更简单的门极驱动要求，但 IGCT 技术在数兆瓦应用中具有更低的导通损耗和更高的浪涌电流能力。与上一代的 GTO（门极关断晶闸管）相比，ABB 5SHY3545L0016 具有更简单的门极驱动要求和更高的开关频率。对于投资于 ABB 中压变频器平台的用户，使用原装 ABB 5SHY3545L0016 器件可确保与 ABB 门极驱动板和控制软件的完美兼容。

选型建议与注意事项

为您的应用选择 ABB 5SHY3545L0016 时，首先需要确认您特定变频器型号和功率等级所需的精确电压和电流额定值。确保配套的门极驱动板（可能包含在 3BHB020720R0002 或 3BHE019719R0101 中）与您的 ABB 5SHY3545L0016 器件版本匹配，不匹配的门极驱动器可能导致开关不当和器件故障。在处理这些压接式器件时，请遵守严格的安全规程，因为它们可能存储有能量，操作不当可能导致严重伤害。根据 ABB 的规范在堆栈中安装 ABB 5SHY3545L0016 器件时，确保施加正确的夹紧力；夹持压力不正确可能导致热问题或机械损坏。验证冷却系统（通常是去离子水）维护良好，电导率水平正确，以防止电弧和腐蚀。更换器件时，始终更换整套串联器件，以确保电压平衡。只能由接受过高功率驱动器维护培训的合格人员进行操作，并在接触驱动器功率部分之前遵守所有上锁/挂牌程序。最后，为关键应用保留备用的 ABB 5SHY3545L0016 器件，以防长时间停机导致重大生产损失。
