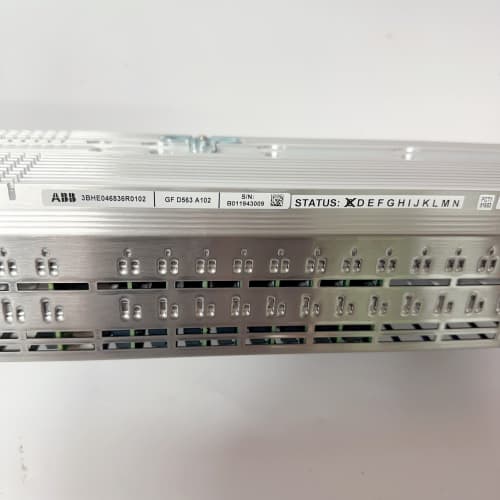

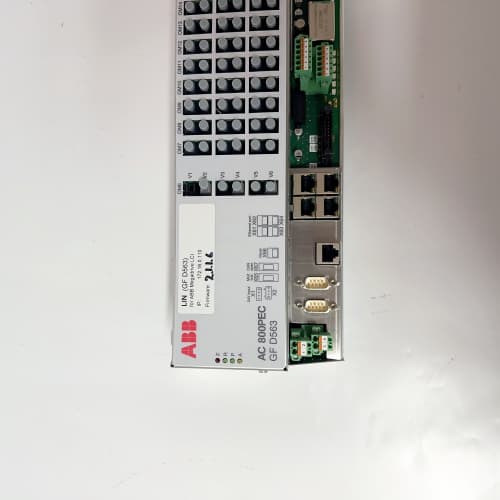

ABB GFD563A102 3BHE046836R0102 产品概述

ABB GFD563A102 3BHE046836R0102 是ABB为其工业传动系统，特别是ACS6000系列中压变频器，设计的一款核心门极驱动单元或接口板卡。作为变频器功率部分与控制部分之间的关键桥梁，该单元负责接收来自主控制器的光纤触发信号，并将其转换为适合驱动IGCT（集成门极换流晶闸管）或IGBT（绝缘栅双极型晶体管）的强电脉冲，同时监测功率器件的状态并提供反馈。ABB GFD563A102 3BHE046836R0102 专为冶金、矿山、船舶推进等重工业应用中苛刻的运行环境而设计，确保了中压传动系统的高可靠性和高性能。ABB GFD563A102 3BHE046836R0102 在全球众多采用ACS6000传动的工业现场以其稳定的性能和与ABB传动架构的无缝集成而闻名。在对中压变频器进行维护或故障排查时，ABB GFD563A102 3BHE046836R0102 代表了一个能够确保功率器件精确、可靠开关的原厂核心组件。

产品参数与技术规格

ABB GFD563A102 3BHE046836R0102 的技术规格体现了其作为专用门极驱动单元的专业性能。

• 产品型号： GFD563A102

• 订货代码： 3BHE046836R0102

• 主要应用平台： ACS6000 系列中压变频器

• 产品类型： 门极驱动单元 / 接口板卡

• 主要功能： 接收控制信号，驱动IGCT或IGBT功率器件，并反馈状态

• 输入信号： 通常通过光纤接收来自主控制单元的PWM（脉宽调制）触发信号

• 输出信号： 产生高功率的栅极驱动脉冲，直接驱动功率半导体

• 状态监测： 监测功率器件的运行状态（如退饱和检测），并通过光纤反馈故障信号

• 保护功能： 内置完善的保护电路，防止功率器件因过流、过压或驱动不足而损坏

• 隔离特性： 提供控制侧与功率侧之间的高压电气隔离

• 状态指示： 板载LED指示灯，用于显示电源状态、触发信号接收和故障信息

• 诊断功能： 具备自诊断能力，可通过传动控制盘或上位机软件报告驱动故障

• 安装方式： 专用于ACS6000变频器功率柜内，紧邻功率器件安装

• 环境要求： 适应工业传动柜内的温度、振动和电磁环境

优势与核心特性

ABB GFD563A102 3BHE046836R0102 为ACS6000中压传动系统的功率变换提供了关键支持。其核心优势在于作为低压控制电路与高压功率电路之间的接口，它能够将精确的控制信号可靠地转换为高功率的栅极驱动脉冲，确保IGCT或IGBT按照期望的方式精确导通和关断。该单元具备完善的退饱和检测等保护功能，能够实时监测功率器件的健康状态，一旦检测到过流或短路等故障，会迅速关断驱动并向上位控制系统报告，防止功率器件损坏。GFD563A102 采用光纤通信，实现了控制电路与功率电路之间的完美电气隔离，极大地提高了系统的抗干扰能力和安全性。其紧凑的设计使其可以直接安装在功率器件附近，最大限度地降低了栅极驱动回路的电感。作为原厂部件，它与ABB的IGCT/IGBT模块和控制单元完美匹配，确保了整个功率变换链路的协同性和可靠性。

行业应用案例

ABB GFD563A102 3BHE046836R0102 广泛应用于采用ACS6000中压变频器的各类重工业领域。

• 矿用大型提升机： 在矿井提升机的传动系统中，负责精确驱动功率模块，实现电机的高转矩输出和平滑的速度控制。

• 轧钢生产线： 应用于热连轧机和冷轧机的主传动，确保驱动单元能够快速、准确地响应速度和扭矩指令。

• 大型船舶电力推进： 在破冰船或豪华邮轮的吊舱式推进系统中，作为驱动核心，控制推进电机的功率输出。

• 水泥回转窑： 用于驱动大型窑用电机，确保窑速的稳定和调节的灵活性。

• 管道压缩机： 在天然气管线的大型压缩机组中，作为变频器功率部分的关键驱动单元。

• 风洞测试设备： 用于驱动航空航天天的大型风洞的风机，实现对风机的精确控制。

竞品对比

与西门子SINAMICS SM150中压变频器中的类似门极驱动单元相比，ABB GFD563A102 3BHE046836R0102 的优势在于其为ABB独有的IGCT功率器件量身定制的驱动特性。IGCT的驱动要求与IGBT有所不同，ABB的门极驱动单元是与其IGCT器件协同设计的，确保了最佳的开关性能和可靠性。与通用的门极驱动板相比，GFD563A102 的接口、保护特性和外形尺寸是完全针对ACS6000的功率柜进行优化的，无法用通用产品替代。

选型建议与注意事项

在选择或更换 ABB GFD563A102 3BHE046836R0102 时，需要综合考虑以下因素。

1. 设备型号匹配： 务必确认 ABB GFD563A102 3BHE046836R0102 与您所使用的ACS6000变频器的具体型号、功率等级、以及它所驱动的功率器件（IGCT或IGBT）的型号完全兼容。

2. 备件定位： 通过ACS6000的电气图纸和备件清单，准确定位该门极驱动单元在功率柜中的位置和功能，确保采购的部件是当前需要更换的。

3. 防静电措施： 在操作 GFD563A102 板卡时，必须严格遵守防静电规程，佩戴接地手环，在防静电工作台上进行操作。

4. 光纤连接： 安装后需仔细检查和清洁光纤接头，确保与主控制器的光纤连接可靠，无弯折或污染。

5. 安装检查： 确保驱动单元与功率器件之间的连接正确、牢固，接触良好。

6. 参数配置： 更换驱动单元后，可能需要在传动控制软件中核对或重新配置相关的驱动参数。

7. 正品采购： 鉴于 ABB GFD563A102 3BHE046836R0102 在中压传动系统中的核心地位，务必通过ABB官方或授权的备件供应商采购，确保获得原装正品和专业的技术支持，避免因使用假冒或翻新备件导致功率器件损坏和重大停机事故。
