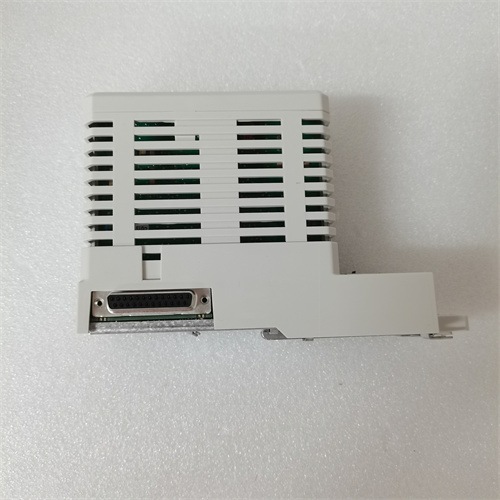

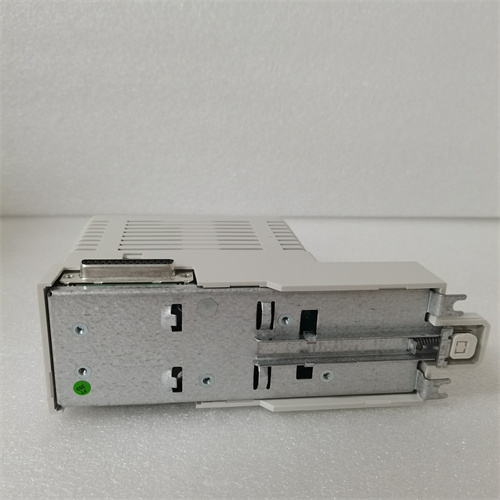

ABB 3BSC610038R1

产品概述

ABB 3BSC610038R1 是ABB Ability™ System 800xA 控制系统中一款重要的模块组件，属于S800 I/O系列的一部分。作为过程自动化系统的核心I/O单元，ABB 3BSC610038R1 承担着现场信号与控制器之间的桥梁作用，负责将传感器、执行器等现场设备的信号可靠地传输至控制层。该型号秉承了ABB S800 I/O系列一贯的模块化、高密度和易维护设计理念，能够满足从石油化工到制药、电力等各类过程工业的严苛要求。ABB 3BSC610038R1 凭借其卓越的信号处理能力和坚固耐用的结构，确保在恶劣工业环境下依然能够提供精准、稳定的数据采集与控制输出。

核心参数

ABB 3BSC610038R1 的技术参数体现了其在过程自动化领域的专业定位：

• 产品类型： S800 I/O 系列数字量输入/输出模块（具体类型请以官方文档为准，通常为混合模块或专用模块）

• 通道数量： 典型配置为16通道，支持高密度信号连接

• 信号类型： 兼容24V DC数字量输入和输出，满足工业控制最常见需求

• 隔离方式： 通道间隔离或组隔离，有效防止信号串扰，提高系统抗干扰能力

• 诊断功能： 支持模块级和通道级诊断，包括断线检测、短路保护和过载报警

• 通信接口： 通过S800 I/O背板总线与ABB 3BSC610038R1所在的I/O站无缝连接

• 工作环境： 设计工作温度为0°C至+55°C，防护等级为IP20，适用于安装在控制柜内

优势特点

选择 ABB 3BSC610038R1，您将获得以下关键优势：

1. 模块化设计，灵活扩展： ABB 3BSC610038R1 采用标准的模块化结构，可以像积木一样与S800系列的其他电源模块、通信模块和I/O模块组合使用。用户可以根据实际控制规模灵活配置I/O点数，轻松实现系统的扩容或改造。

2. 高可靠性与信号完整性： ABB 3BSC610038R1 内置了先进的光电隔离和信号调理电路，能够有效抑制现场各种电磁干扰，确保数字信号的准确采集和输出。其坚固的工业级设计，保证了模块在振动、温度和湿度变化的环境中依然可靠运行。

3. 智能诊断，快速维护： 该模块支持丰富的自诊断功能。当现场出现断线、短路或模块故障时，ABB 3BSC610038R1 能够通过系统总线向上位控制器发送报警信息，并在模块本体上进行状态指示，帮助维护人员快速定位和排除故障，大大缩短了平均修复时间（MTTR）。

4. 热插拔支持： 在系统运行状态下，ABB 3BSC610038R1 支持带电插拔（需使用专用底座），无需切断电源或重启控制器，即可进行模块更换或扩展。这一特性对于要求连续生产的流程工业而言，极大地提升了系统的可用性和维护便利性。

5. 与ABB控制系统的无缝集成： ABB 3BSC610038R1 作为ABB Ability™ System 800xA的组成部分，能够与AC 800M系列控制器、PM8xx系列处理器以及Compact Control Builder工程软件完美融合，实现从硬件配置、通信组态到在线诊断的全流程无缝集成，显著降低了工程成本和调试时间。

应用案例

凭借其卓越的性能和可靠性，ABB 3BSC610038R1 在众多过程工业领域发挥着关键作用：

• 石化炼化一体化项目： 在大型炼油和乙烯装置中，成千上万个开关阀、泵的状态信号和限位开关信号需要通过ABB 3BSC610038R1 这样的I/O模块可靠地接入DCS系统，实现对工艺流程的精确控制和联锁保护。

• 制药行业GMP生产线： 在符合药品生产质量管理规范（GMP）要求的无菌车间里，ABB 3BSC610038R1 用于采集清洗机、灭菌柜、灌装机的运行状态和阀门反馈信号，确保生产过程的可追溯性和合规性。

• 电厂辅网控制系统： 在火力发电厂的输煤、除灰、化水处理等辅助车间，ABB 3BSC610038R1 负责监控皮带跑偏开关、堵煤信号、液位开关等大量开关量信号，保证辅机系统能够跟随主机安全、稳定运行。

• 冶金轧线辅助设备： 在轧钢生产线的辅助区域，如辊道控制、液压润滑站等，ABB 3BSC610038R1 可靠地采集现场设备的运行状态，并输出控制指令，保障生产线的物料输送和辅助系统顺畅运行。

竞品对比

在同类型的分布式I/O模块市场中，ABB 3BSC610038R1 的主要竞争对手包括西门子的ET 200M系列和艾默生的A8系列I/O模块。

• 与西门子ET 200M相比： ABB 3BSC610038R1 作为System 800xA的原生I/O，在系统兼容性和诊断信息深度上具有明显优势。ET 200M同样功能强大，但通常需要与西门子S7-400控制器配合使用。对于已经采用或计划采用ABB DCS系统的用户而言，ABB 3BSC610038R1 提供了最佳的集成体验和工程效率。

• 与艾默生A8系列相比： A8系列同样适用于过程自动化，在恶劣环境下的防护性能（如涂层保护）表现出色。ABB 3BSC610038R1 的优势在于其模块化的灵活性和与ABB Ability™数字平台的无缝对接，为用户实现预测维护和资产性能管理提供了便利。
  总体而言，ABB 3BSC610038R1 以其与ABB DCS系统的原生集成、高可靠性和智能诊断功能，成为过程工业用户在构建或扩展ABB控制系统时的理想选择。

选型建议

在选择 ABB 3BSC610038R1 时，建议您从以下几个方面进行考量：

1. 信号类型匹配： 首先确认您的现场设备信号类型（如24V DC数字输入、继电器输出等），确保ABB 3BSC610038R1 的信号类型与通道配置完全匹配。如果信号类型多样，可以考虑选择混合模块或搭配不同类型的专用模块。

2. 通道密度与柜内空间： 评估控制柜内的安装空间。ABB 3BSC610038R1 通常提供较高的通道密度，有助于节省柜内空间。同时，需要规划好模块的排列方式和散热空间。

3. 系统拓扑结构： 根据项目规模和控制器的分布位置，确定I/O站的布局和通信方式（如通过PROFIBUS DP或以太网与控制器通信），确保ABB 3BSC610038R1 所在的I/O站能够被控制器有效管理。

4. 冗余需求： 对于关键的控制回路（如紧急停车系统），可能需要配置冗余的I/O模块和电源模块，以提高系统的容错能力。请确认ABB 3BSC610038R1 是否支持此类冗余配置方案。

5. 配套附件： 选型时需一并考虑配套的I/O底座（如TU810、TU830等）、端子单元和通信模块，确保ABB 3BSC610038R1 能够正确安装和接线。

注意事项

在安装和使用 ABB 3BSC610038R1 时，请务必注意以下关键事项：

• 断电操作： 尽管模块支持热插拔，但在进行模块插拔或接线时，建议尽可能切断相应回路的电源，以确保人员和设备的安全。

• 正确接线： 严格按照ABB 3BSC610038R1 的端子接线图进行现场接线，确保电源极性正确，信号线连接牢固。错误接线可能导致模块损坏或信号异常。

• ESD防护： ABB 3BSC610038R1 包含静电敏感器件，在操作模块前应佩戴防静电手环，并避免直接触碰模块的电路板和连接插针。

• 组态配置： 在系统投入运行前，必须在ABB的编程软件（如Control Builder M）中对ABB 3BSC610038R1 进行正确的硬件组态和参数设置，包括通道类型、滤波时间、报警阈值等。

• 定期检查： 建议定期检查ABB 3BSC610038R1 的运行状态指示灯和系统诊断信息，及时发现潜在问题。保持控制柜内清洁，防止灰尘积聚影响模块散热和电气性能。
