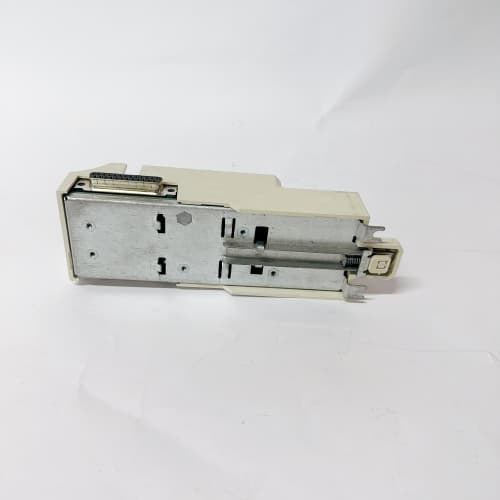

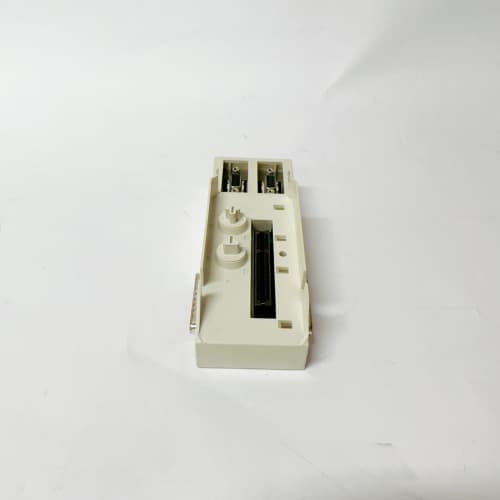

ABB 3BSE025349R1

产品描述

ABB 3BSE025349R1 是一款在ABB的System 800xA扩展自动化系统中具有核心地位的S800 I/O系列数字量输入模块。具体而言，该型号通常对应的是 DI810 模块，是ABB倍受市场青睐的S800 I/O家族中的一员。这款模块专为分布式控制系统（DCS）和高端PLC应用而设计，负责接收来自现场的各种开关量信号，如按钮、继电器触点、接近开关、限位开关等设备的状态，并将其转换为数字信号，通过现场总线传输给控制器。ABB 3BSE025349R1 凭借其紧凑的结构、高度的可靠性和灵活的组态方式，成为连接过程控制层与现场设备层的坚实桥梁，广泛应用于各种工业过程控制场景。

产品参数

• 产品型号： ABB 3BSE025349R1 (DI810)

• 产品类型： S800 I/O系列数字量输入模块，24 V DC

• 输入通道数： 16通道

• 输入电压： 24 V DC

• 输入类型： 支持漏型（sourcing）或源型（sinking）输入，通过模块内部跳线或软件可配置，适应不同接线习惯

• 隔离方式： 通道与背板总线之间光电隔离，确保信号传输的安全性

• 输入延迟： 可软件配置，典型值范围从0.1ms到50ms，用于滤波去抖

• 功耗： 典型值 < 1.5 W，能耗极低

• 状态指示： 每个通道均有独立的LED指示灯，直观显示输入点的通断状态，便于现场调试和故障排查

• 安装方式： 可安装在TU800系列端子单元上，或通过S800 I/O的分布式安装套件直接安装于现场

• 工作温度： -40°C 至 +70°C，适应极端工业环境

• 认证： 具有CE， UL， CSA， ATEX/IECEx Zone 2等多种国际认证，适用于普通及危险区域

优势与特点

1. 极致的灵活性与可配置性：ABB 3BSE025349R1 (DI810) 最显著的特点是其输入类型的可配置性。通过简单的跳线或软件设置，同一个模块即可适配漏型或源型两种主流接线方式，极大地简化了工程设计，减少了备件种类。无论是连接NPN还是PNP型的接近开关，ABB 3BSE025349R1 都能轻松应对。

2. 坚固耐用的工业级品质：秉承ABB一贯的卓越设计和制造标准，ABB 3BSE025349R1 采用了高可靠性的电子元器件和坚固的机械结构。其宽泛的工作温度范围和强大的抗振动、抗电磁干扰能力，确保在从寒冷的户外安装到炎热的高温车间的各种恶劣环境下，都能提供长期、稳定、无误的开关量信号采集，最大限度地保证系统的高可用性。

3. 智能化的诊断与维护功能：ABB 3BSE025349R1 提供了丰富的在线诊断功能。除了每个通道的LED状态指示外，模块还能通过总线向控制系统上报诸如模块硬件故障、通道开路（当有现场电源供电时）、通讯中断等异常状态。这种智能化设计，配合ABB的System 800xA或同类组态工具，可以实现精准的故障定位，显著缩短维护人员的故障排查时间。

4. 无缝的系统集成：作为S800 I/O家族的正式成员，ABB 3BSE025349R1 与ABB的AC800M系列控制器、CI系列通讯接口模块等产品完美兼容。通过标准化的端子单元和模块化设计，用户可以像搭积木一样快速构建I/O站，并通过PROFIBUS DP， MODBUS，或更高速的以太网现场总线（如PROFINET， EtherNet/IP）将数据可靠地集成到上层控制系统中。这种高度的集成性是 ABB 3BSE025349R1 的典型优势。

应用领域与应用案例

• 应用领域：

  • 过程工业：在化工、石油、天然气、制药等行业中，用于监测泵的启停状态、阀门的位置反馈、储罐的高低位报警等。

  • 电力行业：在火电厂或变电站中，用于采集开关柜的分合闸状态、变压器风冷控制系统的运行状态等。

  • 水处理：用于监测水泵的运行状态、液位开关信号、滤池反冲洗过程中的阀门位置等。

  • 制造业：在自动化生产线上，用于采集各种限位开关、光电传感器、急停按钮的状态信号。

• 应用案例：
  在某大型跨国化工企业在中国投资建设的聚醚多元醇项目中，需要对数百个罐区、反应釜和管道的阀门状态、泵运行信号和现场操作柱按钮进行监测。工程师们选用了以 ABB 3BSE025349R1 (DI810) 为核心的数字量输入方案，配合S800 I/O的分布式I/O站和AC800M控制器。ABB 3BSE025349R1 的高密度和可配置性，使得不同供应商提供的NPN和PNP型传感器能够统一接入同一系统，极大地简化了设计和采购流程。项目运行多年后，ABB 3BSE025349R1 模块在复杂化工环境下保持零故障，其每个通道的LED灯为维护人员巡检和故障判断提供了极大便利，有力保障了生产装置的长期安全稳定运行。

与竞品的对比

与市场上其他主流DCS或PLC系统的数字量输入模块（如西门子的ET 200SP DI模块， 霍尼韦尔的2MLF-DI16A等）相比，ABB 3BSE025349R1 有其独特的定位：

• S800 I/O的卓越分布式能力：虽然竞品也支持分布式I/O，但S800 I/O以其IP20和IP67的多种防护等级、以及支持危险区域安装（通过隔爆或本安栅）的灵活性而著称。ABB 3BSE025349R1 可以方便地与各种S800附件组合，实现从控制室到最恶劣现场的灵活部署，其分布式架构的成熟度处于行业领先地位。

• 一体化的工程工具：在ABB的Control Builder M或800xA组态工具中，对 ABB 3BSE025349R1 的硬件组态、通道参数设置、诊断视图完全集成在一个统一的软件环境中，无需切换不同软件。这比一些竞品需要借助多个第三方工具进行配置，提供了更流畅的工程体验。

• 卓越的性价比：ABB 3BSE025349R1 在提供ABBs级可靠性的同时，相比一些高端品牌的同类模块，具有非常出色的性价比。其广泛的应用和长时间的现场验证，证明它在性能和成本之间取得了极佳的平衡，尤其适合对成本敏感但又追求高可靠性的中大型项目。

选型建议与注意事项

• 选型建议：

  1. 确认现场信号源类型：在选用 ABB 3BSE025349R1 前，务必确认所有需要连接的现场开关或传感器的输出类型（是干触点、NPN还是PNP）。据此配置模块的输入类型（漏型/源型），并选择合适的现场电源。

  2. 选择合适的端子单元：ABB 3BSE025349R1 需要安装在专用的TU800系列端子单元上。需根据现场接线需求（是否带保险丝、是否需要分路诊断等）选择配套的端子单元型号（如TU810， TU830等）。

  3. 考虑冗余需求：对于安全要求极高的场合（如ESD系统），需要考虑对I/O模块进行冗余配置。ABB 3BSE025349R1 支持在S800 I/O的高可靠性配置中实现冗余，但需搭配特定的基板和通讯模块。

• 注意事项：

  • 断电操作：在插拔 ABB 3BSE025349R1 模块或进行接线时，务必确保模块和端子单元已断电，以防止带电插拔造成模块损坏。

  • 正确设置输入类型：在模块通电前，必须通过跳线或软件正确配置输入类型。如果现场传感器是PNP型，而模块错误地配置为漏型（NPN）模式，将无法检测到正确的信号，甚至可能损坏模块。

  • 外部电源要求：ABB 3BSE025349R1 的输入回路通常需要外部提供24V DC电源（通常来自端子单元的供电端子）。必须确保外部电源的容量和稳定性满足所有接入传感器的总和需求。

  • 查阅官方手册：在进行硬件组态、接线和参数配置前，强烈建议详细阅读ABB官方发布的S800 I/O系列产品用户手册，以获取关于 ABB 3BSE025349R1 (DI810) 最准确、最权威的技术信息和操作指南。
