产品概述

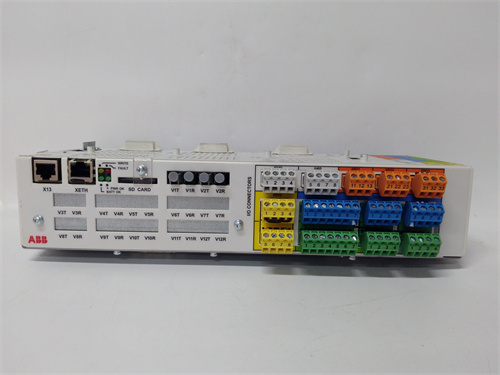

ABB BCU-02/3AUA0000110429J 是ABB工业传动系统中一款关键的控制单元模块，属于ABB ACS880系列传动产品的核心组件。作为传动系统的"大脑"，ABB BCU-02/3AUA0000110429J 负责执行复杂的电机控制算法、处理I/O信号、管理通信协议以及实现安全保护功能。该型号是ABB新一代全能型传动控制单元，专为满足从单机控制到多传动的各种应用需求而设计。ABB BCU-02/3AUA0000110429J 继承了ABB在传动领域数十年的技术积累，凭借其强大的处理能力和灵活的扩展性，在起重、矿山、冶金、船舶、造纸等重工业领域发挥着至关重要的作用。

核心参数

ABB BCU-02/3AUA0000110429J 的技术参数体现了其在高端传动控制领域的专业定位：

• 产品类型： 传动控制单元（BCU - Drive Control Unit）

• 适用平台： 专为ABB ACS880系列多传动和单传动系统设计

• 处理器： 搭载高性能32位微处理器，确保高速、精确的实时控制

• 控制功能： 支持直接转矩控制（DTC）、标量控制、矢量控制等多种先进控制模式

• I/O接口： 集成标准I/O包括：

  • 2路模拟量输入（电流/电压可选）

  • 2路模拟量输出

  • 6路数字量输入

  • 2路数字量输出

  • 1路继电器输出

• 通信接口： 标配两个RJ45以太网接口，支持PROFINET、EtherNet/IP、Modbus TCP等协议；可选现场总线适配器模块

• 安全功能： 集成STO（安全转矩取消）功能，符合EN 61800-5-2标准，无需外部安全继电器

• 存储容量： 内置闪存用于固件存储，支持通过存储卡（如FIO-11）进行参数备份和固件更新

• 电源要求： 24 V DC外部供电，功耗典型值约8W

• 工作环境： 设计工作温度为-10°C至+55°C，防护等级为IP20

优势特点

选择原装 ABB BCU-02/3AUA0000110429J，您将获得以下核心竞争优势：

1. 卓越的电机控制性能： ABB BCU-02/3AUA0000110429J 采用ABB专利的直接转矩控制（DTC）技术，无需编码器即可实现开环转矩控制，转矩阶跃响应时间小于5ms，速度控制精度高达0.1%-0.5%。无论是起重机防摇控制、卷绕机的恒张力控制，还是试验台的高精度转速控制，ABB BCU-02/3AUA0000110429J 都能完美胜任。

2. 模块化与可扩展性： ABB BCU-02/3AUA0000110429J 采用灵活的模块化设计，可以通过插入各种选件模块来扩展功能：

   • 通过FIO系列I/O扩展模块增加I/O点数

   • 通过FPTC模块实现电机温度保护

   • 通过FEN系列编码器接口模块接入各类转速反馈设备

   • 通过FSCA系列现场总线适配器接入不同工业网络
     这种灵活性使得 ABB BCU-02/3AUA0000110429J 能够适应从小型单机到大型多传动系统的各类应用需求。

3. 集成的安全功能： ABB BCU-02/3AUA0000110429J 内置了符合SIL3标准的STO（安全转矩取消）功能，可以在紧急情况下安全切断电机转矩输出，而无需依赖外部安全继电器或接触器。这不仅简化了系统设计，降低了柜内空间占用，还提高了系统的整体安全性和可靠性。

4. 便捷的工程与调试： 通过ABB的Drive Composer工程软件，工程师可以轻松完成对 ABB BCU-02/3AUA0000110429J 的参数设置、调试和诊断。软件提供直观的图形化界面和示波器功能，可以实时监控和记录传动系统的运行状态，大大缩短了调试时间和故障排查周期。

5. 高可靠性与长寿命： ABB BCU-02/3AUA0000110429J 采用工业级元器件和严格的制造工艺，具备强大的抗电磁干扰能力、宽温工作范围和优秀的抗振动性能。其无风扇设计减少了运动部件，进一步提高了长期运行的可靠性，降低了维护需求。

应用案例

ABB BCU-02/3AUA0000110429J 凭借其卓越性能，在各类高端传动应用中发挥着关键作用：

• 港口起重机： 在集装箱岸桥和轮胎吊中，ABB BCU-02/3AUA0000110429J 控制起升、俯仰和小车机构的电机，实现精确的速度控制和位置定位。其内置的防摇算法通过 ABB BCU-02/3AUA0000110429J 的快速运算，有效抑制吊具摆动，提高装卸效率。

• 矿山皮带输送机： 在长达数公里的矿山皮带输送系统中，多台 ABB BCU-02/3AUA0000110429J 控制单元协调工作，实现多台电机的功率平衡和顺序启停。其强大的DTC控制确保皮带在重载启动和运行过程中的平稳性，避免物料洒落和设备损坏。

• 造纸生产线： 在造纸机的网部、压榨部和烘干部，ABB BCU-02/3AUA0000110429J 控制多台传动电机，实现高精度的速度同步和张力控制，确保纸张质量和生产的连续性。其内置的安全功能为操作人员提供可靠保护。

• 船舶电力推进： 在海洋工程船和特种船舶的电力推进系统中，ABB BCU-02/3AUA0000110429J 控制主推进电机和侧推电机，响应驾驶台的指令，实现船舶的精确操控。其紧凑的尺寸和高可靠性适应了船舶机舱的严苛环境。

• 冶金轧机： 在钢铁行业的冷轧机和热轧机中，ABB BCU-02/3AUA0000110429J 控制轧辊的主传动电机和卷取机的张力控制电机，承受着频繁的过载和剧烈的负荷变化，确保轧制过程的稳定和产品质量。

竞品对比

在高端传动控制单元市场中，ABB BCU-02/3AUA0000110429J 的主要竞争对手包括西门子的CU320-2系列控制单元和罗克韦尔的Kinetix 5700/5500系列控制模块。

• 与西门子CU320-2相比： 西门子CU320-2是SINAMICS S120系列的控制核心，同样支持多轴控制和丰富的功能模块。ABB BCU-02/3AUA0000110429J 的优势在于其原生集成的DTC控制技术，在需要快速转矩响应的应用中（如起重机、试验台）表现更为出色。此外，ABB BCU-02/3AUA0000110429J 的I/O配置更为丰富，减少了对外部I/O模块的需求。

• 与罗克韦尔Kinetix 5700相比： 罗克韦尔的Kinetix系列在集成运动控制和与Logix控制器的无缝集成方面具有优势。ABB BCU-02/3AUA0000110429J 则在过程工业和重载传动领域拥有更广泛的应用经验和安装基数，特别是在矿山、船舶、造纸等行业的专用功能包（如起重、卷绕）更为成熟完善。

• 与丹佛斯FC-302控制单元相比： 丹佛斯的FC-302同样功能强大，尤其在 HVAC和水处理领域占有率高。ABB BCU-02/3AUA0000110429J 作为ACS880系列的标准控制单元，在模块化程度和扩展灵活性上更胜一筹，特别是在需要多传动配置和复杂系统集成的应用中优势明显。

总体而言，ABB BCU-02/3AUA0000110429J 以其强大的DTC控制性能、灵活的模块化设计和完善的安全功能，成为高端工业传动领域的标杆产品。

选型建议

在选择 ABB BCU-02/3AUA0000110429J 时，建议您从以下几个方面进行细致考量：

1. 应用需求分析： 明确您的传动应用类型（泵/风机、输送、起重、卷绕等）和性能要求（速度精度、转矩响应、过载能力等）。ABB BCU-02/3AUA0000110429J 适用于从标准应用到高动态响应的各类场合，但需要根据具体应用选择合适的固件版本和应用宏。

2. 系统拓扑结构： 确定您是构建单传动系统还是多传动系统。ABB BCU-02/3AUA0000110429J 在多传动系统中通过DC/DC总线互联，能够实现能量的共享和回馈，节能效果显著。

3. I/O与功能扩展： 统计您需要接入的信号类型和数量。如果 ABB BCU-02/3AUA0000110429J 的标准I/O不足以满足需求，可以选择合适的FIO系列I/O扩展模块。同时，根据是否需要编码器反馈、电机温度保护等功能，选择相应的FEN、FPTC等选件模块。

4. 通信协议匹配： 确认您需要接入的现场总线或工业以太网协议（PROFINET、EtherNet/IP、PROFIBUS DP、Modbus TCP等）。ABB BCU-02/3AUA0000110429J 标配以太网接口，如需其他协议可通过FSCA系列适配器扩展。

5. 环境与认证要求： 根据安装环境的温度、湿度、海拔以及是否需要船级社认证等要求，确认 ABB BCU-02/3AUA0000110429J 的适用性。对于恶劣环境，可能需要考虑增加防护措施或选择带涂层版本。

注意事项

在安装和使用 ABB BCU-02/3AUA0000110429J 时，请务必注意以下关键事项：

• 安全断电： 在安装、拆卸或接线 ABB BCU-02/3AUA0000110429J 前，必须切断主电源和控制电源，并等待至少5分钟，确保内部电容放电完毕。传动系统直流母线带有危险电压，操作时必须格外小心。

• ESD防护： ABB BCU-02/3AUA0000110429J 包含静电敏感器件，操作人员必须佩戴防静电手环，并确保工作台面接地良好。拿取模块时应手持边缘，避免触碰电路板上的元器件和连接插针。

• 接地与屏蔽： 严格按照ABB的安装手册进行系统接地。所有控制电缆和通信电缆应使用屏蔽电缆，并在控制器侧单端可靠接地，以最大限度地抑制电磁干扰。

• 参数备份： 在调试完成后，务必通过Drive Composer软件或FIO-11存储卡将 ABB BCU-02/3AUA0000110429J 内的所有参数完整备份。将备份文件保存在安全的地方，以备模块故障或需要更换时快速恢复。

• 散热空间： 在控制柜内安装 ABB BCU-02/3AUA0000110429J 时，确保上下左右留有足够的散热空间，避免与其他发热元件紧贴安装。保持良好的通风有助于延长模块寿命。

• 固件更新： 关注ABB官方发布的固件更新信息。新固件可能修复已知问题、优化性能或增加新功能。但在升级前，务必在非生产环境或备用设备上进行充分测试，确认兼容性和稳定性。

• 安全功能验证： 如果使用了 ABB BCU-02/3AUA0000110429J 内置的安全功能（如STO），必须在系统投入运行前进行完整的安全功能测试，验证其动作的正确性和可靠性，并记录测试结果备查。
